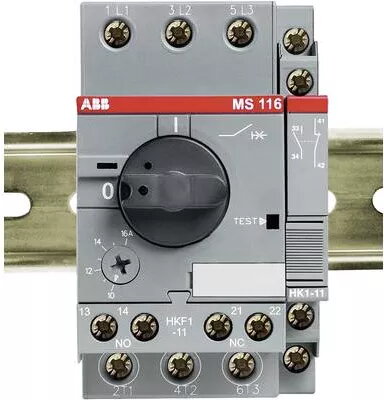

ABB MS116-16.0 dzinēja aizsardzības slēdzis, 16 A, 690 V AC

ABB MS116-16.0 ir kompakts un ļoti uzticams motora aizsardzības slēdzis, kas izstrādāts, lai nodrošinātu drošu elektrisko motoru vadību un aizsardzību. Ar 16 A nominālo darba strāvu un 690 V maiņstrāvas maksimālo darba spriegumu, šī ierīce kalpo kā kritiska sastāvdaļa rūpnieciskajās elektriskajās sistēmās, piedāvājot integrētus termiskos un magnētiskos atslēgšanas mehānismus, lai novērstu bojājumus pārslodzes un īssavienojumu dēļ.

Priekšrocības

Šis motora aizsardzības slēdzis izceļas ar savu vietu taupošo dizainu, kas ļauj efektīvi uzstādīt to blīvi izvietotos vadības skapjos. Tas piedāvā precīzas strāvas iestatīšanas iespējas, nodrošinot, ka aizsardzības parametri ir precīzi saskaņoti ar pievienotā motora īpašajām prasībām. Ierīce ir izgatavota tā, lai izturētu prasīgu rūpniecisko vidi, nodrošinot konsekventu veiktspēju un ilgtermiņa izturību, vienlaikus samazinot negaidītu dīkstāves risku, ko izraisa elektriskie bojājumi.

Piemērots

• Rūpnieciskajiem motoru vadības centriem
• Trīsfāžu indukcijas motoru aizsardzībai
• HVAC sistēmu vadības blokiem
• Sūkņu un ventilatoru motoru lietojumiem
• Automatizācijas un ražošanas iekārtām

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai ķēdēs, kas pārsniedz tās nominālo 690 V maiņstrāvas spriegumu, vai lietojumiem, kuriem nepieciešama strāva, kas pārsniedz norādīto 16 A diapazonu. Tā arī nav piemērota līdzstrāvas (DC) lietojumiem, ja vien ražotājs nav īpaši norādījis citādi.

Galvenās specifikācijas

• Nominālā darba strāva: 16 A
• Nominālais darba spriegums: 690 V maiņstrāva
• Atslēgšanas klase: 10A
• Polu skaits: 3
• Integrēta termiskā un magnētiskā aizsardzība
• Regulējams strāvas iestatījumu diapazons

Kā lietot

ABB MS116-16.0 jāuzstāda kvalificētam speciālistam piemērotā elektriskajā korpusā. Uzstādiet ierīci uz standarta DIN sliedes un pievienojiet barošanas kabeļus ieejas spailēm, bet motora kabeļus — izejas spailēm. Pēc uzstādīšanas noregulējiet strāvas iestatīšanas skalu, lai tā atbilstu motora pilnas slodzes strāvai, kā norādīts uz motora datu plāksnītes. Pirms ķēdes ieslēgšanas pārliecinieties, ka visi savienojumi ir pievilkti atbilstoši ieteicamajiem griezes momenta parametriem.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet, vai jūsu motora pilnas slodzes strāva atbilst 16 A nominālam
• Pārliecinieties, ka uzstādīšanas vide atbilst nepieciešamajiem IP aizsardzības standartiem
• Pārbaudiet saderību ar esošajām DIN sliedes montāžas sistēmām
• Apstipriniet sprieguma prasības jūsu konkrētajam lietojumam

Lietošanas ieteikumi

Regulāri pārbaudiet, vai slēdzim nav nodiluma vai termisko bojājumu pazīmju, īpaši pēc atslēgšanās notikuma. Pārliecinieties, ka strāvas iestatījums paliek kalibrēts atbilstoši motora darbības prasībām, lai uzturētu optimālu aizsardzības līmeni.
