ABB VEM4 mehāniskais un elektriskais bloķētājs AF sērijas kontaktoriem

ABB VEM4 mehāniskā un elektriskā bloķēšana ir specializēts piederums, kas izstrādāts, lai uzlabotu AF09 līdz AF38 sērijas kontaktoru drošību un funkcionalitāti. Novēršot divu kontaktoru vienlaicīgu ieslēgšanos, šī ierīce nodrošina uzticamu risinājumu motoru reversēšanai un pārslēgšanas lietojumiem rūpnieciskajās elektroietaisēs. Integrētais dizains ļauj veikt montāžu blakus, nepalielinot kopējo instalācijas platumu, padarot to par efektīvu izvēli ierobežotas vietas vadības paneļos.

Priekšrocības

VEM4 bloķēšanas komplekts piedāvā ievērojamus uzlabojumus uzstādīšanas efektivitātē un ekspluatācijas drošībā. Apvienojot gan mehānisko, gan elektrisko bloķēšanu vienā vienībā, tas nodrošina, ka divi kontaktori nevar tikt aktivizēti vienlaikus, efektīvi novēršot īssavienojumus. VE4 elektriskā bloka iekļaušana ar A2-A2 savienojumu vienkāršo elektroinstalācijas procesu, samazinot nepieciešamo kabeļu daudzumu līdz pat 50%, salīdzinot ar tradicionālajām elektriskās bloķēšanas metodēm. Šī racionalizētā pieeja ne tikai ietaupa laiku montāžas laikā, bet arī samazina kļūdu iespējamību, veicinot stabilāku un uzticamāku vadības sistēmu.

Piemērots

• Motoru reversēšanas lietojumiem
• Pārslēgšanas sistēmām
• Rūpnieciskās automatizācijas vadības paneļiem
• Drošības prasībām atbilstošām elektroietaisēm

Kad ierīce var nebūt piemērota

Šī bloķēšana ir īpaši izstrādāta ABB AF09 līdz AF38 un AFC09 līdz AFC38 sērijas kontaktoriem. Tā nav saderīga ar kontaktoriem ārpus šiem norādītajiem diapazoniem vai no citiem ražotājiem. Turklāt to nevajadzētu izmantot lietojumos, kur elektriskā savienojuma shēma neatbalsta A2-A2 konfigurāciju, ko pieprasa VE4 bloks.

Galvenās specifikācijas

• Saderīgs ar AF09 līdz AF38 un AFC09 līdz AFC38 sērijas kontaktoriem

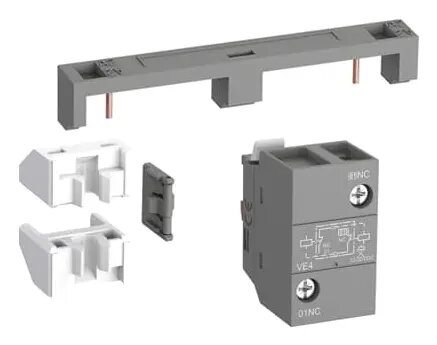

• Ietver mehānisko bloķēšanas bloku VM4 ar diviem stiprinājuma klipšiem
• Ietver elektrisko bloķēšanas bloku VE4
• Platums: 25 mm
• Dziļums: 31.6 mm
• Augstums: 43 mm

Kā lietot

Lai uzstādītu VEM4, piestipriniet mehānisko bloķēšanas bloku starp diviem kontaktoriem, izmantojot komplektā iekļautos stiprinājuma klipšus. Elektriskais bloķēšanas bloks VE4 tiek uzstādīts kontaktoru priekšpusē. Pārliecinieties, ka A2-A2 savienojums tiek stingri ievērots saskaņā ar elektrisko shēmu, lai aktivizētu iebūvētos normāli aizvērtos (N.C.) kontaktus. Pēc pareizas nostiprināšanas ierīce automātiski novērsīs kontaktoru vienlaicīgu aizvēršanos, nodrošinot nepieciešamo elektrisko un mehānisko aizsardzību.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu kontaktora modelis ietilpst AF09 līdz AF38 vai AFC09 līdz AFC38 diapazonā.
• Pārliecinieties, ka ir pietiekami daudz vietas 25 mm platai bloķēšanas ierīcei.
• Apstipriniet, ka jūsu vadības ķēdes dizains atbalsta A2-A2 savienojuma prasību.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms bloķēšanas ierīces uzstādīšanas vai apkopes, lai nodrošinātu operatora drošību. Regulāri pārbaudiet mehāniskos un elektriskos savienojumus, lai uzturētu optimālu vadības sistēmas darbību.
