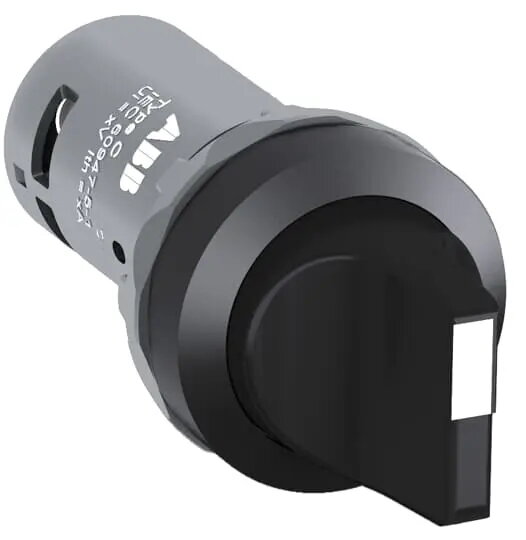

ABB C3SS2-10B-20 grozāmais slēdzis, 3 pozīciju, 300V, 1A, melns

ABB C3SS2-10B-20 ir profesionāls 3 pozīciju grozāmais slēdzis, kas izstrādāts prasīgām rūpnieciskās vadības lietotnēm. Šis kompaktais selektorslēdzis ir aprīkots ar izturīgu melnas plastmasas korpusu un ir paredzēts uzticamai darbībai elektriskajos vadības paneļos un automatizācijas sistēmās. Ar vadu savienojamību un standarta 22 mm montāžas diametru tas nodrošina nevainojamu integrāciju dažādās tehniskajās vidēs, vienlaikus saglabājot augstus veiktspējas standartus.

Priekšrocības

Šis grozāmais slēdzis ir daļa no ABB kompaktās sērijas, kas kalpo kā efektīvs visaptverošs risinājums, kas izstrādāts, lai ievērojami samazinātu uzstādīšanas laiku un saistītās izmaksas. Izturīgā konstrukcija nodrošina augstu putekļu un ūdens izturības līmeni, garantējot ilgmūžību un stabilu darbību pat sarežģītos rūpnieciskos apstākļos. Tā ergonomiskais īsā roktura dizains nodrošina intuitīvu manuālo vadību, savukārt neizgaismotā melnā apdare piešķir vadības paneļiem tīru un profesionālu izskatu.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Automatizācijas sistēmām
• Iekārtu vadības saskarnēm
• Elektrosadales iekārtām

Kad tas var nebūt piemērots

Šis slēdzis nav paredzēts lietošanai ar lielu strāvu, kas pārsniedz tā 1 A nominālu. Tas arī nav piemērots vidēm, kurās nepieciešami izgaismoti indikatori vai īpaši bīstamo zonu sertifikāti, kas nav iekļauti tā standarta specifikācijās.

Galvenās specifikācijas

• Slēdža tips: 3 pozīciju grozāmais selektors
• Nominālais spriegums: 300 V
• Nominālā strāva: 1 A
• Montāžas diametrs: 22 mm
• Kontaktu konfigurācija: 2NO (normāli atvērti)
• Korpusa materiāls: Melna plastmasa
• Aizsardzība: Augsta putekļu un ūdens izturība
• Izmēri: 30 mm x 30 mm x 72 mm

Kā lietot

ABB C3SS2-10B-20 ir paredzēts montāžai uz paneļa caur standarta 22 mm atveri. Pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta. Ievietojiet slēdža korpusu paneļa atverē un stingri nostipriniet to, izmantojot komplektā iekļauto fiksācijas mehānismu. Pievienojiet vadus attiecīgajām spailēm saskaņā ar jūsu shēmu. Pēc uzstādīšanas slēdzi var pagriezt starp trim pozīcijām, lai vadītu pievienotās elektriskās ķēdes.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 1 A strāvas nomināls ir pietiekams jūsu slodzes prasībām.
• Pārliecinieties, ka 22 mm montāžas atvere ir saderīga ar jūsu esošo vadības paneļa izkārtojumu.
• Apstipriniet, ka 2NO kontaktu konfigurācija atbilst jūsu ķēdes loģikas vajadzībām.

Lietošanas ieteikumi

Regulāri pārbaudiet slēdža korpusu un spailes, vai nav redzamas nodiluma pazīmes vai vaļīgi savienojumi, īpaši vidēs ar augstu vibrācijas līmeni. Nodrošiniet, lai uz slēdža neuzkrātos pārmērīgi putekļi, lai saglabātu optimālu veiktspēju.
