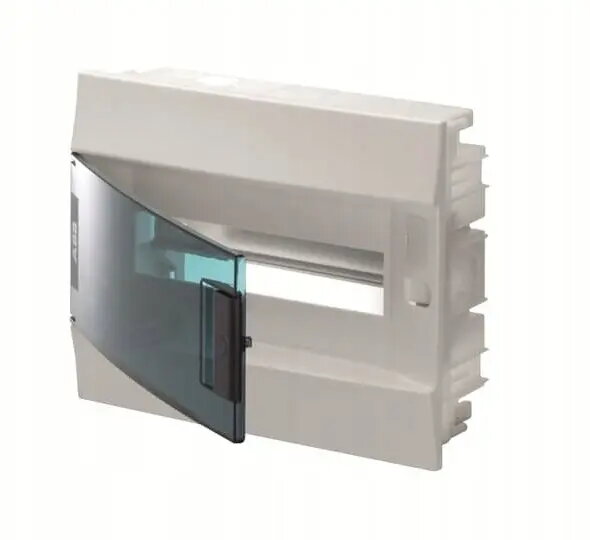

ABB Mistral41F iebūvējams moduļu sadales skapis 1x12 moduļi IP41 63A ar caurspīdīgām durvīm

ABB Mistral41F ir augstas kvalitātes iegremdējams modulārais sadales skapis, kas paredzēts drošai elektrisko ķēžu pārvaldībai dzīvojamās un komerciālās telpās. Šī iekārta ir izstrādāta, lai izvietotu līdz 12 moduļiem vienā rindā, nodrošinot kompaktu un sakārtotu risinājumu mūsdienu elektroinstalācijām. Ar IP41 aizsardzības pakāpi un 63A strāvas stiprumu, tas garantē drošību un izturību, pilnībā atbilstot II klases izolācijas standartiem.

Priekšrocības

Sadales skapis izceļas ar kvalitatīvu konstrukciju, kas atvieglo uzstādīšanu un nodrošina ilgtermiņa darbības stabilitāti. Caurspīdīgās durvis ļauj ātri vizuāli pārbaudīt automātisko slēdžu un citu modulāro komponentu stāvokli, neatverot korpusu. N+PE skrūvējamo spaiļu iekļaušana vienkāršo vadu pievienošanas procesu, nodrošinot drošus savienojumus un efektīvu elektroenerģijas sadali visā sistēmā.

Piemērots

• Elektrosadales sistēmām dzīvojamās ēkās
• Nelielām komerciālām biroju instalācijām
• Iegremdējamai montāžai mūra vai dobas sienās
• Modulāro DIN sliedes komponentu organizēšanai

Šis sadales skapis var nebūt piemērots izmantošanai ārpus telpām vai vietās, kur ir augsts mitruma un putekļu līmenis, jo IP41 aizsardzības pakāpe nodrošina tikai ierobežotu aizsardzību pret cietiem priekšmetiem un vertikāli krītošiem ūdens pilieniem. Iekārta nav paredzēta rūpnieciskiem lietojumiem, kam nepieciešama augstāka aizsardzības pakāpe vai nominālā strāva virs 63A.

Galvenās tehniskās specifikācijas

• Ietilpība: 1x12 moduļi
• Montāžas veids: Iegremdējams
• Aizsardzības pakāpe: IP41
• Nominālā strāva: 63A
• Izolācijas klase: II klase
• Durvju veids: Caurspīdīgas
• Komplektācija: N+PE skrūvējamās spailes

Lai uzstādītu ABB Mistral41F, sagatavojiet sienas nišu atbilstoši ražotāja izmēriem un nostipriniet korpusu sienas iedobumā. Kad korpuss ir nostiprināts, uzstādiet DIN sliedi un nepieciešamās modulārās ierīces. Pievienojiet ienākošos un izejošos kabeļus komplektā iekļautajām N+PE skrūvējamām spailēm, pārliecinoties, ka visi savienojumi ir pievilkti ar nepieciešamo griezes momentu. Visbeidzot, uzstādiet priekšējo paneli un pārliecinieties, ka caurspīdīgās durvis darbojas nevainojami.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet sienas dziļumu, kas pieejams iegremdējamai montāžai
• Pārliecinieties, ka 12 moduļu ietilpība atbilst jūsu ķēžu prasībām
• Pārliecinieties, ka IP41 aizsardzības pakāpe ir piemērota uzstādīšanas videi
• Pārbaudiet saderību ar esošo modulāro DIN sliedes aprīkojumu

Lai nodrošinātu optimālu drošību un veiktspēju, visus elektroinstalācijas darbus jāveic kvalificētam speciālistam saskaņā ar vietējiem elektrodrošības noteikumiem. Regulāri pārbaudiet iekšējos savienojumus un korpusa integritāti, lai saglabātu sistēmas uzticamību.
