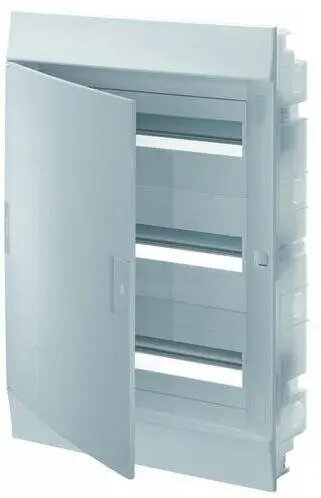

ABB Mistral41F iegremdējams modulārais sadales skapis, 3x18 moduļi, 54M, IP41, 125A, II klase, pilnas durvis, skrūvju spailes N+PE

ABB Mistral41F ir augstas kvalitātes iegremdējams modulārais sadales skapis, kas paredzēts efektīvai un drošai elektrisko ķēžu pārvaldībai. Ar 54 moduļu ietilpību, kas sadalīti trīs rindās pa 18 moduļiem, šis korpuss nodrošina pietiekami daudz vietas dažādām modulārajām ierīcēm. Tas ir izgatavots atbilstoši augstiem drošības standartiem, ietverot II klases izolāciju un IP41 aizsardzības pakāpi, kas nodrošina aizsardzību pret cietiem priekšmetiem un vertikāli krītošiem ūdens pilieniem. Ierīce ir aprīkota ar pilnu durvju paneli estētiskam izskatam un uzticamām skrūvējamām N+PE spailēm organizētai vadu savienošanai.

Priekšrocības

Šis sadales skapis izceļas ar izturīgu konstrukciju un lietotājam draudzīgu dizainu, kas atvieglo uzstādīšanas procesu profesionāļiem. Iegremdējamā montāža ļauj diskrēti integrēt skapi sienā, ietaupot vērtīgu vietu dzīvojamās vai komerciālās telpās. Augstais 125A strāvas nomināls nodrošina spēju izturēt lielas elektriskās slodzes, savukārt modulārais izkārtojums piedāvā elastību turpmākai sistēmas paplašināšanai vai modifikācijām. Augstas kvalitātes skrūvējamo spaiļu izmantošana veicina drošus un ilgmūžīgus elektriskos savienojumus, samazinot vaļīgu kontaktu risku.

Piemērots

• Dzīvojamo ēku elektroenerģijas sadales sistēmām
• Biroju ēku energoapgādes pārvaldībai
• Renovācijas projektiem, kur nepieciešami iegremdējami korpusi
• Automātisko slēdžu un noplūdes strāvas aizsardzības ierīču organizēšanai

Kad tas var nebūt piemērots

Šis sadales skapis nav paredzēts lietošanai ārpus telpām vai vidē, kur tas var tikt pakļauts tiešai ūdens strūklu iedarbībai vai augstam mitruma līmenim, jo tam ir IP41 aizsardzības pakāpe. Turklāt tas nav piemērots virsapmetuma montāžai gadījumos, kad sienas iedziļināšana nav iespējama.

Galvenās specifikācijas

• Ietilpība: 54 moduļi (3 rindas pa 18)
• Montāžas veids: Iegremdējams
• Aizsardzības pakāpe: IP41
• Strāvas nomināls: 125A
• Izolācijas klase: II klase
• Durvju veids: Pilnas
• Spaiļu veids: Skrūvējamas N+PE

Kā lietot

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Sagatavojiet sienas nišu atbilstoši korpusa izmēriem. Stingri nostipriniet skapi sienas dobumā, nodrošinot, ka tas ir līmenī. Izvelciet elektriskos kabeļus caur paredzētajām atverēm un pievienojiet vadus pie N+PE skrūvējamām spailēm. Uzstādiet nepieciešamās modulārās ierīces uz DIN sliedēm, pārliecinoties, ka visi savienojumi ir pievilkti ar ražotāja norādīto griezes momentu. Visbeidzot, uzstādiet priekšējo paneli un durvis.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka sienas dziļums ir pietiekams iegremdējamai montāžai
• Pārbaudiet, vai kopējais nepieciešamo moduļu skaits nepārsniedz 54
• Pārliecinieties, ka IP41 aizsardzības pakāpe atbilst uzstādīšanas vietas vides prasībām
• Apstipriniet, ka 125A nomināls ir saderīgs ar galvenās barošanas jaudu

Lietošanas ieteikumi

Regulāri pārbaudiet sadales skapi, lai pārliecinātos, ka nav vaļīgu savienojumu vai fizisku bojājumu. Nodrošiniet, lai durvis paliktu aizvērtas, tādējādi saglabājot IP41 aizsardzības pakāpi un novēršot nepiederošu personu piekļuvi iekšējiem komponentiem.
