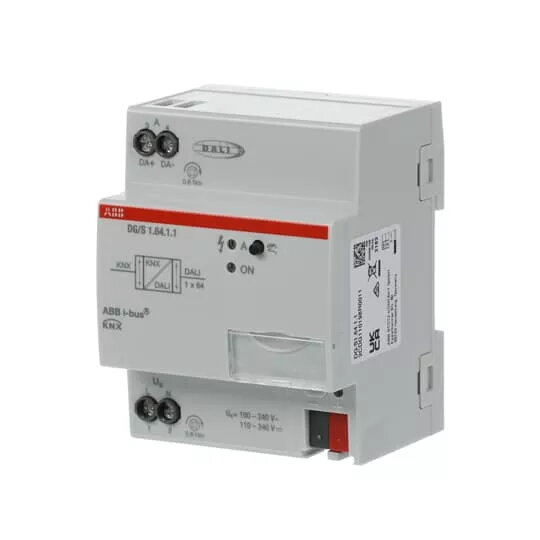

Vārteja/kontrolieris ABB 2CDG110198R0011, IP20, 264 V ieeja, 70×63,5×90 mm, pelēks

ABB 2CDG110198R0011 ir Single‑Master DALI kontrolieris ar iebūvētu DALI barošanas avotu, sertificēts saskaņā ar DALI‑2 (EN 62386). Pelēks korpuss ar IP20 aizsardzību, izmēri 70 × 63,5 × 90 mm, darba spriegums līdz 264 V. Ierīcei ir viens DALI izejas kanāls, kas atbalsta līdz 64 DALI ierīcēm; tiek atbalstīta vadība standarta DALI ierīcēm (piem., DT6, DT8) saskaņā ar EN 62386‑102. Atbalstīts avārijas pārveidotājs (DT1 saskaņā ar EN 62386‑202) un pieejamas plašas kļūdu un statusa atgriezeniskās saites iespējas.

Priekšrocības

Kontrolieris nodrošina integrētu DALI barošanu un KNX saziņu centrālai apgaismojuma vadībai. Atbalsts līdz 64 dalībniekiem, 16 apgaismojuma grupām un 16 ainām, kā arī broadcast vadība piedāvā elastīgu konfigurāciju. Iebūvēta avārijas pārveidotāja atbalsts ļauj aktivizēt avārijas testus (funkcija un ilgums) caur KNX. Ir pieejami režīmi slave, staircase, force, block un scene, kā arī plašas kļūdu ziņošanas iespējas ierīces uzraudzībai un apkopei.

Piemērots

• Integrācijai KNX bāzes ēku automatizācijas sistēmās
• Vadībai līdz 64 DALI gaismekļiem komerciālās vai publiskās ēkās
• Projektos, kuriem nepieciešama centrāla grupu un ainu vadība
• Uzstādījumiem ar nepieciešamību veikt avārijas apgaismojuma testus un uzraudzību caur KNX

Galvenās specifikācijas

• Ražotājs: ABB, modelis 2CDG110198R0011
• Sertifikācija: DALI‑2 (EN 62386)
• Ievades spriegums: līdz 264 V
• Izmēri: 70 × 63,5 × 90 mm
• Aizsardzības klase: IP20
• DALI izejas: 1 izeja, līdz 64 dalībnieki
• Grupas/ainas: 16 apgaismojuma grupas, 16 ainas
• Avārijas funkcijas: DT1 atbalsts pēc EN 62386‑202 (pašpietiekams avārijas pārveidotājs)
• Atbalstītie ierīču tipi: standarta DALI ierīces (piem., DT6, DT8) pēc EN 62386‑102

Kā lietot

Uzstādiet ABB 2CDG110198R0011 elektriskajā paneļī vai uz DIN sliedes telpā ar IP20 aizsardzību. Pievienojiet KNX buusu un barošanas avotu (līdz 264 V) saskaņā ar uzstādīšanas norādījumiem un vietējām prasībām. Pievienojiet DALI līniju pie kontroliera izejas, pieslēdzot līdz 64 ierīcēm. Konfigurējiet adreses, grupas un ainas, izmantojot KNX ieviešanas rīku, un iestatiet avārijas pārveidotāja parametrus, ja nepieciešamas avārijas funkcijas. Uzraugiet statusu un kļūdu ziņojumus caur KNX, lai pārbaudītu pareizu darbību.

Lietošanas ieteikumi

Izmantojiet ierīci iekštelpu uzstādījumos ar IP20 prasībām; DALI kabeļošana jāveic saskaņā ar EN 62386 ieteikumiem. Veiciet nodošanu ekspluatācijā un avārijas testus caur KNX un ievērojiet ABB rokasgrāmatā norādītās drošības prasības.
