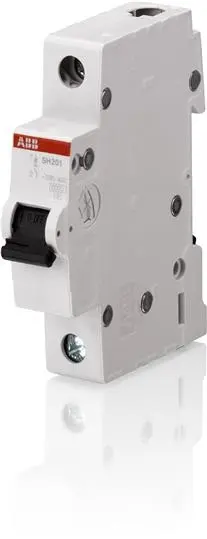

Mini automāts ABB SH201-B10A 1P B-karakteristika 10 A 6 kA (MPN 2CDS211001R0105)

ABB SH201-B10A vienpolu miniatūrais automāts paredzēts pārsprieguma un īssavienojuma aizsardzībai mājsaimniecību un nelielu komerciālo objektu elektriskajās sadalēs. Ar B izlēciena raksturlīkni un nominālo strāvu 10 A automāts, kas paredzēts montāžai uz DIN sliedes, pārrāvīs kļūdas strāvas līdz 6 kA un aizsargās atzarus no pārslodzes un īssavienojumiem. Tas ir piemērots vispārīgām atzarojumu ķēdēm, piemēram, apgaismojumam un nelielām kontaktligzdām.

Priekšrocības

Minimālais modulārais korpuss atbilst standarta sadales skapjiem, B raksturlīkne nodrošina jutīgu aizsardzību pret rezistīvām un viegli induktīvām slodzēm, un 6 kA šķērsošanas spēja atbilst parastām mājas un nelielu komerctelpu prasībām. Vienpolu izpildījums vienkāršo uzstādīšanu vienfāzes atzaros un palīdz saglabāt skaidru ķēžu dalījumu.

Piemērots

• Mājas un dzīvokļu apgaismojuma līnijas
• Nelielas kontaktligzdu grupas un vispārīgas atzaru ķēdes
• Sadales skapji nelielos birojos un tirdzniecības vietās
• Aizsardzībai rezistīvām slodzēm un iekārtām ar zemu vai mērenu iedarbības strāvu

Kad var nebūt piemērots

Šis automāts var nebūt piemērots ķēdēm ar augstām palaišanas strāvām, piemēram, lieliem elektromotoriem, kondicionieru kompresoriem vai smagām rūpnieciskām iekārtām, kur labāk piemērota C vai D raksturlīkne vai speciālas motoru aizsardzības ierīces. Tāpat tas nav paredzēts kā galvenais atslēdzējs vai situācijās, kur nepieciešama augstāka pārtraukšanas spēja.

Atslēgas specifikācijas

• Poli: vienpolu
• Izlēciena raksturlīkne: B
• Nominālā strāva: 10 A
• Pārtraukšanas spēja: 6 kA
• Montāža: DIN sliede
• Pielietojums: mājsaimniecību un nelielu komerciālu atzaru ķēdes

Kā lietot

Uzstādiet automātu uz standarta DIN sliedes sadales skapī un pievienojiet fāzes vadītāju pie ieejas skavas, bet slodzes vadītāju pie izejas skavas, nodrošinot pareizu skrūvju griezes momentu saskaņā ar montāžas prasībām. Izmantojiet automātu kā 10 A nominālās ķēdes pārslodzes un īssavienojuma aizsardzību; pēc uzstādīšanas manuāli pārbaudiet pārslēgšanas funkciju un marķējiet ķēdi sadales skapī. Pirms darbu uzsākšanas atslēdziet barošanu un ievērojiet vietējos elektroinstalācijas noteikumus un standartus.

Ko ņemt vērā pirms pirkšanas

• Pārliecinieties, ka B izlēciena raksturlīkne ir piemērota ķēdes slodzei.
• Apstipriniet, ka nominālā strāva 10 A atbilst ķēdes projektēšanai un aizsardzības saskaņošanai.
• Pārliecinieties, ka pārtraukšanas spēja 6 kA atbilst instalācijas prasībām vai vietējiem normatīviem.
• Novērtējiet pieejamo vietu un DIN sliedes savietojamību sadales skapī.

Izmantošanas ieteikumi

Izmantojiet šo automātu standarta apgaismojuma un nelielu vispārīgu ķēžu aizsardzībai, kur nepieciešama mērena noturība pret pārspriegumiem un kompakta DIN sliedes montāža. Nodrošiniet saskaņošanu ar citiem aizsardzības elementiem un regulāru pārbaudi, lai uzturētu drošu darbību.
