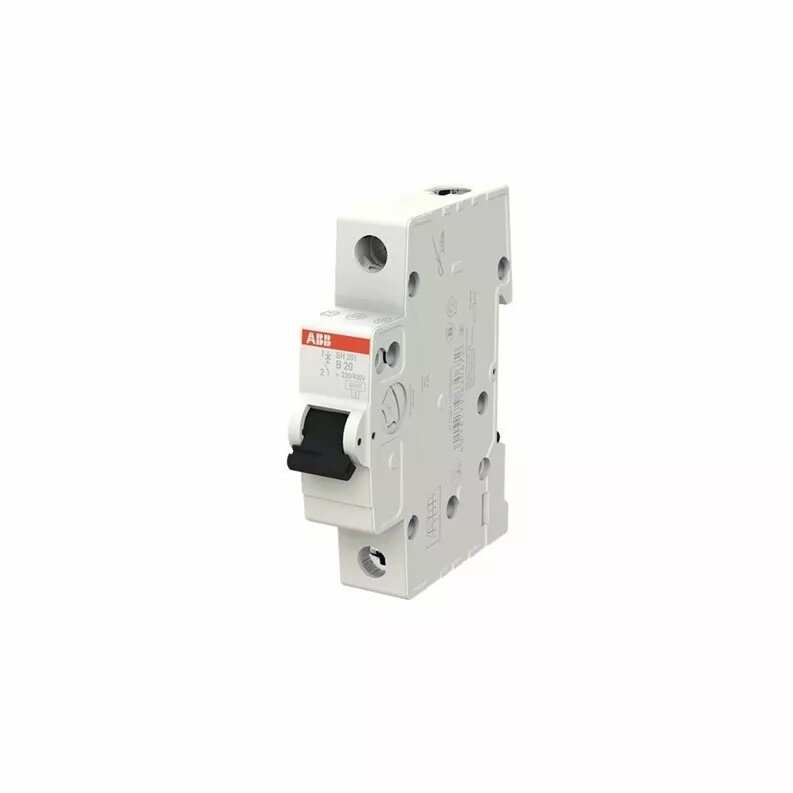

Maza ķēdes automāts ABB SH201-B20A 1P 20A 6kA (MPN 2CDS211001R0205)

ABB SH201-B20A ir vienpolu mini automāts ar nominālo strāvu 20 A un izslēgšanas spēju 6 kA, paredzēts pārsprieguma un īssavienojuma aizsardzībai dzīvojamajās un viegli komerciālajās elektroinstalācijās. Ierīce paredzēta uzstādīšanai uz standarta DIN sliedes sadales skapjos un nodrošina termomagnētisku atslēgšanās raksturu, aizsargājot shēmas no pārspriegumiem un īssavienojumiem, saglabājot kompaktus izmērus.

Priekšrocības

Automāts izmanto B tipa atslēgšanās raksturu, piemērotu rezistīvām un viegli induktīvām slodzēm, un termomagnētisko mehānismu, kas reaģē gan uz pārslogojumiem, gan uz īssavienojumiem. Vienpolu konstrukcija atvieglo uzstādīšanu un taupa vietu uz DIN sliedes. Ierīce atbilst rūpniecības drošības un veiktspējas standartiem, nodrošinot paredzamu un stabilu darbību noteiktos kaitējuma apstākļos.

Piemērots

• Apkures un apgaismojuma līniju aizsardzībai mājokļos
• Kontaktligzdu līniju aizsardzībai sadzīves un nelielu biroju slodzēm
• Uzstādīšanai uz DIN sliedes dzīvojamo vai vieglo komerciālo ēku sadales skapjos
• Situācijām, kur nepieciešama B tipa raksturojuma aizsardzība priekš nelielām induktīvām slodzēm

Kad var nebūt piemērots

Šis vienpolu 20 A automāts nav paredzēts trīsfāzu sistēmām vai vietām ar īssavienojuma potenciālu, kas pārsniedz 6 kA. Tas var nebūt piemērots, ja nepieciešama selektīva koordinācija ar augstāk esošiem aizsardzības elementiem ar citiem laika-strāvas raksturlielumiem vai ja normatīvi pieprasa augstāku izslēgšanas spēju.

Galvenās specifikācijas

• Poli: 1 (vienpolu)
• Nominālā strāva: 20 A
• Atslēgšanās raksturs: B tips (termomagnētisks)
• Izslēgšanas spēja: 6 kA
• Montāža: DIN sliede (standarts 35 mm)
• Izmantošana: aizsardzība pret pārslogojumiem un īssavienojumiem

Kā lietot

Uzstādiet mini automātu uz standarta 35 mm DIN sliedes sadales skapī, savienojot barošanas un slodzes vadus ar atbilstošajām klemēm un pievelkot tos ražotāja ieteiktajā momentā. Izvēlieties atbilstoša šķērsgriezuma vadus un nodrošiniet koordināciju ar citiem aizsardzības elementiem atbilstoši instalācijas projektam. Pēc vadu pieslēgšanas ieslēdziet automātu un veiciet pieņemšanas pārbaudes un testus saskaņā ar vietējiem elektrodrošības noteikumiem.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka vienpolu 20 A B tipa automāts atbilst ķēdes palaišanas un pastāvīgajām strāvām
• Izvērtējiet, vai 6 kA izslēgšanas spēja ir pietiekama priekš instalācijas iespējamiem īssavienojuma strāvas līmeņiem
• Pārliecinieties par fizisku saderību ar sadales kastes DIN sliedi un pieejamo vietu
• Pārbaudiet vietējos normatīvus un nepieciešamību pēc koordinācijas ar augstāk esošajām aizsargierīcēm

Lietošanas ieteikumi

Izmantojiet ABB SH201-B20A, lai aizsargātu atsevišķas apgaismojuma un kontaktligzdu ķēdes ar B tipa raksturlielumiem; pirms izvēles pārliecinieties par potenciālā īssavienojuma līmeņa un aizsargierīču koordinācijas atbilstību.
