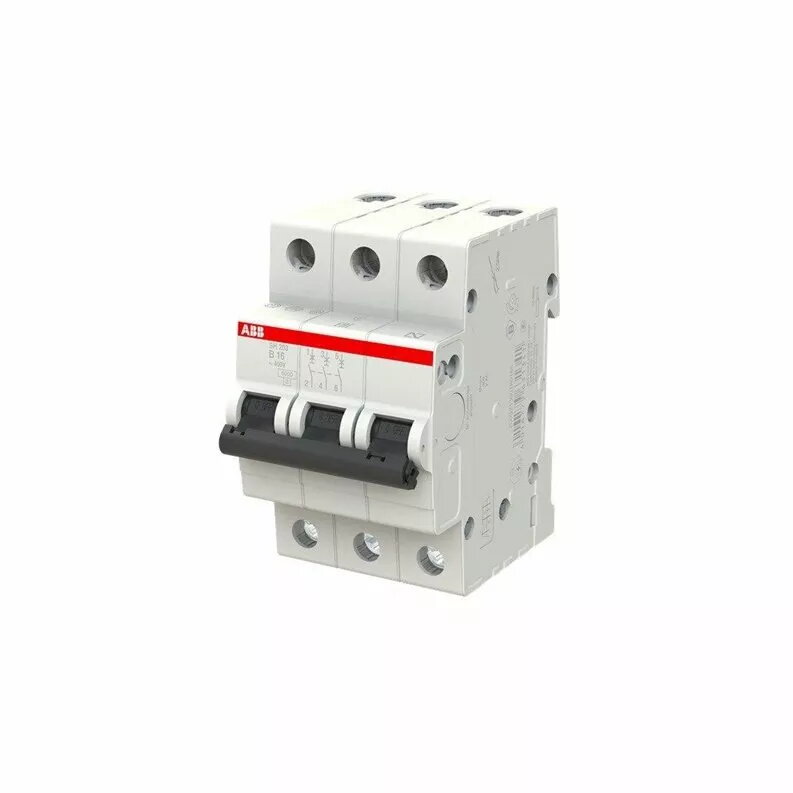

Mini automāts ABB SH203-B16A 3P 16A B raksturs 6 kA

ABB SH203-B16A ir trīspolains mini automāts ar B izsaukšanas raksturu un nominālo strāvu 16 A. Tas paredzēts aizsardzībai pret pārspriegumiem un īssavienojumiem dzīvojamo ēku un neliela komerciāla rakstura elektroinstalācijās, tiek uzstādīts uz DIN sliedes sadales paneļos. Ierīces izslēgšanas jauda ir 6 kA, un slēdzis nodrošina manuālu ieslēgšanu/izslēgšanu ar redzamu stāvokļa indikāciju.

Priekšrocības

SH203-B16A apvieno kompaktu izmēru ar uzticamu termomagnētisko aizsardzību, nodrošinot paredzamu darbību uz ķēdēm ar pārsvarā omiskām slodzēm. B raksturs nodrošina ātru atslēgšanos pie neliela apmēra īssavienojumiem un pārspriegumiem, kas raksturīgi apgaismojuma un kontaktligzdu līnijām. Trīspolaina konstrukcija un DIN sliedes montāža atvieglo uzstādīšanu un ietaupa vietu sadales skapī.

Piemērots

• Sadales skapji dzīvojamām telpām apgaismojuma un kontaktligzdu aizsardzībai
• Mazām komerciālām telpām ar trīsfāzu ķēdēm līdz 16 A uz polu
• Motoru un ierīču aizsardzībai ar pārsvarā omiskām slodzēm, kur piemērots B raksturs

Kad var nebūt piemērots

Šis automāts var nebūt piemērots ķēdēm, kur nepieciešama lielāka izslēgšanas jauda nekā 6 kA, vai situācijās, kur nepieciešami C vai D raksturi, lai pieļautu lielākus palaišanas strāvas pārrāvumus (piemēram, spēcīgiem motoriem vai lielām induktīvām slodzēm). Tas nav piemērots, ja nepieciešama selektivitāte ar citām aizsardzības ierīcēm bez tīkla analīzes.

Atslēgvērtības specifikācijas

• Poli: 3 poli
• Nominālā strāva: 16 A
• Sarakstura izslēgšana: B (termomagnētiska)
• Izslēgšanas jauda: 6 kA
• Montāža: DIN sliede
• Funkcija: aizsardzība pret pārspriegumiem un īssavienojumiem

Kā lietot

Uzstādiet automātu uz standarta DIN sliedes sadales skapī un pievienojiet fāzes un slodzes vadus attiecīgajās spailēs saskaņā ar shēmu. Veiciet pieslēgšanu tikai ar izslēgtu barošanu un ievērojiet ieteicamos spaiļu pievilkšanas momentus. Pēc uzstādīšanas pārejiet slēdzi uz IESLĒGT un pārbaudiet ķēdes nepārtrauktību un pareizu darbību ar atbilstošiem testierīcēm. Regulāras vizuālās pārbaudes un periodiski testi nodrošina aizsardzības uzticamību.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka 16 A nomināls un B raksturs atbilst jūsu slodžu tipam un paredzamajām palaišanas strāvām
• Pārbaudiet, vai 6 kA izslēgšanas jauda ir pietiekama jūsu instalācijas iespējamajiem īssavienojumu līmeņiem
• Pārliecinieties, ka nepieciešama trīspolaina aizsardzība trīsfāzu ķēdei
• Novērtējiet vietu skapī un saderību ar DIN sliedi

Lietošanas ieteikumi

Izmantojiet ABB SH203-B16A ķēdēs ar pārsvarā omiskām vai zemu palaišanas strāvu slodzēm, piemēram, apgaismojumam un vispārējām kontaktligzdu grupām, un saskaņojiet to ar augšējām/apakšējām aizsardzības ierīcēm, ja nepieciešama selektivitāte. Uzstādīšanu un pārbaudes veic kvalificēts elektriķis atbilstoši vietējiem noteikumiem.
