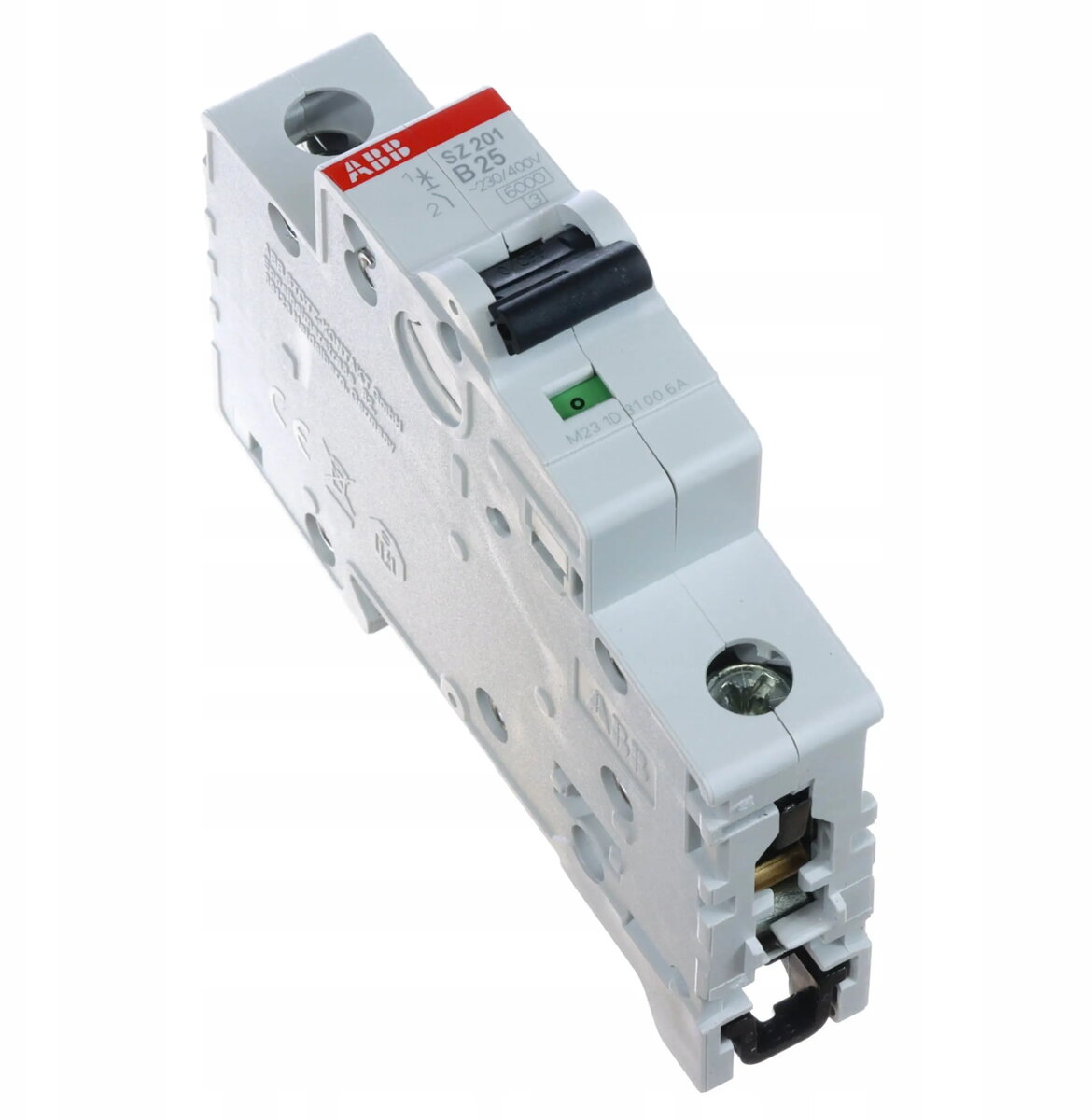

ABB SZ201-B25 automātiskais slēdzis, 1P, 25A, 6kA

ABB SZ201-B25 ir augstas veiktspējas 1-polu automātiskais slēdzis, kas izstrādāts drošai elektrisko ķēžu aizsardzībai. Šī ierīce ir paredzēta gan dzīvojamām, gan komerciālām telpām, efektīvi pasargājot elektroinstalāciju un pievienotās iekārtas no pārslodzes un īssavienojuma riskiem. Ar B-līknes raksturlielumu tas ir piemērots vispārējiem lietojumiem, kur sagaidāmi mēreni palaišanas strāvas lēcieni.

Priekšrocības

Šis automātiskais slēdzis izceļas ar uzticamu konstrukciju un atbilstību starptautiskajiem drošības standartiem. ABB SZ201-B25 nodrošina stabilu darbību elektroenerģijas sadales sistēmās, garantējot ātru bojājumu atklāšanu un pārtraukšanu, lai novērstu infrastruktūras bojājumus. Tā kompaktais dizains ļauj efektīvi izmantot vietu standarta sadales skapjos, savukārt ražošanā izmantotie augstas kvalitātes materiāli nodrošina ilgmūžību un drošību.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo telpu apgaismojuma un strāvas ķēdēm
• Vispārējas nozīmes elektroierīču aizsardzībai
• Nelielām rūpnieciskām vadības paneļu sistēmām

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta ķēdēm ar augstu palaišanas strāvu, piemēram, lieliem elektromotoriem vai transformatoriem, kur nepieciešami C vai D līknes slēdži, lai novērstu nepamatotu atslēgšanos. Tāpat tas nav piemērots lietošanai vidē, kas pārsniedz noteiktos vides temperatūras vai mitruma ierobežojumus.

Galvenās specifikācijas

• Polu skaits: 1
• Nominālā strāva: 25A
• Atslēgšanas spēja: 6kA
• Atslēgšanas raksturlielums: B-līkne
• Montāžas veids: DIN sliede

Kā lietot

ABB SZ201-B25 ir paredzēts uzstādīšanai uz standarta 35 mm DIN sliedes elektriskajā sadales skapī. Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Pirms montāžas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet ienākošo barošanas līniju augšējām spailēm un izejošo ķēdes slodzi apakšējām spailēm, nodrošinot, ka visi savienojumi ir pievilkti atbilstoši ražotāja norādītajam griezes momentam.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 25A nomināls atbilst jūsu ķēdes slodzes prasībām.
• Pārliecinieties, ka B-līknes raksturlielums ir piemērots pievienotajām iekārtām.
• Pārbaudiet, vai 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas punktā.
• Pārbaudiet brīvo vietu sadales skapī 1-pola modulim.

Lietošanas ieteikumi

Regulāri pārbaudiet automātisko slēdzi, vai nav redzamas fiziskas bojājumu vai krāsas maiņas pazīmes. Ieteicams periodiski pārbaudīt slēdža mehānisma darbību, lai nodrošinātu vienmērīgu pārslēgšanos. Ja slēdzis ir atslēdzies, pirms tā atkārtotas ieslēgšanas izmeklējiet un novērsiet bojājuma cēloni.
