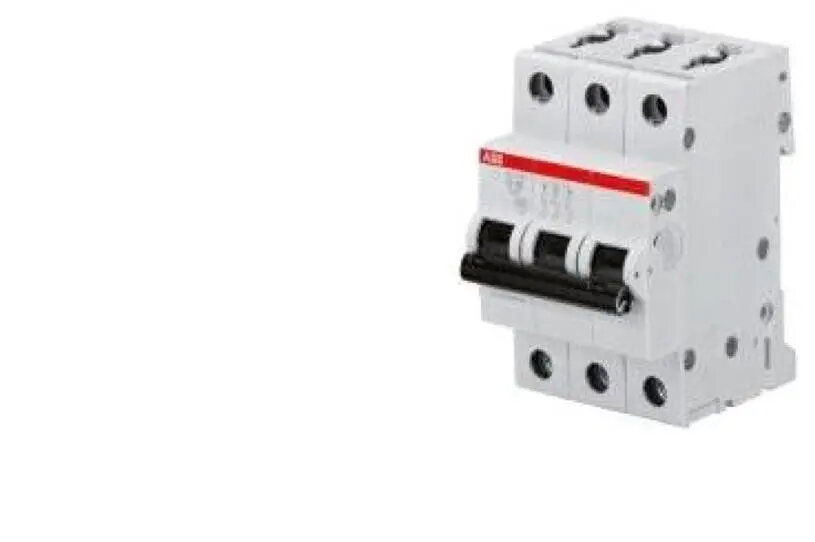

ABB SZ203-B25 automātiskais slēdzis, 3-polu, 25A, 6kA

ABB SZ203-B25 ir profesionāls 3-polu miniatūrais automātiskais slēdzis, kas izstrādāts, lai nodrošinātu drošu elektrisko ķēžu aizsardzību. Ar 25A nominālo strāvu un 6kA atslēgšanas spēju šī ierīce ir būtiska sastāvdaļa elektroenerģijas sadales sistēmu drošības un integritātes uzturēšanā. Tas ir paredzēts pārslodžu un īssavienojumu noteikšanai un pārtraukšanai, tādējādi novēršot iespējamos bojājumus vados un pievienotajās iekārtās gan dzīvojamās, gan komerciālās telpās.

Priekšrocības

Šis miniatūrais automātiskais slēdzis piedāvā izcilu uzticamību un izturību, kas atbilst augstajiem ABB elektrisko komponentu ražošanas standartiem. Tā 3-polu konfigurācija ļauj vienlaikus aizsargāt trīsfāžu ķēdes, nodrošinot visaptverošu pārklājumu. Ierīce ir paredzēta ērtai uzstādīšanai uz standarta DIN sliedēm, atvieglojot efektīvu integrāciju esošajos sadales skapjos. Nodrošinot precīzus atslēgšanās raksturlielumus, tas samazina nevajadzīgas atslēgšanās risku, vienlaikus nodrošinot ātru reakciju īstu elektrisko kļūmju gadījumā, kas veicina elektroinstalācijas vispārējo darbības efektivitāti un drošību.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo ēku elektroapgādes sistēmām
• Trīsfāžu motoru aizsardzībai
• Vispārējām apgaismojuma un strāvas ķēdēm
• Mazu rūpniecisko iekārtu instalācijām

Kad tas var nebūt piemērots

Šis automātiskais slēdzis nav paredzēts lietojumiem, kuros nepieciešama lielāka atslēgšanas spēja par 6kA, piemēram, smagās rūpniecības vidēs, kas atrodas tuvu lieljaudas transformatoriem. Tas arī nav piemērots līdzstrāvas (DC) ķēžu aizsardzībai, ja vien tas nav īpaši paredzēts šādam lietojumam, jo šis modelis ir izstrādāts standarta maiņstrāvas (AC) elektriskajām sistēmām.

Galvenās specifikācijas

• Polu skaits: 3
• Nominālā strāva: 25A
• Atslēgšanas spēja: 6kA
• Atslēgšanās raksturlielums: B-līkne
• Montāžas veids: DIN sliede

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem un standartiem. Tas tiek uzstādīts uz standarta 35 mm DIN sliedes sadales skapī. Kad ierīce ir droši nostiprināta, ieejas strāvas kabeļi tiek pievienoti augšējiem spailēm, bet slodzes kabeļi — apakšējiem spailēm. Pārliecinieties, ka visas spaiļu skrūves ir pievilktas ar ražotāja norādīto griezes momentu, lai novērstu pārkaršanu. Pēc uzstādīšanas slēdzi var pārslēgt pozīcijā 'ON', lai aktivizētu ķēdi.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 25A nominālā strāva atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, ka 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas vietā.
• Apstipriniet, ka B-līknes atslēgšanās raksturlielums ir piemērots aizsargājamās slodzes veidam.
• Pārbaudiet pieejamo vietu sadales skapī, lai ievietotu 3-polu ierīci.

Lietošanas ieteikumi

Regulāri pārbaudiet, vai automātiskajam slēdzim nav fizisku bojājumu vai krāsas izmaiņu pazīmju. Ieteicams periodiski pārbaudīt ierīces funkcionalitāti, lai nodrošinātu, ka mehānisms paliek darba kārtībā. Nemēģiniet modificēt vai remontēt slēdža iekšējos komponentus, jo tas anulēs garantiju un apdraudēs drošību.
