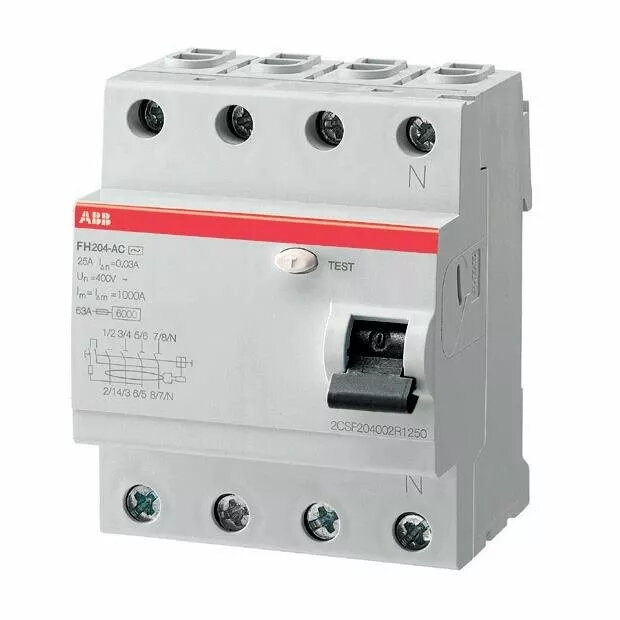

RCD automāts ABB FH204 AC-25/0.03 25 A 4P

ABB FH204 AC-25/0.03 ir četru polu atlikušā strāvas slēdzis, kas apvieno pārsprieguma/īsai ķēdei aizsardzību ar zemējuma noplūdes noteikšanu vienā ierīcē. Ierīce ir paredzēta 25 A nominālajam strāvvedim un 30 mA AC tipa jutībai, nodrošinot aizsardzību TN un TT elektroinstalācijās. Četru polu konstrukcija atvieglo trīsfāzu līniju aizsardzību ar nulles vadītāju, nodrošinot cilvēku drošību un kļūmju izolāciju dzīvojamās un nelielās komerciālās instalācijās.

Priekšrocības

ABB FH204 AC apvieno termisko un magnētisko pārslodzes aizsardzību ar atlikušās strāvas noteikšanu, samazinot nepieciešamību pēc atsevišķiem komponentiem un vienkāršojot uzstādīšanu. AC tips atpazīst sinusoīdālās maiņstrāvas noplūdes, kamēr 30 mA slieksnis nodrošina līdzsvaru starp personu drošību un noturību pret parastām traucējumām. Montāža uz DIN sliedes un modulārais formāts atvieglo integrāciju sadales skapjos.

Piemērots

• Trīsfāzu (3P+N) līniju aizsardzībai dzīvojamās ēkās
• Mazākiem komerciāliem vai viegliem rūpniecības sadales skapjiem
• Shēmām, kur nepieciešama gan pārsprieguma, gan 30 mA noplūdes aizsardzība
• Instalācijām ar TN un TT zemējuma sistēmām

Kad tas var nederēt

AC tipa ierīce uztver sinusoīdālās maiņstrāvas noplūdes un var neuzrādīt uzticamu darbību pret pulsējošām vai gludām DC noplūdēm, ko rada daži elektroniskie iekārtu veidi un elektromobiļu lādētāji. Ja pastāv risks DC noplūdēm, jāapsver A vai B tipa ierīce. Tāpat ir jāpārliecinās, ka 25 A nominālais strāvas lielums atbilst vadītāju šķērsgriezumam un slodzes prasībām.

Atslēgas specifikācijas

• Poli: 4 (trīs fāzes + nulle)
• Nom. strāva: 25 A
• Jutība pret noplūdi: 30 mA (AC tips)
• Funkcija: kombinēta pārsprieguma/īsās ķēdes un noplūdes aizsardzība
• Uzstādīšana: montāža uz DIN sliedes, modulārs formāts sadales skapjiem

Kā lietot

Uzstādiet ABB FH204 AC-25/0.03 uz standarta 35 mm DIN sliedes sadales skapī, nodrošinot pareizu orientāciju un drošu vadītāju stiprinājumu. Pievienojiet ieeju pie barošanas klemēm un izejas pie slodzes klemēm, ievērojot ražotāja norādījumus attiecībā uz vītņu momentu un vadu savienojumiem. Pēc instalācijas pārbaudiet ierīces darbību, izmantojot testa pogu vai ārēju pārbaudītāju, un pārliecinieties, ka ierīce izslēdzas paredzētajos apstākļos pirms elektroinstalācijas nodošanas ekspluatācijā.

Ko ņemt vērā pirms pirkšanas

• Saderība ar zemējuma sistēmu (TN vai TT)
• Vai AC tipa jutība ir piemērota pievienotajai iekārtai
• Nom. strāvas 25 A atbilstība vadītāju šķērsgriezumam un slodzei
• Pieejamais vietas daudzums uz DIN sliedes un skapja izvietojums

Lietošanas ieteikumi

ABB FH204 AC-25/0.03 ieteicams izmantot trīsfāzu instalācijās ar galvenokārt sinusoīdālām noplūdēm. Veiciet regulāras darbības pārbaudes ar testa pogu un iekļaujiet savienojumu pārbaudes apkopes rutīnā, lai nodrošinātu nepārtrauktu aizsardzību.
