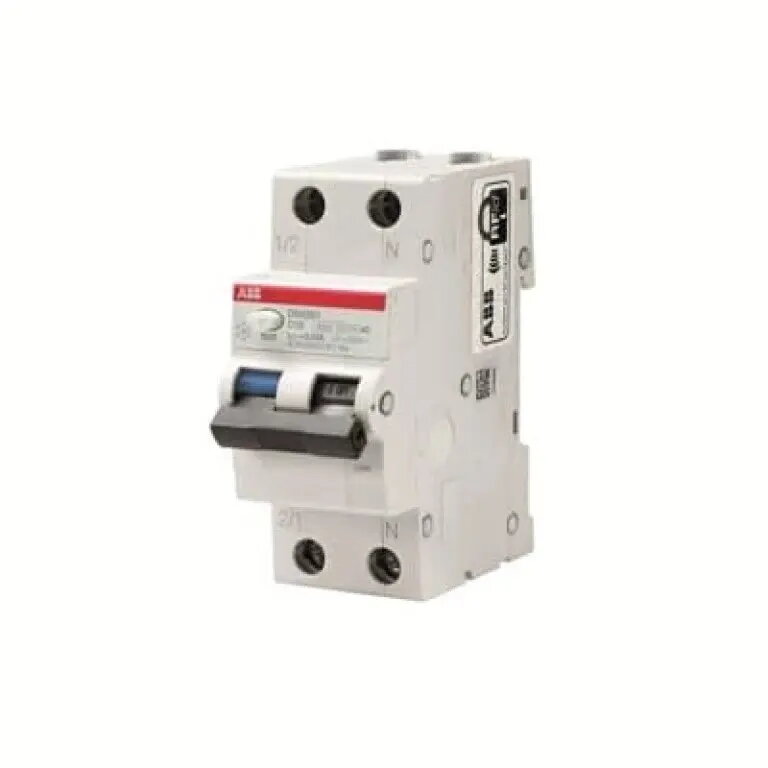

ABB DSH201-B6-AC30 diferenciālais automāts, 2P, 6A, B raksturlīkne, 30mA, AC tips, 6kA

ABB DSH201-B6-AC30 ir augstas veiktspējas diferenciālās strāvas automātiskais slēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts visaptverošai elektrodrošībai dzīvojamās un komerciālās telpās. Šī 2-polu ierīce apvieno īssavienojuma un pārslodzes aizsardzību ar noplūdes strāvas noteikšanu vienā kompaktā blokā, nodrošinot efektīvu vietas izmantošanu sadales skapjos.

Priekšrocības

Šis RCBO piedāvā izcilu uzticamību, apvienojot divas būtiskas drošības funkcijas vienā ierīcē, kas vienkāršo uzstādīšanu un samazina nepieciešamo vadu daudzumu. B-raksturlīknes atslēgšanas īpašības ir īpaši optimizētas vispārējām slodzēm, nodrošinot ātru reakcijas laiku kļūmju gadījumā. Tā izturīgā konstrukcija nodrošina ilgtermiņa darbības stabilitāti, savukārt AC tipa noplūdes noteikšana nodrošina konsekventu aizsardzību pret sinusoidālām mainīgajām noplūdes strāvām, padarot to par uzticamu izvēli standarta elektriskajām ķēdēm.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo telpu apgaismojuma un strāvas ķēdēm
• Galīgo ķēžu aizsardzībai pret pārslodzēm un īssavienojumiem
• Aizsardzībai pret elektriskās strāvas triecienu netieša kontakta gadījumā

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai ķēdēs, kurās ir līdzstrāvas komponenti vai pulsējošas līdzstrāvas noplūdes, jo tā ir īpaši izstrādāta AC tipa noplūdes noteikšanai. Turklāt to nevajadzētu izmantot rūpnieciskos lietojumos, kur nepieciešama lielāka atslēgšanas spēja nekā 6kA, vai vidēs ar specializētu aprīkojumu, kas var izraisīt nevēlamu atslēgšanos augstu palaišanas strāvu dēļ.

Galvenās specifikācijas

• Polu skaits: 2
• Nominālā strāva: 6A
• Atslēgšanas raksturlīkne: B
• Noplūdes strāvas jutība: 30mA
• Noplūdes tips: AC
• Atslēgšanas spēja: 6kA

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Tā tiek montēta uz standarta DIN sliedes elektriskajā sadales panelī. Pārliecinieties, ka barošanas kabeļi ir pievienoti augšējām spailēm un slodzes kabeļi apakšējām spailēm, ievērojot ražotāja norādīto polaritāti un pievilkšanas griezes momentus. Pēc uzstādīšanas periodiski jānospiež integrētā testa poga, lai pārbaudītu atslēgšanas mehānisma mehānisko funkcionalitāti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai 6A nominālā strāva atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, vai 30mA jutība ir piemērota paredzētajam personāla aizsardzības līmenim.
• Pārbaudiet, vai 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas punktā.
• Apstipriniet, ka ķēdē nav elektronisku iekārtu, kas rada līdzstrāvas noplūdes.

Lietošanas ieteikumi

Regulāra apkope un testēšana ir būtiska drošībai. Ieteicams veikt funkcionālo pārbaudi, izmantojot integrēto testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka ierīce paliek optimālā darba kārtībā.
