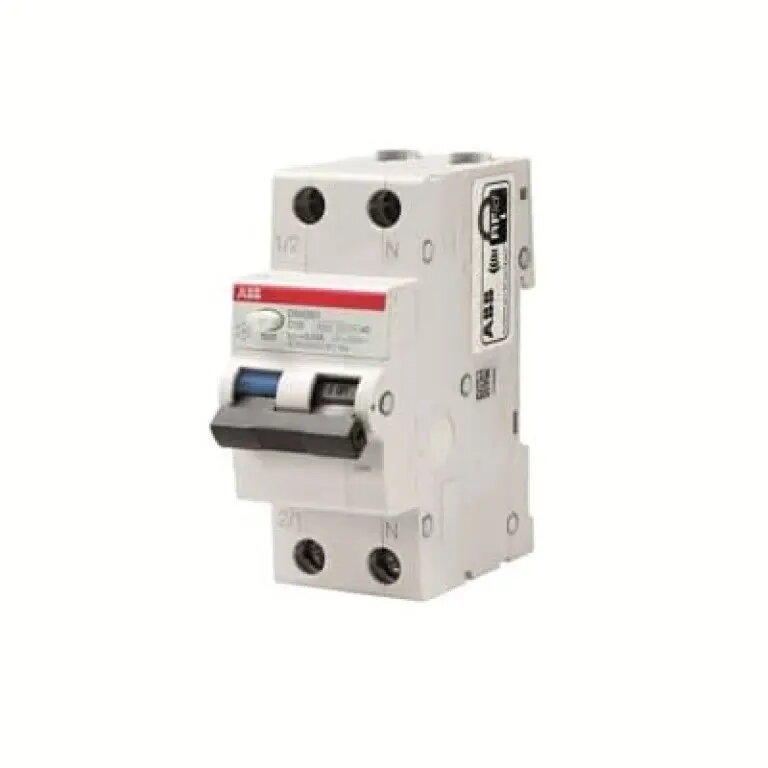

ABB DSH201 B16 AC30 diferenciālais automāts 2P 16A 30mA 6kA

ABB DSH201 B16 AC30 ir augstas kvalitātes 2-polu noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu elektrodrošību mūsdienu sadales sistēmās. Šī ierīce apvieno miniatūra automātslēdža un noplūdes strāvas aizsardzības ierīces funkcijas vienā kompaktā blokā, efektīvi aizsargājot ķēdes pret pārslodzēm, īssavienojumiem un noplūdes strāvām. Tas ir paredzēts ērtai integrācijai dzīvojamo un komerciālo telpu elektriskajos sadales skapjos, nodrošinot stabilu darbību un uzlabotu aizsardzību gan lietotājiem, gan pievienotajām iekārtām.

Priekšrocības

Šī RCBO galvenā priekšrocība ir spēja nodrošināt divlīmeņu aizsardzību ar vietu taupošu dizainu, samazinot elektriskajā skapī nepieciešamo komponentu skaitu. Integrējot pārstrāvas un noplūdes strāvas aizsardzību, ierīce nodrošina ātru atslēgšanos bojājuma gadījumā, tādējādi samazinot ugunsgrēka vai elektriskās strāvas trieciena risku. Tā izturīgā konstrukcija un uzticamais atslēgšanās mehānisms nodrošina ilgtermiņa darbības stabilitāti, padarot to par uzticamu izvēli elektriskās integritātes uzturēšanai dažādās vidēs.

Piemērots

• Dzīvojamo māju elektroinstalācijām apgaismojuma un kontaktligzdu ķēdēm
• Komerciālām biroju ēkām, kurām nepieciešama uzticama ķēžu aizsardzība
• Atsevišķu gala ķēžu aizsardzībai pret noplūdēm un pārslodzēm
• Esošo sadales paneļu modernizācijai atbilstoši mūsdienu drošības standartiem

Kad tas var nebūt piemērots

Šī ierīce ir paredzēta AC tipa noplūdes strāvas noteikšanai un var nebūt piemērota ķēdēm, kas satur elektroniskas iekārtas, kuras rada līdzstrāvas komponentus, kur varētu būt nepieciešams A vai B tipa noplūdes strāvas automātslēdzis. Turklāt tas nav paredzēts izmantošanai augstsprieguma rūpnieciskajos sadales tīklos vai vidēs ar ekstremāliem vides apstākļiem, kas pārsniedz ražotāja norādīto darba temperatūras diapazonu.

Galvenās specifikācijas

• Nominālā strāva: 16A
• Jutība: 30mA
• Atslēgšanas spēja: 6kA
• Polu skaits: 2
• Atslēgšanas raksturlīkne: B
• Noplūdes strāvas tips: AC

Kā lietot

ABB DSH201 B16 AC30 jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce tiek uzstādīta uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pareizi pievienoti ieejas spailēm un ka slodzes ķēde ir droši piestiprināta pie izejas spailēm. Pēc uzstādīšanas ierīce jāpārbauda, izmantojot integrēto testa pogu, lai pārbaudītu mehānisko atslēgšanās funkciju un nodrošinātu, ka noplūdes strāvas aizsardzība darbojas.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 16A nominālā strāva atbilst jūsu ķēdes slodzes prasībām
• Pārliecinieties, ka 30mA jutība ir piemērota nepieciešamajam cilvēku aizsardzības līmenim
• Pārbaudiet, vai B tipa atslēgšanas raksturlīkne ir piemērota jūsu konkrētajam lietojumam
• Apstipriniet, ka jūsu elektriskajai sistēmai ir nepieciešama AC tipa noplūdes strāvas aizsardzība

Lietošanas ieteikumi

Regulāri pārbaudiet ierīci, izmantojot integrēto testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka iekšējais mehānisms paliek brīvs un funkcionāls. Ja ierīce atslēdzas, pirms slēdža atiestatīšanas noskaidrojiet bojājuma cēloni.
