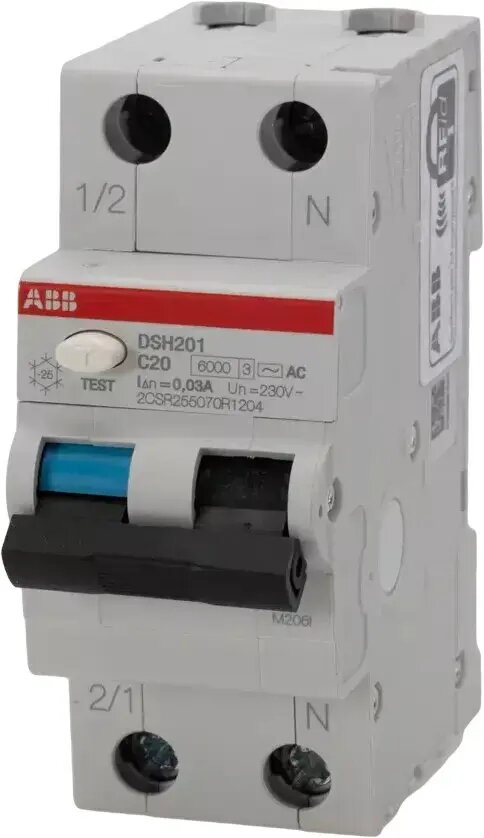

ABB DSH201 C20 AC30 noplūdes strāvas automāts 1P+N 20A 6kA 30mA AC tips

ABB DSH201 C20 AC30 ir augstas kvalitātes noplūdes strāvas automātiskais slēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu elektrisko drošību vienā kompaktā ierīcē. Šī 1P+N ierīce apvieno miniatūrā automātiskā slēdža un noplūdes strāvas aizsardzības ierīces funkcijas, efektīvi aizsargājot ķēdes gan pret īssavienojuma strāvām, gan pārslodzes apstākļiem, vienlaikus konstatējot noplūdes strāvas, lai novērstu elektriskās strāvas triecienu. Ierīce ir izstrādāta uzticamībai, nodrošinot stabilu darbību dzīvojamās un komerciālās elektroinstalācijās.

Priekšrocības

Šis RCBO piedāvā vietu taupošu risinājumu, integrējot divas būtiskas aizsardzības funkcijas vienā modulārā komponentā, kas vienkāršo uzstādīšanu un samazina sadales skapjos nepieciešamo vietu. Ierīcei ir 6kA atslēgšanas spēja, kas nodrošina drošu bojājuma strāvu pārtraukšanu standarta elektroinstalācijās. Tās 30mA jutība ir īpaši kalibrēta, lai nodrošinātu aizsardzību pret tiešu saskari, ievērojami uzlabojot lietotāju drošību. AC tipa konstrukcija ir optimizēta sinusoidālu mainīgo noplūdes strāvu noteikšanai, padarot to par uzticamu izvēli vispārējas nozīmes lietojumiem.

Piemērots

• Dzīvojamo ēku elektrības sadales skapjiem
• Komerciālo biroju ēku ķēdēm
• Apgaismojuma un kontaktligzdu ķēžu aizsardzībai
• Vispārējām elektroinstalācijām, kur nepieciešama aizsardzība pret pārslodzi un noplūdes strāvu

Kad ierīce var nebūt piemērota

Šī ierīce ir paredzēta AC tipa noplūdes strāvām un var nebūt piemērota ķēdēm, kurās ir elektroniskas iekārtas, kas rada pulsējošas līdzstrāvas vai augstfrekvences noplūdes strāvas, kurās var būt nepieciešams A vai F tipa RCD. Tā nav paredzēta arī rūpnieciskai videi ar lieljaudas iekārtām, kurām nepieciešama augstāka atslēgšanas spēja vai specifiski atslēgšanās raksturlielumi.

Galvenās specifikācijas

• Nominālā strāva: 20A
• Atslēgšanas spēja: 6kA
• Jutība: 30mA
• Tips: AC
• Poli: 1P+N
• Atslēgšanās raksturlielums: C

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pievienoti atbilstošajām spailēm saskaņā ar ierīces korpusā sniegto elektroinstalācijas shēmu. Pēc uzstādīšanas RCBO periodiski jāpārbauda, izmantojot integrēto testa pogu, lai pārliecinātos, ka mehāniskais atslēgšanas mehānisms darbojas pareizi un ķēde tiek pārtraukta, kā paredzēts simulēta bojājuma gadījumā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 20A nominālā strāva atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, ka 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas vietā.
• Apstipriniet, ka AC tipa aizsardzība atbilst drošības standartiem iekārtām, kas pievienotas ķēdei.
• Pārbaudiet pieejamo vietu sadales skapī 1P+N modulārajai ierīcei.

Lietošanas ieteikumi

Regulāra apkope un testēšana ir būtiska ilgtermiņa drošības nodrošināšanai. Ieteicams nospiest testa pogu vismaz reizi sešos mēnešos, lai apstiprinātu, ka ierīce joprojām ir darba kārtībā un nodrošina paredzēto aizsardzības līmeni pret elektriskiem bojājumiem.
