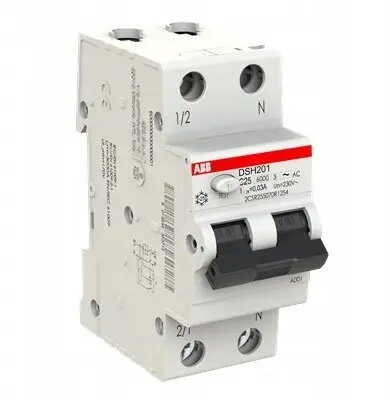

ABB DSH201 C25 AC30 diferenciālais automāts 1P+N 25A 6kA 30mA tips AC

ABB DSH201 C25 AC30 ir augstas veiktspējas noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts, lai nodrošinātu visaptverošu elektrodrošību kompaktā 1P+N konfigurācijā. Šī ierīce apvieno miniatūrā automātslēdža un noplūdes strāvas aizsardzības ierīces funkcijas, efektīvi aizsargājot elektriskās ķēdes pret īssavienojumiem, pārslodzēm un bīstamām noplūdes strāvām. Ar 25A nominālo strāvu un 6kA atslēgšanas spēju tas ir uzticams risinājums sistēmas integritātes uzturēšanai mūsdienu elektroinstalācijās.

Priekšrocības

Šis RCBO piedāvā ievērojamu vietas ietaupījumu, integrējot divas būtiskas aizsardzības funkcijas vienā modulārā blokā, kas vienkāršo uzstādīšanu un optimizē vietu sadales skapjos. Ierīce ir izgatavota atbilstoši augstiem ražošanas standartiem, nodrošinot uzticamu darbību un ilgmūžību gan dzīvojamās, gan komerciālās telpās. Tā tūlītējā reakcija uz bojājumiem palīdz novērst iekārtu bojājumus un uzlabo vispārējo drošību lietotājiem un īpašumam.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo biroju ēku ķēdēm
• Apgaismojuma un kontaktligzdu aizsardzībai
• Vispārējas nozīmes elektroinstalācijām, kur nepieciešama noplūdes strāvas un pārstrāvas aizsardzība

Kad ierīce var nebūt piemērota

Šī ierīce ir paredzēta maiņstrāvas noplūdes strāvām (AC tips) un var nebūt piemērota ķēdēm, kurās ir līdzstrāvas komponenti vai pulsējoša līdzstrāva, piemēram, izmantojot noteikta veida jaudas elektroniku vai frekvenču pārveidotājus. Tāpat tā nav paredzēta rūpnieciskai videi, kur nepieciešama augstāka atslēgšanas spēja par 6kA.

Galvenās specifikācijas

• Nominālā strāva: 25A
• Atslēgšanas spēja: 6kA
• Jutība: 30mA
• Tips: AC
• Polu skaits: 1P+N
• Raksturlīkne: C

Kā lietot

ABB DSH201 C25 AC30 uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce ir paredzēta montāžai uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pareizi pievienoti ieejas spailēm un slodze ir pievienota izejas spailēm, ievērojot pareizu neitrāles un fāzes vadu polaritāti. Pēc uzstādīšanas ierīces darbību var pārbaudīt, izmantojot integrēto testa pogu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 25A nomināls atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, ka 30mA jutība ir piemērota nepieciešamajam personāla aizsardzības līmenim.
• Pārbaudiet, vai uzstādīšanas videi nav nepieciešama A vai B tipa aizsardzība specifiskām elektroniskām iekārtām.
• Pārbaudiet pieejamo vietu sadales skapī 1P+N modulārajai ierīcei.

Lietošanas ieteikumi: Regulāri pārbaudiet noplūdes strāvas aizsardzības funkcionalitāti, izmantojot testa pogu vismaz reizi sešos mēnešos, lai pārliecinātos, ka mehānisms darbojas brīvi. Ja ierīce ir atslēgusies, pirms slēdža atiestatīšanas noskaidrojiet bojājuma cēloni.
