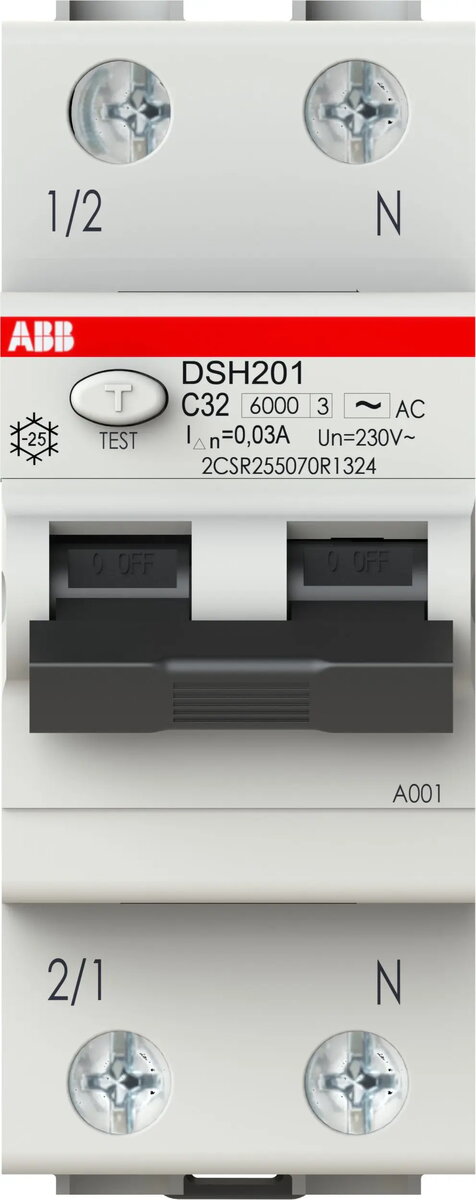

ABB DSH201 C32 AC30 noplūdes strāvas automāts 1P+N 32A 6kA 30mA AC

ABB DSH201 C32 AC30 ir augstas kvalitātes noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts visaptverošai elektrodrošībai. Šī 1P+N ierīce apvieno miniatūra automātslēdža un noplūdes strāvas aizsardzības ierīces funkcijas vienā kompaktā blokā, pasargājot elektriskās ķēdes gan no pārslodzēm un īssavienojumiem, gan no noplūdes strāvām uz zemi. Tas ir izstrādāts, lai atbilstu stingriem dzīvojamo un komerciālo elektroinstalāciju standartiem, nodrošinot uzticamu darbību un paaugstinātu aizsardzību gan lietotājiem, gan iekārtām.

Priekšrocības

Šis RCBO piedāvā vietu taupošu risinājumu, apvienojot divas būtiskas aizsardzības funkcijas vienā korpusā, kas vienkāršo uzstādīšanu un samazina sadales skapjos nepieciešamo vietu. Ierīcei ir izturīga 6kA atslēgšanas spēja, padarot to piemērotu standarta elektroinstalācijām, kur nepieciešama uzticama bojājumu pārtraukšana. Tā 30mA jutība ir īpaši kalibrēta, lai nodrošinātu efektīvu aizsardzību pret netiešu saskari, ievērojami samazinot elektriskās strāvas trieciena risku. AC tipa klasifikācija nodrošina konsekventu sinusoidālo maiņstrāvas noplūdes strāvu noteikšanu, nodrošinot drošu aizsardzības barjeru standarta mājsaimniecības un biroja ierīcēm.

Piemērots

• Dzīvojamo māju elektrības sadales skapjiem
• Komerciālo biroju ēku ķēdēm
• Apgaismojuma un kontaktligzdu ķēžu aizsardzībai
• Vispārējas nozīmes elektroinstalācijām, kurām nepieciešama aizsardzība pret noplūdes strāvu un pārstrāvu

Kad tas var nebūt piemērots

Šī ierīce ir paredzēta AC tipa noplūdes strāvām un var nebūt piemērota ķēdēm, kurās elektroniskās iekārtas rada pulsējošas līdzstrāvas komponentes vai augstfrekvences noplūdes strāvas, jo tām var būt nepieciešami A vai F tipa noplūdes strāvas automāti. Tas arī nav paredzēts rūpnieciskai videi ar augstu harmonisko traucējumu līmeni vai specifiskiem lietojumiem, kas ir jutīgi pret līdzstrāvu.

Galvenās specifikācijas

• Nominālā strāva: 32A
• Atslēgšanas spēja: 6kA
• Jutība: 30mA
• Poli: 1P+N
• Tips: AC
• Atslēgšanas raksturlīkne: C

Kā lietot

ABB DSH201 C32 AC30 jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Tas tiek uzstādīts uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pievienoti atbilstošajām spailēm un slodzes puse ir pareizi savienota. Pēc uzstādīšanas ierīce jāpārbauda, izmantojot integrēto testa pogu, lai pārliecinātos par atslēgšanas mehānisma darbību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 32A nomināls atbilst jūsu ķēdes slodzes prasībām.
• Pārliecinieties, ka uzstādīšanas vide ir saderīga ar AC tipa noplūdes strāvas aizsardzību.
• Pārbaudiet pieejamo vietu sadales skapī 1P+N modulārajai ierīcei.
• Apstipriniet, ka 6kA atslēgšanas spēja ir pietiekama paredzamajai īssavienojuma strāvai uzstādīšanas punktā.

Lietošanas ieteikumi

Regulāri pārbaudiet ierīci, izmantojot testa pogu vismaz reizi sešos mēnešos, lai nodrošinātu, ka iekšējais mehānisms paliek darba kārtībā un nodrošina paredzēto drošības līmeni.
