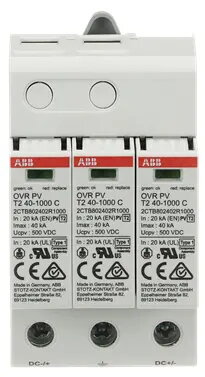

ABB OVR PV T2 40-1000 P pārsprieguma aizsardzības ierīce fotoelektriskajām sistēmām 1000V

ABB OVR PV T2 40-1000 P ir 2. tipa pārsprieguma aizsardzības ierīce, kas īpaši izstrādāta 1000 V līdzstrāvas fotoelektriskajām sistēmām. Šī ierīce ir paredzēta, lai pasargātu jutīgu saules enerģijas iekārtu no pārejošiem sprieguma lēcieniem, ko izraisa atmosfēras izlādes vai komutācijas procesi, nodrošinot jūsu fotoelektriskās instalācijas ilgmūžību un darbības uzticamību. Ar savu izturīgo konstrukciju un integrētajiem statusa uzraudzības indikatoriem tā nodrošina drošu risinājumu gan dzīvojamo, gan komerciālo saules enerģijas sistēmu aizsardzībai.

Priekšrocības

Šī pārsprieguma aizsardzības ierīce piedāvā izcilu uzticamību, efektīvi novirzot lieko enerģiju prom no kritiski svarīgiem saules enerģijas komponentiem. Tās kompaktais dizains ļauj viegli integrēt ierīci standarta elektriskajos sadales skapjos, savukārt integrētie LED statusa indikatori sniedz tūlītēju vizuālu informāciju par aizsardzības moduļu stāvokli. Ierīce ir veidota tā, lai izturētu fotoelektrisko sistēmu prasīgos apstākļus, piedāvājot augstu izlādes kapacitāti, kas ilgtermiņā saglabā sistēmas integritāti.

Piemērots

• Dzīvojamo māju fotoelektriskajām instalācijām
• Komerciālām saules enerģijas sistēmām
• 1000 V līdzstrāvas saules enerģijas ķēdēm

Šī ierīce nav paredzēta lietošanai maiņstrāvas elektriskajās sistēmās vai lietojumos, kas pārsniedz 1000 V līdzstrāvas nominālo spriegumu. Tāpat tā nav paredzēta uzstādīšanai ārpus telpām bez piemērota pret laikapstākļiem izturīga korpusa, jo ierīcei ir IP20 aizsardzības klase.

Galvenās specifikācijas

• Nominālais spriegums: 1000 V līdzstrāva
• Aizsardzības tips: 2. tips
• Izlādes kapacitāte: 40 kA
• Aizsardzības klase: IP20
• Statusa uzraudzība: Integrēti LED indikatori
• Izmēri: 54 mm platums, 66 mm dziļums
• Svars: 300 g

Kā lietot

Ierīce jāuzstāda kvalificētam speciālistam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Tā parasti tiek montēta uz standarta DIN sliedes fotoelektriskās sistēmas sadales kārbā vai invertora skapī. Pārliecinieties, ka vadi ir droši pievienoti atbilstošajām līdzstrāvas spailēm, ievērojot ražotāja elektroinstalācijas shēmu. LED indikatori periodiski jāpārbauda, lai pārliecinātos, ka ierīce joprojām ir aktīvā, aizsargājošā stāvoklī.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas spriegums nepārsniedz 1000 V līdzstrāvu.
• Pārliecinieties, ka uzstādīšanas vide ir sausa un aizsargāta, jo ierīcei ir IP20 aizsardzības klase.
• Pārbaudiet, vai sadales skapī uz DIN sliedes ir pieejama brīva vieta.

Lietošanas ieteikumi: Regulāri pārbaudiet LED statusa indikatorus, lai pārliecinātos, ka ierīce darbojas pareizi. Ja indikators uzrāda kļūdu, spraudņa aizsardzības modulis ir nekavējoties jānomaina, lai saglabātu sistēmas drošību.
