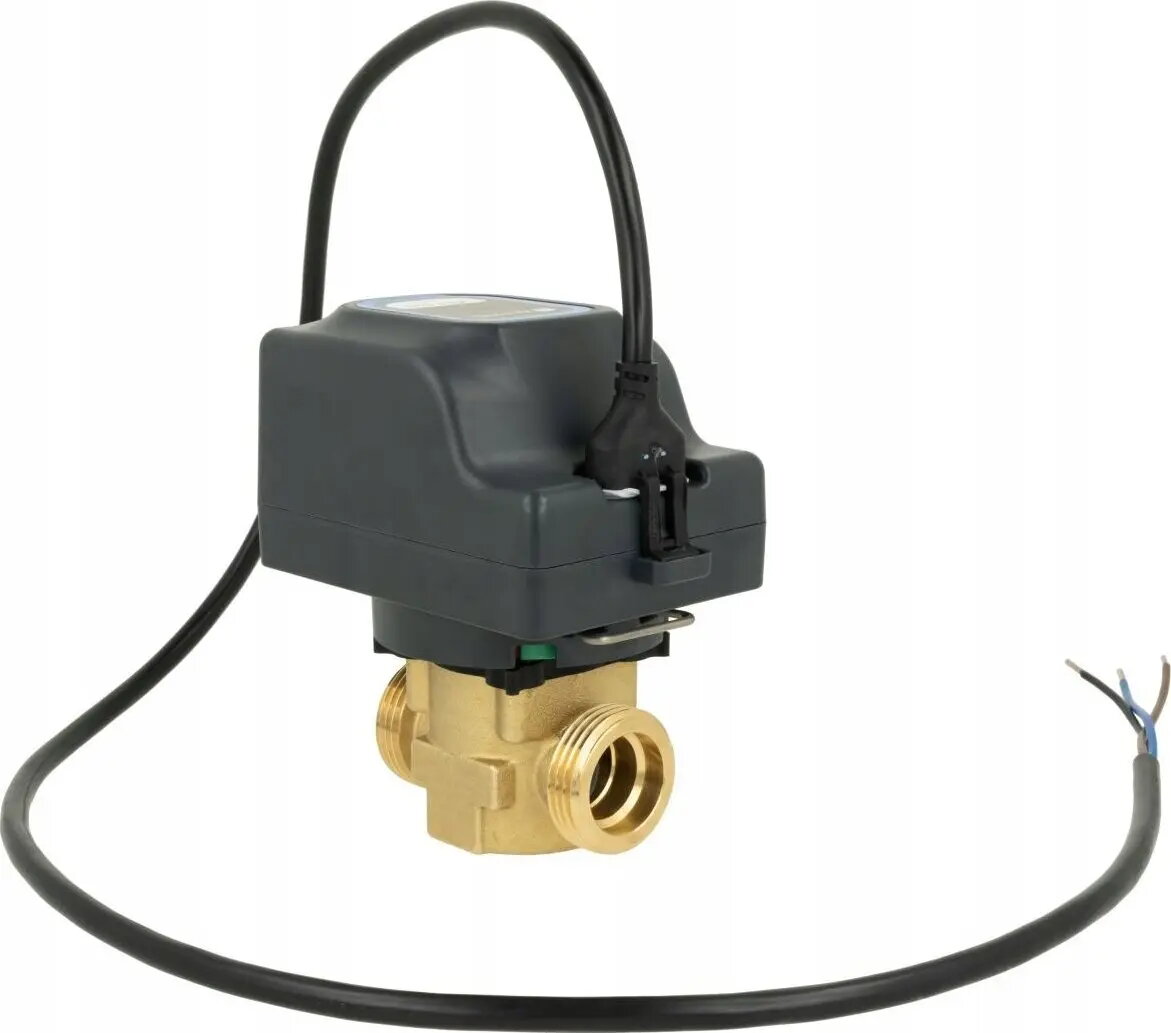

Divvirzienu zonu vārsts Afriso AZV 453 DN20 G1" Kvs 10 230 V AC NO

Afriso divvirzienu zonu vārsts AZV 453 DN20 G1" Kvs 10 230 V AC NO ir elektriski darbināms vārsts, paredzēts ūdens ieslēgšanas/izslēgšanas regulēšanai hidroniskajās apkures un dzesēšanas sistēmās. Vārstam ir DN20 (G1") savienojums un Kvs 10 plūsmas koeficients, kā arī normāli atvērts (NO) 230 V AC pavilkums, kas nodrošina piemērotību radiatoru ķēdēm, zonu sadales kolektoriem un katla atgriešanās līnijām. Konstrukcija paredzēta izmantošanai dzīvojamās un nelielās komerciālās HVAC sistēmās, kur nepieciešama uzticama elektriska aizvēršana.

Priekšrocības

Vārsts nodrošina vienkāršu elektrisko kontroli ar standarta 230 V AC barošanu un pēc noklusējuma ir atvērts, kas saglabā plūsmu bez enerģijas padeves. DN20 izmērs kopā ar Kvs 10 piedāvā vidēju caurplūdes jaudu kompaktiem izmēriem, piemērotu daudzām zonu un radiatoru lietojumprogrammām. Pavilkums un korpuss ir projektēti ērti integrēšanai standarta cauruļvadu izkārtē, kas atvieglo nomaiņu un modernizāciju. Ierīce nodrošina skaidru ieslēgšanas/izslēgšanas vadību bez nepieciešamības pēc nepārtrauktas modulācijas.

Piemērots

• Atsevišķu radiatoru vai konvektoru kontūru vadība hidroniskajās apkures sistēmās
• Zonu vadība sadales kolektoros daudzzonu risinājumos
• Katla atgriešanās līnijas vai sūkņu aizsardzības ķēdes ar nepieciešamību pēc izolācijas
• Komerciālas un dzīvojamās HVAC sistēmas ar 230 V AC vadības signāliem

Atslēgas specifikācijas

• Savienojuma izmērs: DN20 (G1")
• Plūsmas koeficients: Kvs 10
• Darbināšanas veids: elektriski darbināms divvirzienu vārsts, normāli atvērts (NO)
• Barošanas spriegums: 230 V AC
• Funkcija: ūdens plūsmas ieslēgšana/izslēgšana
• Uzlietojuma vide: apkures un dzesēšanas ūdens slēgtās hidroniskajās sistēmās

Kā lietot

Uzstādiet vārstu cauruļvadā, izmantojot DN20 (G1") vītņsavienojumus, un pārliecinieties par pareizu orientāciju pēc plūsmas virziena marķējuma uz korpusa. Pievienojiet pavilkumu 230 V AC vadības ķēdei, ievērojot vietējās elektroinstalācijas prasības un drošības noteikumus; vārsts pēc noklusējuma ir atvērts un aizveras, saņemot vadības signālu. Iesākot ekspluatāciju, pārbaudiet atvēršanas/ aizvēršanas darbību un blīvumu pie savienojumiem. Integrējiet vārstu ar termostatiem, zonu kontrolieriem vai ēkas automatizācijas sistēmām, kas nodrošina nepieciešamo bināro vadības signālu.

Ieteikumi lietošanai

Lai nodrošinātu ilgmūžīgu un stabilu darbību, lietojiet vārstu tīrās, apstrādātās ūdens sistēmās un uzstādiet filtru vai netīrumu noņēmēju pirms vārsta, lai aizsargātu blīvējumus no cietām daļiņām. Izvairieties lietot vārstu ar agresīvām šķidrumiem vai ārpus ražotāja pieļaujamajiem temperatūras un spiediena robežām. Regulāri pārbaudiet elektriskos savienojumus un mehāniskos savienojumus apkopes laikā.
