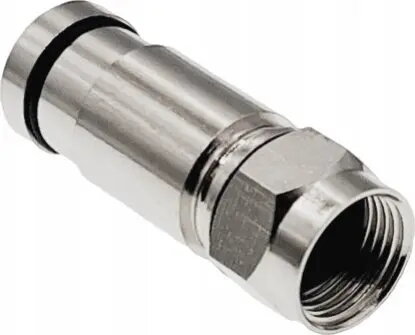

Kompresijas F-pieslēgvieta RG6 kabelim Alantec WTR480, iekšējā gredzena diametrs 4,80 mm (±0,1)

Kompresijas F‑savienotājs Alantec WTR480 ir paredzēts RG6 koaksiālajam kabelim un nodrošina drošu RF savienojumu satelīta, zemes televīzijas un platjoslas instalācijām. Iekšējās piedurknes diametrs ir 4,80 mm (±0,1), kas nodrošina precīzu piegulšanu dielektrikam un centrālajam vadītājam, veicinot stabilu elektrisko kontaktu un zemu signāla zudumu.

Priekšrocības

Šis kompresijas F‑savienotājs veido stingru mehānisku savienojumu un vienmērīgu elektrisko kontaktu, kas samazina atstarošanos un signāla zudumus. Precīzi izstrādātā iekšējā piedurkne vienkāršo montāžu uz RG6 kabeļa, bet kompresijas fiksācija nodrošina labāku stresa aizsardzību salīdzinājumā ar vienkāršiem push‑on vai skrūvējamiem savienojumiem. Tas ir piemērots ilgtermiņa fiksētām instalācijām gan iekštelpās, gan ārtelpās.

Piemērots

• Satelīta uztvērēju un LNB pieslēgumiem
• Zemes televīzijas antenām un dekoderiem
• Platjoslas modemi un TV sadales pastiprinātājiem
• Fiksētām RF kabeļu līnijām, kur svarīga mehāniskā stabilitāte

Galvenās specifikācijas

• Savienotāja tips: kompresijas F‑tips
• Kabeļa saderība: RG6 koaksiālais kabelis
• Iekšējās piedurknes diametrs: 4,80 mm (±0,1)
• Materiāls: metāla korpuss ar vadošu pārklājumu zemam kontaktpretestībai
• Elektrofizikālās īpašības: paredzēts zemiem ievietošanas zudumiem un stabilai impedances saskaņošanai
• Mehāniska iezīme: kompresijas savienojums uzlabotai stresa atbalstīšanai

Kā lietot

Sagatavojiet RG6 kabeli, noņemot ārējo izolāciju, tinumu un daļu dielektrika, lai atklātu centrālo vadītāju un nodrošinātu dielektrika ievietošanu iekšējā piedurknē. Uzvelciet savienotāju uz sagatavotā kabeļa gala tā, lai centrālais vadītājs iekļūtu kontaktpinā un dielektriks atrastos piedurknē. Izmantojiet atbilstošu kompresijas instrumentu, lai vienmērīgi uzspiestu līdz savienotājs ir stingri pieslēgts. Pēc kompresijas pārbaudiet, vai savienotājs ir cieši pievienots un centrālais vadītājs ir pareizi centrēts, lai nodrošinātu uzticamu RF kontaktu.

Lietošanas ieteikumi

Saskaņojiet kabeļa sagatavošanas dimensijas ar savienotāja iekšējās piedurknes specifikāciju un izmantojiet instrumentu, kas paredzēts RG6 F‑tipa kompresijas savienotājiem. Pārbaudiet, vai pēc kompresēšanas nav atsevišķu dielektrika šķiedru vai tinuma izvirzījumu. Ārtelpu instalācijām veiciet savienojumu hermetizāciju, lai novērstu mitruma iekļūšanu un saglabātu signāla kvalitāti ilgtermiņā.
