Izstrādes plate Arduino Due

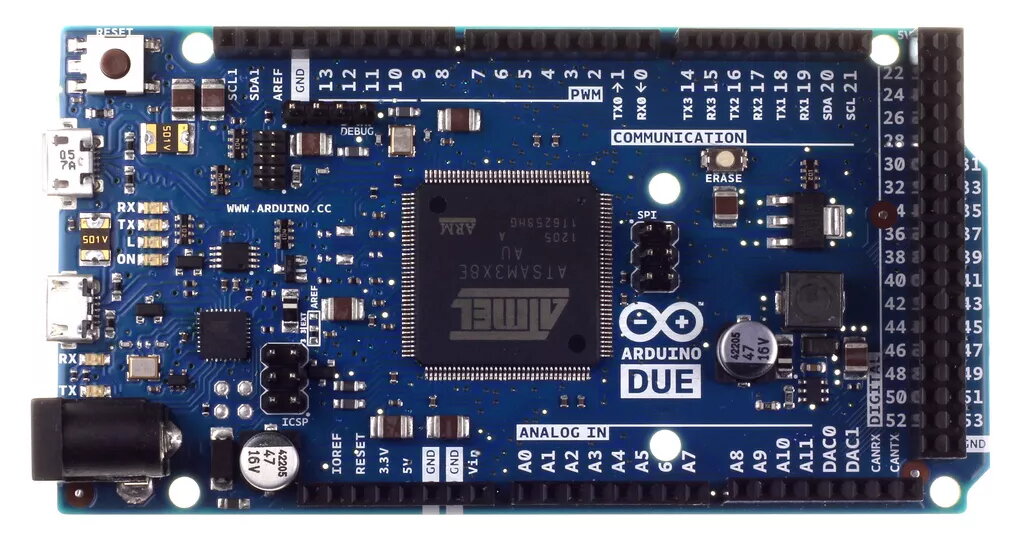

Arduino Due ir izstrādes plate ar Atmel SAM3X8E ARM Cortex-M3 mikroprocesoru ar takts frekvenci 84 MHz. Tā ir pirmā Arduino plate, kas balstīta uz 32 bitu ARM kodolu; tai ir 54 digitālie I/O pini (12 no tiem ar PWM atbalstu), 12 analogo ieeju, 4 aparatūras UART, 2 DAC izejas, 2 TWI saskarnes, USB OTG atbalsts, SPI un JTAG headeri, barošanas ligzda, atiestatīšanas un dzēšanas pogas, kā arī 96 KB RAM. Plate satur visu nepieciešamo mikroprocesora darbībai — pieslēdziet to datoram ar micro-USB vai barojiet no adaptera vai baterijas. Svarīgi: Arduino Due darbojas pie 3,3 V, un I/O pinus nedrīkst pakļaut spriegumam virs 3,3 V.

Priekšrocības

Arduino Due nodrošina 32 bitu skaitļošanas jaudu ar ARM Cortex-M3 84 MHz kodolu, kas sniedz lielāku ātrumu un vairāk pieejamās atmiņas nekā 8 bitu Arduino plates. Plašs perifērijas klāsts — vairāki UART, DAC, TWI, USB OTG, SPI un JTAG — padara plati piemērotu sarežģītām un komunikāciju intensīvām lietojumprogrammām. Iebūvēta barošana, USB interfeiss un pogas vienkāršo prototipēšanu.

Piemērots

• Robotikas projektiem, kuriem nepieciešama reāllaika kontrole un daudzas saskarnes
• Automatizācijas un vadības sistēmām ar paaugstinātām apstrādes prasībām
• IoT ierīcēm un vārteju risinājumiem ar USB OTG un vairākām seriālām līnijām
• Audio vai analogo signālu izvadīšanas lietojumprogrammām, izmantojot iebūvētos DAC
• Attīstītiem prototipiem, kuriem nepieciešama 32 bitu jauda un lielāka RAM

Galvenie parametri

• Mikrokontrolleris: Atmel SAM3X8E ARM Cortex-M3
• Takts frekvence: 84 MHz
• Digitālie I/O: 54 pini (12 PWM)
• Analogo ieeju skaits: 12
• DAC izejas: 2
• UART: 4 aparatūras seriālie porti
• RAM: 96 KB
• Saskarnes: USB OTG, SPI header, JTAG header, 2 TWI
• Darba spriegums: 3,3 V (maks. I/O 3,3 V)
• MPN: 65193, EAN: 9783645651936

Kā lietot

Pieslēdziet Arduino Due datoram ar micro-USB kabeli un programmējiet to, izmantojot Arduino IDE vai saderīgu rīku komplektu. Var izmantot arī ārēju barošanas adapteri vai regulētu bateriju. Uzstādiet tikai tos shields, kas atbilst Arduino 1.0 pinout un ir paredzēti 3,3 V darbībai. Neievadiet uz I/O pinu spriegumu virs 3,3 V, lai neizraisītu bojājumus. Izmantojiet pieejamās aparatūras saskarnes (SPI, UART, TWI, DAC) atbilstoši projektam.

Lietošanas ieteikumi

Pārliecinieties par shieldu un moduļu 3,3 V saderību vai izmantojiet līmeņu pārvēršanas ierīces. Izvairieties no 5 V signālu pieslēgšanas pie I/O. Lai nodrošinātu stabilu darbību laika un komunikācijas prasīgās sistēmās, izmantojiet aparatūras UART un USB OTG iespējas un nodrošiniet kvalitatīvu barošanas līniju filtrāciju.
