Arduino 4 releju vairogs Arduino A000110

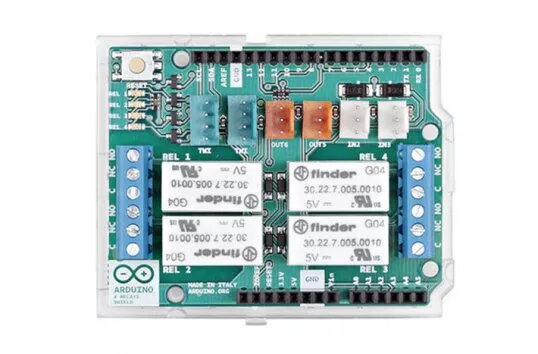

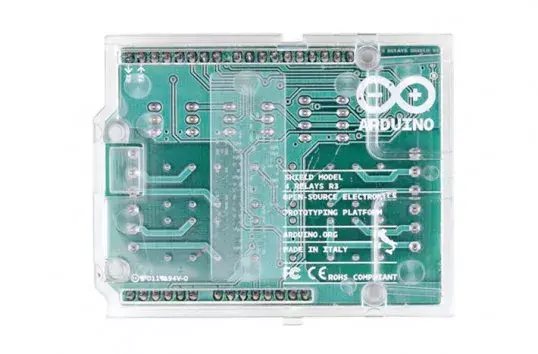

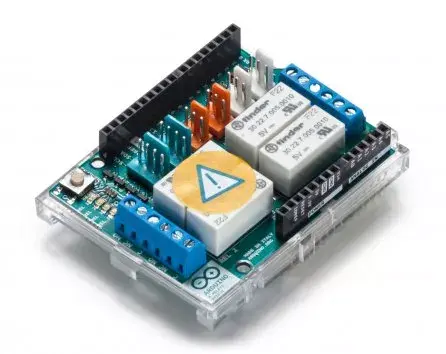

Arduino 4 Relays Shield (A000110) ir pieslēdzama paplašināšanas plate, kas saderīga ar Arduino pamatplatēm un ļauj vadīt jaudīgākas slodzes, kuras nav iespējams tieši kontrolēt no Arduino digitālajiem pin‑iem. Plate satur četrus mehāniskos SPDT relejus (katram ir NO un NC kontakti) un indikatorus katram kanālam. Sertificēta ar CE un FC, izmēri 53 mm × 68,5 mm, svars aptuveni 44 g, piemērota kompaktu automatizācijas un vadības projektu izstrādei.

Priekšrocības

Vienā plātē iekļauti četri neatkarīgi releji, kas ļauj vienlaikus vadīt vairākas ierīces. Katram relejam ir gan normāli atvērtais (NO), gan normāli slēgtais (NC) kontakts, nodrošinot elastīgus savienojumus. Iebūvētie LED indikatori attēlo releju stāvokli, un plāksne ir paredzēta vienkāršai uzstādīšanai uz saderīgām Arduino pamatplatēm. Kompaktie izmēri un nelielais svars atvieglo integrāciju prototipos un pastāvīgos risinājumos.

Piemērots

• Mājas automatizācija — apgaismojuma, ventilatoru un sadzīves ierīču ieslēgšana/izslēgšana
• Rūpnieciskā vadība — motoru, vārstu un aktuatoru vadība (saskaņā ar releju specifikācijām)
• Prototipēšana un mācību projekti, kas prasa tīkla vai lielas strāvas slodžu vadību

Atslēgas specifikācijas

• Modelis: Arduino 4 relays shield A000110
• Releji: 4 × SPDT (NO un NC kontakti)
• Sertifikācijas: CE, FC
• Izmēri: 53 mm (platums) × 68,5 mm (dziļums)
• Svars: 44 g (aptuveni)
• Saderība: paredzēta uzstādīšanai uz Arduino pamatplatēm
• Indikatori: 4 statusa LED (pa vienam uz releju)

Kā lietot

Uzstādiet plati uz saderīgas Arduino pamatplates, saskaņojot kontaktus un viegli nospiežot līdz pilnai pievienošanai. Pievienojiet ierīces releju termināļiem, izmantojot vadus, kas atbilst pārslēdzamajam spriegumam un strāvai. Vadiet relejus, izmantojot Arduino digitālos izejas pin‑us saskaņā ar plāt​es raspinējumu; skatiet oficiālo Arduino dokumentāciju piemēriem un skicēm. Pārliecinieties, ka ārējās slodzes nepārsniedz releju kontaktu parametrus un, ja nepieciešams, nodrošiniet kopīgu zemējumu.

Lietošanas ieteikumi

Plate paredzēta ārējo slodžu pārslēgšanai releju ietvaros; vienmēr pārbaudiet sprieguma un strāvas prasības, ievērojiet drošības noteikumus darbā ar tīkla spriegumu un pēc nepieciešamības izmantojiet drošinātājus un aizsardzības elementus.
