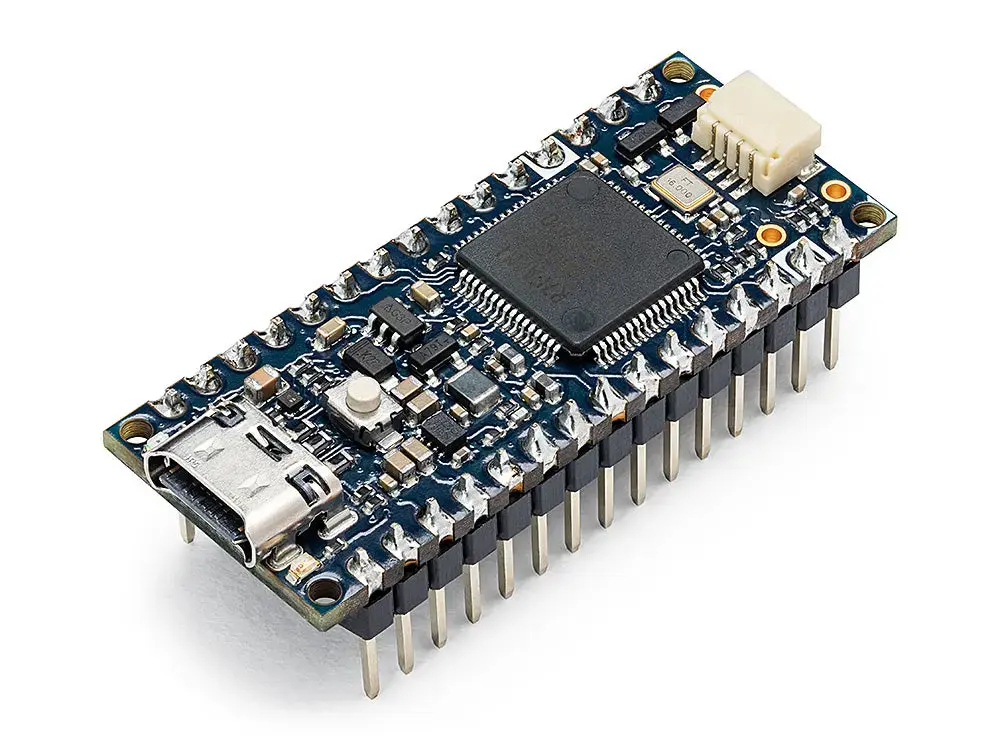

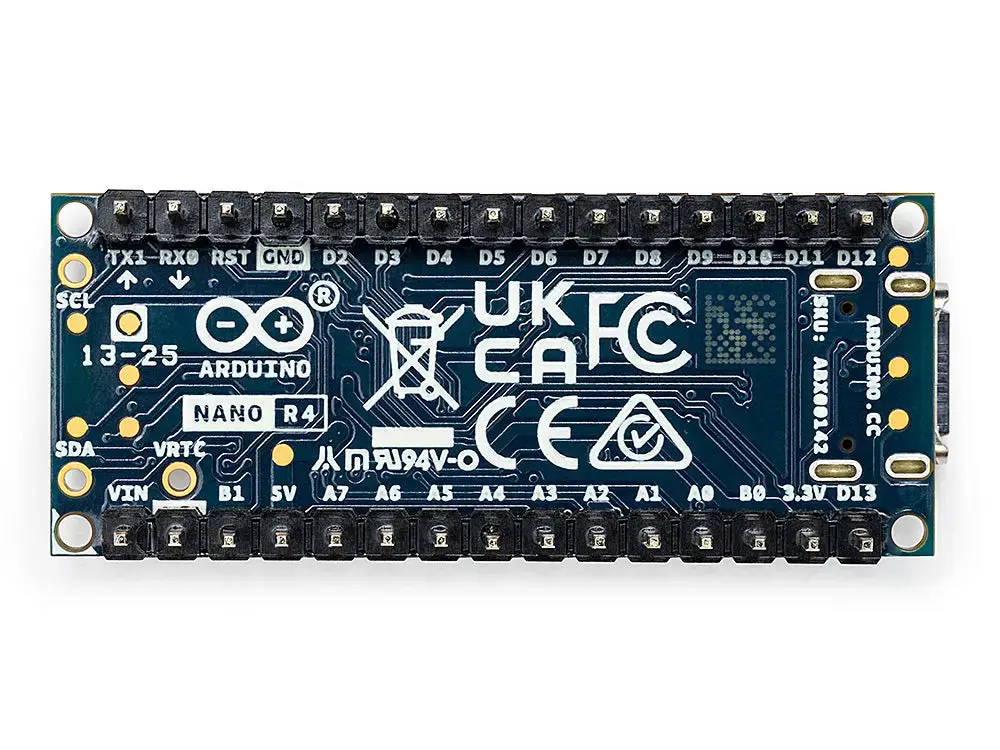

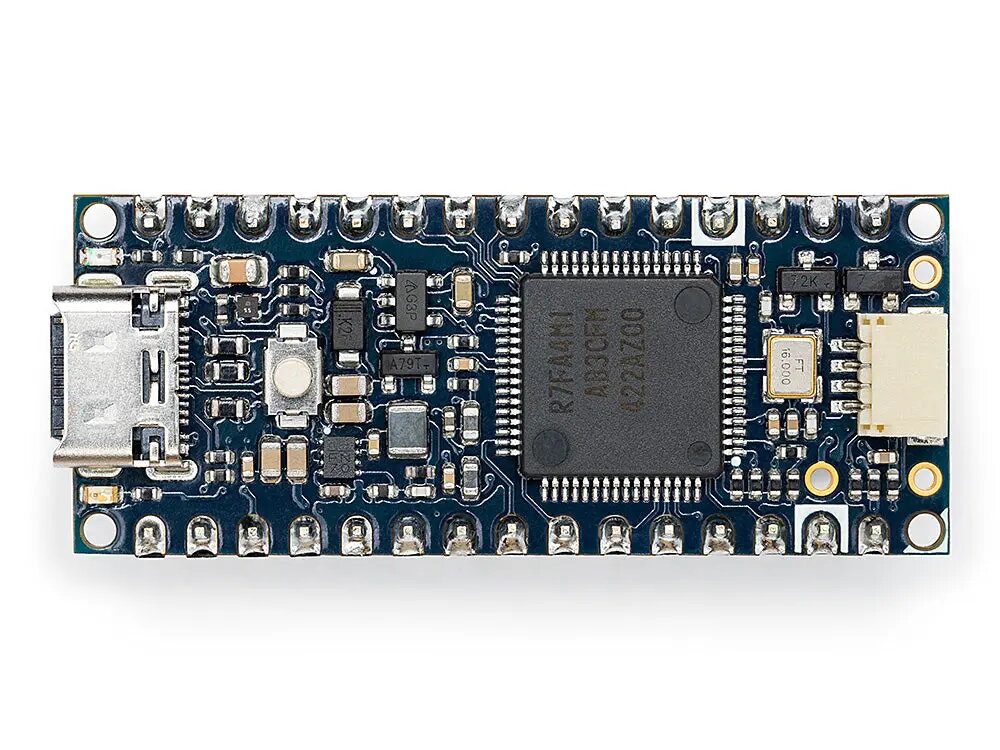

Arduino Nano R4 izstrādes plate ar kontaktiem, Renesas RA4M1 48 MHz

Arduino Nano R4 ir augstas veiktspējas izstrādes plate, kuras pamatā ir Renesas RA4M1 mikrokontrollers, kas darbojas ar 48 MHz frekvenci. Plate ir aprīkota ar 256 KB zibatmiņu, 32 KB RAM un 8 KB EEPROM, nodrošinot pietiekamu jaudu dažādiem iegulto sistēmu projektiem. Ar jau uzstādītiem savienotājiem (headers), šī plate ir gatava tūlītējai lietošanai prototipēšanā un integrēšanai dažādās elektroniskās shēmās.

Priekšrocības

Šīs plates galvenā priekšrocība ir tās saderība ar plašo Arduino ekosistēmu, kas ļauj izmantot pazīstamus rīkus un bibliotēkas, vienlaikus izmantojot Renesas RA4M1 procesora sniegtās priekšrocības. Qwiic savienotājs un papildu 5V I2C ports ievērojami atvieglo sensoru un perifērijas ierīču pievienošanu, samazinot nepieciešamību pēc sarežģītas vadu instalācijas. Vienpusējais komponentu izvietojums un programmējama RGB gaismas diode padara to par ideālu risinājumu kompaktām ierīcēm, kurās svarīga ir gan funkcionalitāte, gan ērta sistēmas stāvokļa uzraudzība.

Piemērots

• Automatizācijas sistēmām
• Lietu interneta (IoT) sensoru mezgliem
• Kompaktai robotikai un kustības kontrolei
• Izglītības projektiem elektronikas jomā
• Ātrai pielāgotu aparatūras risinājumu prototipēšanai

Kad tas var nebūt piemērots

Arduino Nano R4 var nebūt labākā izvēle projektiem, kuros nepieciešams īpaši zems enerģijas patēriņš, jo 5V darbības spriegums un jaudīgais procesors ir optimizēti veiktspējai, nevis ilgstošai darbībai ar akumulatoru. Tāpat tas var nebūt piemērots uzdevumiem, kuriem nepieciešams liels ārējās atmiņas apjoms vai ātrdarbīga video apstrāde.

Galvenās tehniskās specifikācijas

• Mikrokontrollers: Renesas RA4M1
• Procesora frekvence: 48 MHz
• Zibatmiņa: 256 KB
• RAM: 32 KB
• EEPROM: 8 KB
• Darbības spriegums: 5 V
• Ieejas sprieguma diapazons: 6 - 21 V
• Līdzstrāva uz I/O kontaktu: 8 mA
• Plates izmēri: 18 x 45 mm

Kā lietot

Lai sāktu darbu ar Arduino Nano R4, pievienojiet plati datoram, izmantojot saderīgu USB kabeli. Pārliecinieties, ka jūsu izstrādes vidē ir instalēti nepieciešamie draiveri un plates atbalsta pakotnes. Pēc savienojuma izveides varat augšupielādēt kodu tieši uz plati. Iepriekš uzstādītie savienotāji ļauj plati viegli ievietot maizesplatē (breadboard) shēmu testēšanai, savukārt pastāvīgām instalācijām kontaktus var pielodēt tieši pie pielāgotas shēmas plates.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu sensori un moduļi ir saderīgi ar 5V loģikas līmeņiem.
• Pārliecinieties, ka plates izmēri (18 x 45 mm) atbilst jūsu paredzētā korpusa izmēriem.
• Pārbaudiet, vai jūsu projektam ir nepieciešamas specifiskas saskarnes, piemēram, CAN, DAC vai OpAmp.
• Pārliecinieties, ka jūsu barošanas avots nodrošina stabilu spriegumu 6-21V diapazonā, ja neizmantojat USB barošanu.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un ilgmūžību, nodrošiniet atbilstošu ventilāciju, ja plate tiek ievietota slēgtā korpusā, īpaši, ja tiek izmantots augsts ieejas spriegums. Vienmēr ievērojiet ESD drošības pasākumus, rīkojoties ar plati, lai novērstu mikrokontrollera bojājumus.
