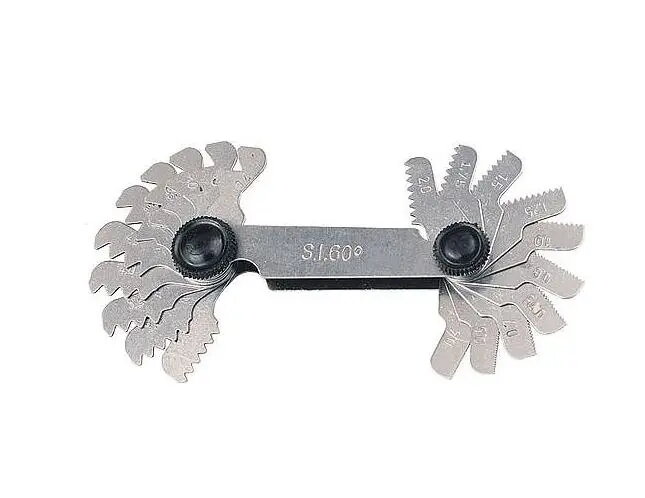

Sveces profila mērs Art-Pol 47896 — collas un metri, 0,4–7 mm, 4G–62G, 48 gab.

Thread profile gauge Art-Pol 47896 ir komplekts ar 48 plāksnītēm, paredzēts vītņu profilu pārbaudei gan metriskajā, gan colu sistēmā. Nominālie izmēri aptver no 0,4 līdz 7 mm, un komplekts ietver plašu vītņu klāstu, ļaujot ātri pārbaudīt iekšējo un ārējo vītņu formu, soli un profila atbilstību uz stiprinājumiem, iegrieztām caurulēm un frēzētām detaļām. Kompaktais komplekts ir piemērots darbnīcām, kvalitātes kontroles punktiem un izbraukuma pārbaudēm.

Priekšrocības

Komplekts nodrošina vienkāršu profila salīdzināšanu bez sarežģītām mēriekārtām, piedāvājot vizuālu un taustāmu metodi vītņu formas un soļa pārbaudei. 48 plāksnītes aptver daudzus izplatītus izmērus un klases vienā komplektā, samazinot nepieciešamību pēc vairākiem instrumentiem. Cietinātās, plānās plāksnītes nodrošina piekļuvi šaurām sakņu un virsotņu zonām, ļaujot uzticami pārbaudīt gan iekšējās, gan ārējās vītņotas virsmas. Metric un imperial plāksnīšu kombinācija palielina universālumu darbos ar dažādiem standartiem.

Piemērots

• Ārējo vītņu pārbaude uz skrūvēm, stieņiem un boltiem
• Iekšējo vītņu verifikācija iegrieztās caurumos un uz uzgriežņiem
• Kvalitātes kontrole ražošanas un montāžas procesos
• Apkope un izbraukuma pārbaudes stiprinājumu locījumos
• Apstrādes iekārtu iestatīšana un vītņu formas apstiprināšana

Galvenās specifikācijas

• Plāksnīšu skaits: 48
• Nominālo izmēru diapazons: 0,4–7 mm
• Klijentu pārklājums: 4G–62G
• Iekļautas plāksnītes gan metriskai, gan colu vītnei
• Materiāls: cietinātas mērplāksnītes ilgmūžībai
• Kompakts uzglabāšanas formāts darbnīcai un mobilai lietošanai

Kā lietot

Izvēlieties plāksnīti, kas atbilst paredzamajam nominālam un vītņu klasei, pēc tam pielieciet to pie ārējās vītnes virsotnes vai ievietojiet vītnes saknē, lai pārbaudītu formas un soļa atbilstību. Ar ārējām vītnēm pielieciet plāksnīti pie virsotnes un vizuāli pārbaudiet pilnīgu kontaktu pa formu; iekšējām vītnēm ievietojiet atbilstošo plāksnīti un pārliecinieties par bezšķēršu sēdēšanu. Ja plāksnīte nesakrīt vai parādās spraugas, izmēģiniet blakus izmērus vai klases, lai noteiktu novirzi. Smalku soļu un mazu izmēru gadījumā izmantojiet labu apgaismojumu vai palielināmo stiklu.

Lietošanas ieteikumi

Veiciet mērījumus uz tīrām, bez eļļas virsmām un neizmantojiet pārmērīgu spēku, ievietojot plāksnītes, lai nesabojātu mērķergriezes. Glabājiet plāksnītes korpusā, lai pasargātu no lieces un piesārņojuma. Lai nodrošinātu atkārtojamus rezultātus, pirms pārbaudes notīriet gan detaļu, gan plāksnīti un fiksējiet konstatētās novirzes turpmākiem labošanas pasākumiem.
