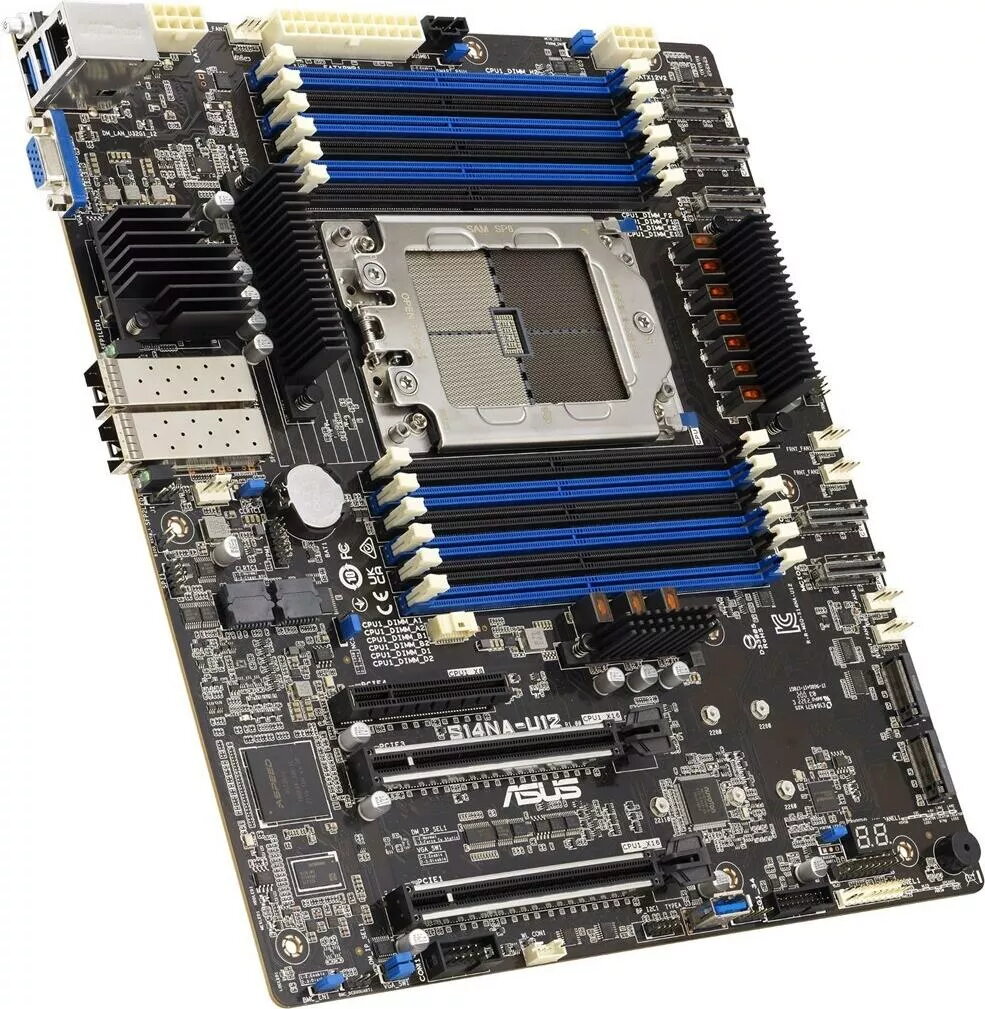

Mātesplate ASUS S14NA-U12/ASMB11 CEB LGA 4844 DDR5 — Socket SP6, 12× DIMM, 2×25G SFP28, 2×PCIe x16 Gen5, 2×M.2

ASUS S14NA-U12/ASMB11 ir CEB formāta servera mātesplate, paredzēta AMD EPYC 8004 sērijas procesoriem ar Socket SP6 ligzdu. Tā nodrošina 12 DDR5 RDIMM atmiņas slotus ar atbalstu 96 GB moduļiem darbināmiem 4000 MT/s, divas M.2 pieslēgvietas, divus 25G SFP28 portus un RJ‑45 LAN portu. Uz plates ir USB 3.2 Gen1 Type‑A porti, VGA (D‑Sub), TPM savienotājs un seriālā porta galvene. Piemērota augstas blīvuma serveru lietojumiem, uzņēmuma datu glabāšanai un tīkla risinājumiem; rīkojieties ar elektroniskajām komponentēm piesardzīgi.

Priekšrocības

Mātesplate nodrošina lielu atmiņas kapacitāti ar 12 DDR5 RDIMM slotiem un atbalstu augstām atmiņas frekvencēm, ātru tīkla savienojumu ar diviem 25G SFP28 portiem un modernas paplašināšanas iespējas — 2× PCIe x16 Gen5 un 1× PCIe x8 Gen5. Iebūvētās funkcijas, piemēram, USB 3.2 Gen1, TPM, VGA un seriālā galvene, atvieglo sistēmas integrāciju un pārvaldību. Divas M.2 pieslēgvietas nodrošina kompaktu un veiktspējīgu lokālo krātuvi.

Piemērots

• Augstas blīvuma stendu serveri
• Uzņēmuma krātuves risinājumi un SAN mezgli
• Tīkla ierīces un edge skaitļošana
• Virtualizācijas resursdatori un skaitļošanas kopas

Galvenās specifikācijas

• Ligzda: SP6 (AMD EPYC 8004 sērijai)
• Atmiņa: DDR5 RDIMM, 12 DIMM sloti, atbalsta 96 GB moduļus, 4000 MT/s
• Tīkls: 2× 25G SFP28 porti, 1× RJ‑45 Ethernet ports
• Krātuve: 2× M.2 sloti
• Paplašināšanas sloti: 2× PCIe x16 Gen5, 1× PCIe x8 Gen5
• Iekšējie savienojumi: USB 3.2 Gen1 galvene, TPM savienotājs, seriālā porta galvene
• Aizmugures panelis: VGA (D‑Sub), 2× USB 3.2 Gen1 Type‑A, 1× USB 3.2 Gen1 Type‑A
• Darbības temperatūra: 10 – 35 °C; uzglabāšanas temperatūra: -40 – 70 °C; uzglabāšanas mitrums: 20 – 90% RH

Kā lietot

Uzstādiet AMD EPYC 8004 sērijas procesoru Socket SP6 ligzdā, ievērojot mātesplates un procesora uzstādīšanas norādījumus. Aizpildiet 12 DDR5 RDIMM slotus pēc ieteicamajiem kanālu aizpildīšanas noteikumiem un, ja nepieciešams, uzstādiet M.2 diskus divos M.2 slotos. Pievienojiet SFP28 transīverus vai RJ‑45 tīkla kabeli tīkla piekļuvei. Pieslēdziet barošanu, priekšējā paneļa savienotājus un nepieciešamos perifērijas ierīces USB, VGA un seriālajai galvenei. Konfigurējiet BIOS/firmware un operētājsistēmas iestatījumus atbilstoši servera darba slodzei un krātuves/tīkla ierīcēm.

Ieteikumi lietošanai

Rīkojieties ar mātesplati un komponentēm, izmantojot ESD aizsardzību; izvairieties no tiešas saskares ar atklātām elektroniskām detaļām. Nodrošiniet atbilstošu korpusa gaisa plūsmu un dzesēšanu, lai darba temperatūra saglabātos 10–35 °C robežās.
