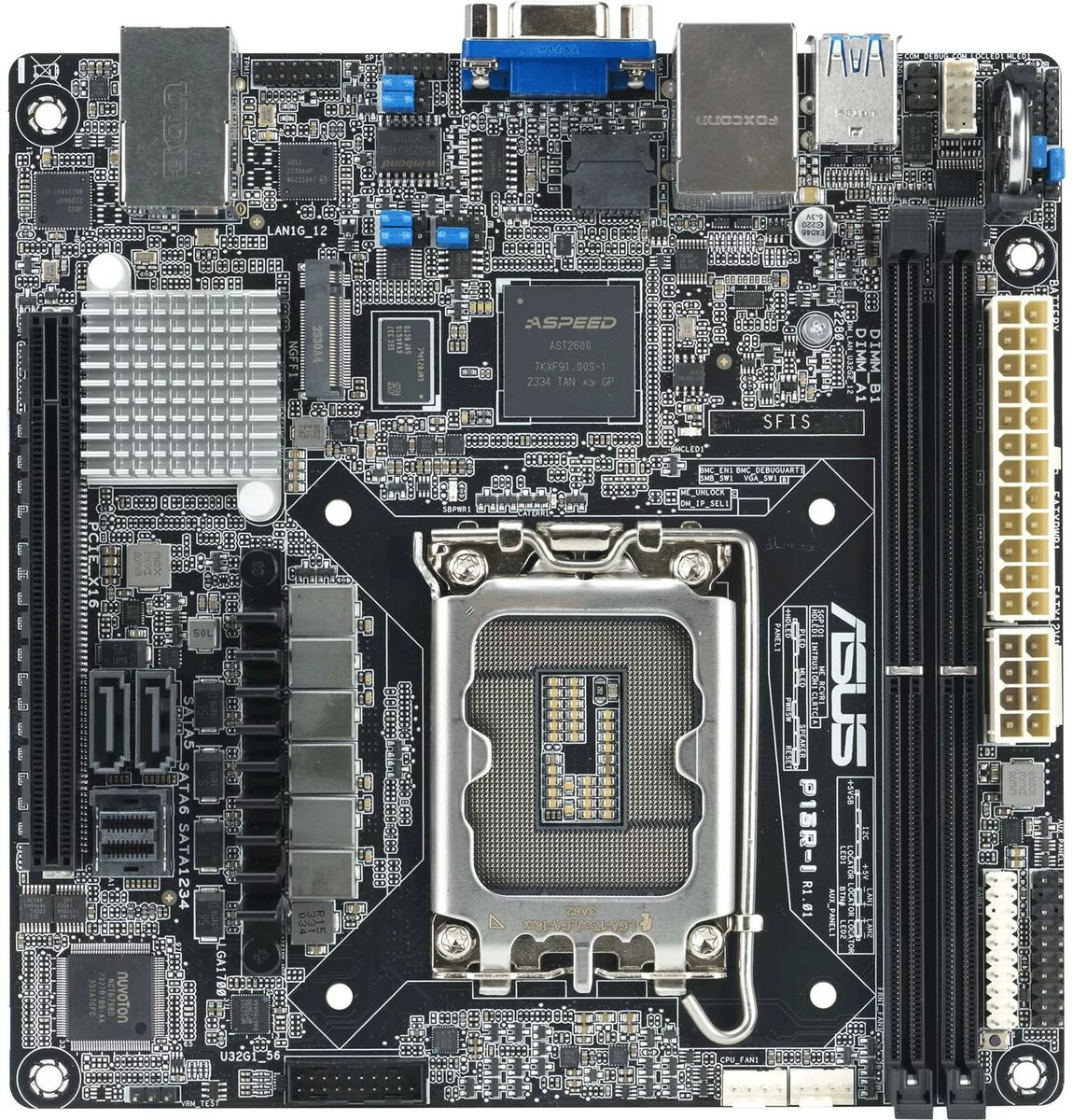

Mātesplate ASUS P13R-I Mini ITX, Intel C262 čipsēta, LGA 1700, DDR5, 2x DIMM, 64 GB, 6x SATA III, 3x RJ-45

ASUS P13R-I ir Mini ITX servera mātesplate ar Intel C262 čipsetu un LGA 1700 ligzdu. Tā paredzēta kompaktiem serveriem vai NAS ierīcēm un atbalsta Intel® Pentium® procesorus, līdz 64 GB DDR5 atmiņu divos DIMM slotos ar ECC atbalstu un divkanālu režīmu. Komplektā ir vairāki krātuves un savienojumu risinājumi, pasīva dzesēšana un izmērs 170 × 170 mm.

Priekšrocības

Mātesplate apvieno servera klases Intel C262 čipsetu ar Mini ITX formfaktoru, saglabājot svarīgas funkcijas: ECC atbalsts, seši SATA III porti un M.2 PCIe 4.0 (2280) slots NVMe diskiem. Iebūvētā AST2600 grafika ar 64 MB atmiņas un trīs Gigabit Ethernet porti nodrošina pamata attālinātas pārvaldības iespējas un stabilu tīkla savienojumu. Pasīvā dzesēšana un kompaktais izmērs padara to piemērotu nelieliem un klusākiem korpusiem.

Piemērots

• Kompaktiem mājas vai mazā biroja serveriem
• NAS (tīkla uzglabāšanas) konstrukcijām
• Malas un iebūvētām sistēmām, kur vajadzīgs ECC
• Sistēmām ar nepieciešamību pievienot vairākus SATA diskus un vienu NVMe

Galvenās specifikācijas

• Formfaktors: Mini ITX (170 × 170 mm)
• Čipsets: Intel C262
• CPU ligzda: LGA 1700 (saderīga ar Intel Pentium)
• Atmiņa: 2 × DIMM, DDR5‑SDRAM, divkanālu, ECC atbalsts, līdz 64 GB, līdz 4800 MHz
• Iebūvētā grafika: AST2600 ar 64 MB video atmiņas
• Krātuve: 6 × SATA III, 1 × M.2 (2280) PCIe 4.0
• Paplašinājumi: 1 × PCIe x16 (Gen5)
• Tīkls: 3 × Gigabit RJ‑45 Ethernet (nav Wi‑Fi)
• Aizmugures I/O: 1 × VGA (D‑Sub), 2 × USB 3.2 Gen 2 Type‑A, 2 × USB 3.2 Gen 1 Type‑A
• Iekšējie konektori: TPM konektors, priekšējās paneļa konektors, korpusa atvēršanas sensors, 1 × CPU ventilatora konektors, 2 × korpusa ventilatoru konektori, 1 × COM
• Atbalstītie disku tipi: HDD un SSD, atbalsts līdz 7 diskiem
• Darbības temperatūra: 10–50 °C; uzglabāšanas temperatūra: −40–70 °C; uzglabāšanas relatīvā mitrums: 20–90%

Kā lietot

Uzstādiet LGA 1700 procesoru no atbalstītajām Intel Pentium sērijām un ievietojiet līdz diviem DDR5 DIMM moduļiem, ievērojot plates rokasgrāmatu ECC iestatījumiem un divkanāla konfigurācijai. Pieslēdziet SATA diskus pie sešiem SATA III portiem un, ja nepieciešams, ievietojiet M.2 2280 NVMe moduli PCIe 4.0 slotā. Pievienojiet barošanu, priekšējā paneļa savienotājus, TPM un tīkla kabeļus, pēc tam montējiet mātesplati atbilstošā Mini ITX korpusā ar pietiekamu pasīvo gaisa plūsmu. Pievienojiet periferijas aizmugures portiem un veiciet BIOS/firmware konfigurāciju atbilstoši servera vai NAS lietošanai.

Ieteikumi lietošanai

Izvairieties no kontakta ar šķidrumiem un mitrumu, lai novērstu bojājumus. Lai nodrošinātu uzticamu ilgtermiņa darbību servera vai NAS vidē, izmantojiet ECC atmiņu, nodrošiniet pietiekamu apkārtējo ventilāciju, pat ja pielietota pasīva dzesēšana, un ievērojiet ražotāja norādījumus par savienojumiem un BIOS iestatījumiem.
