PCIe kontrolieris Axagon PCEA-S4N 4x sērijveida

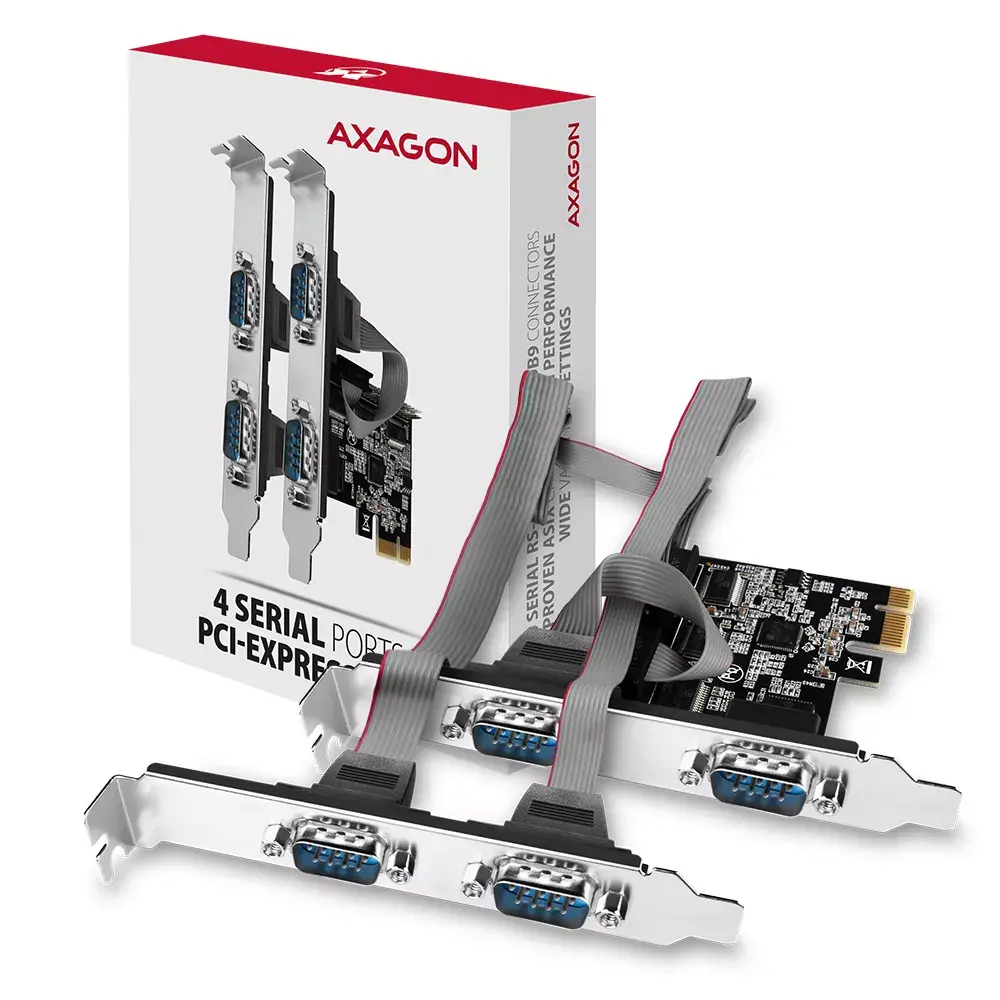

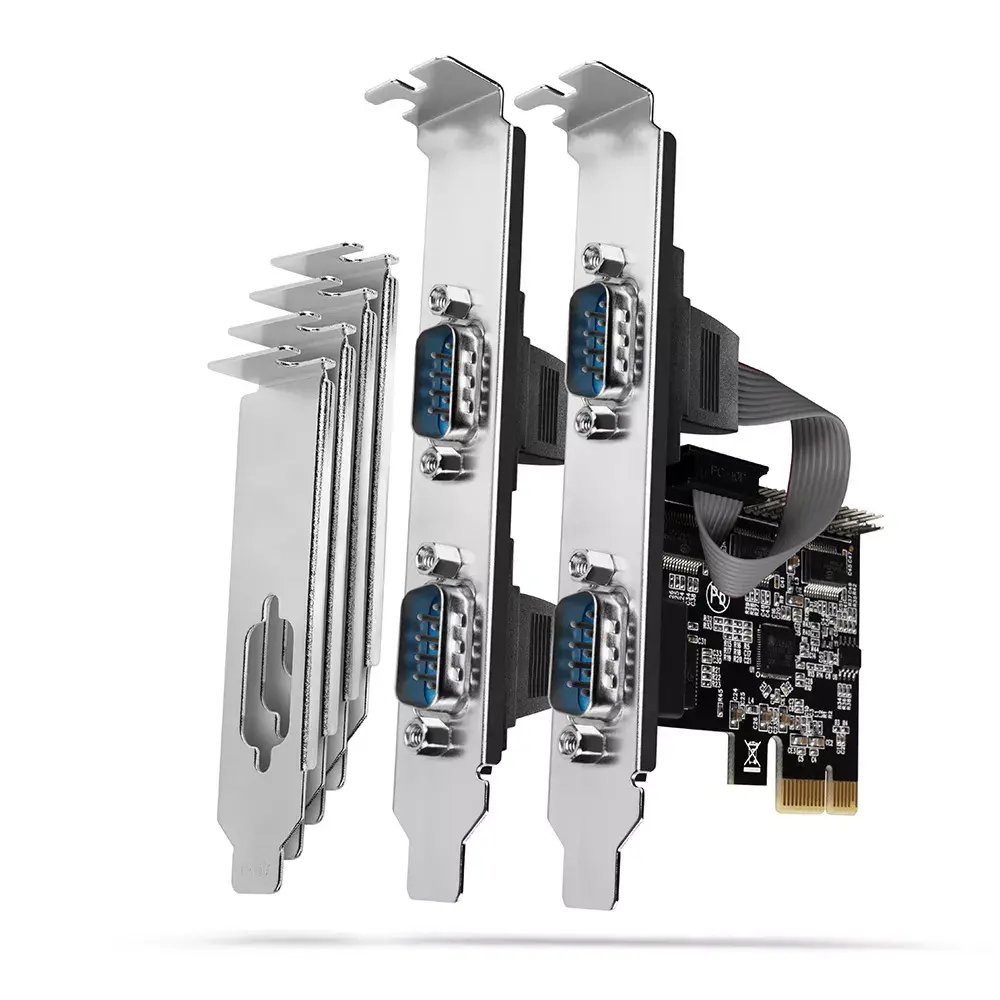

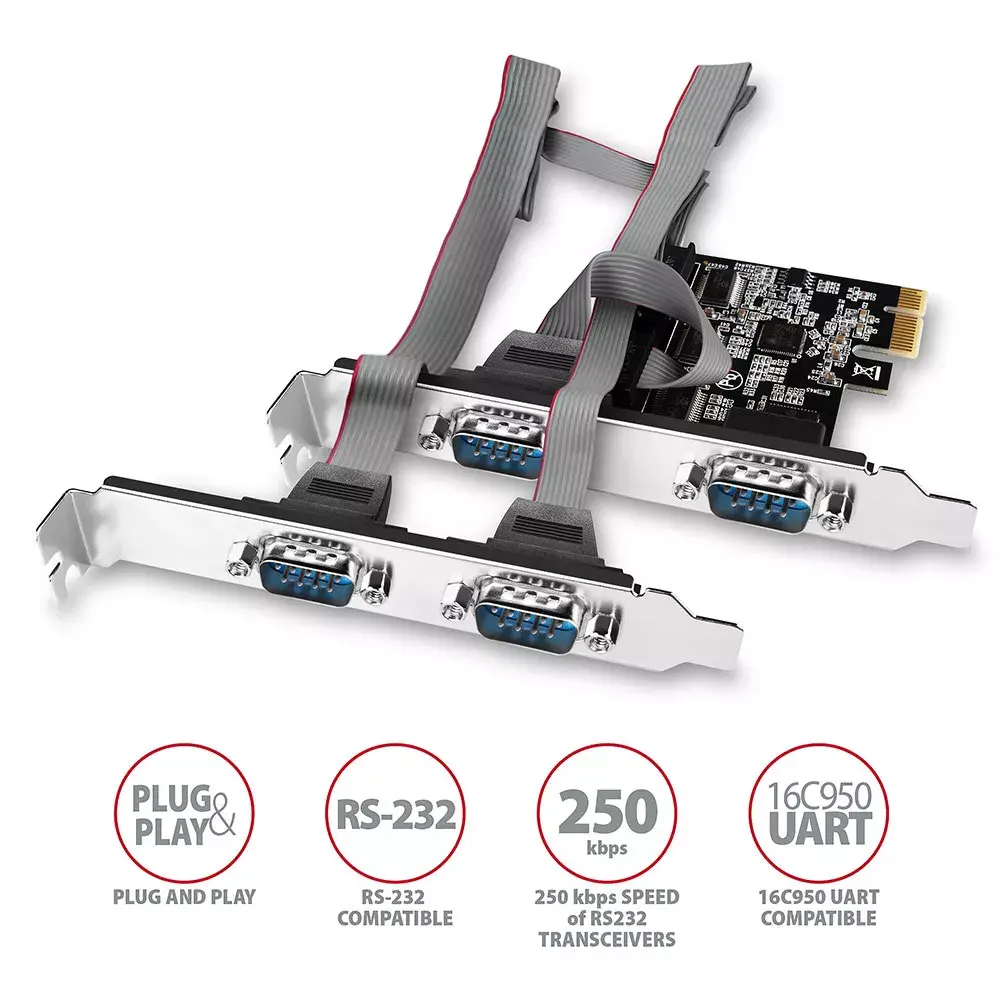

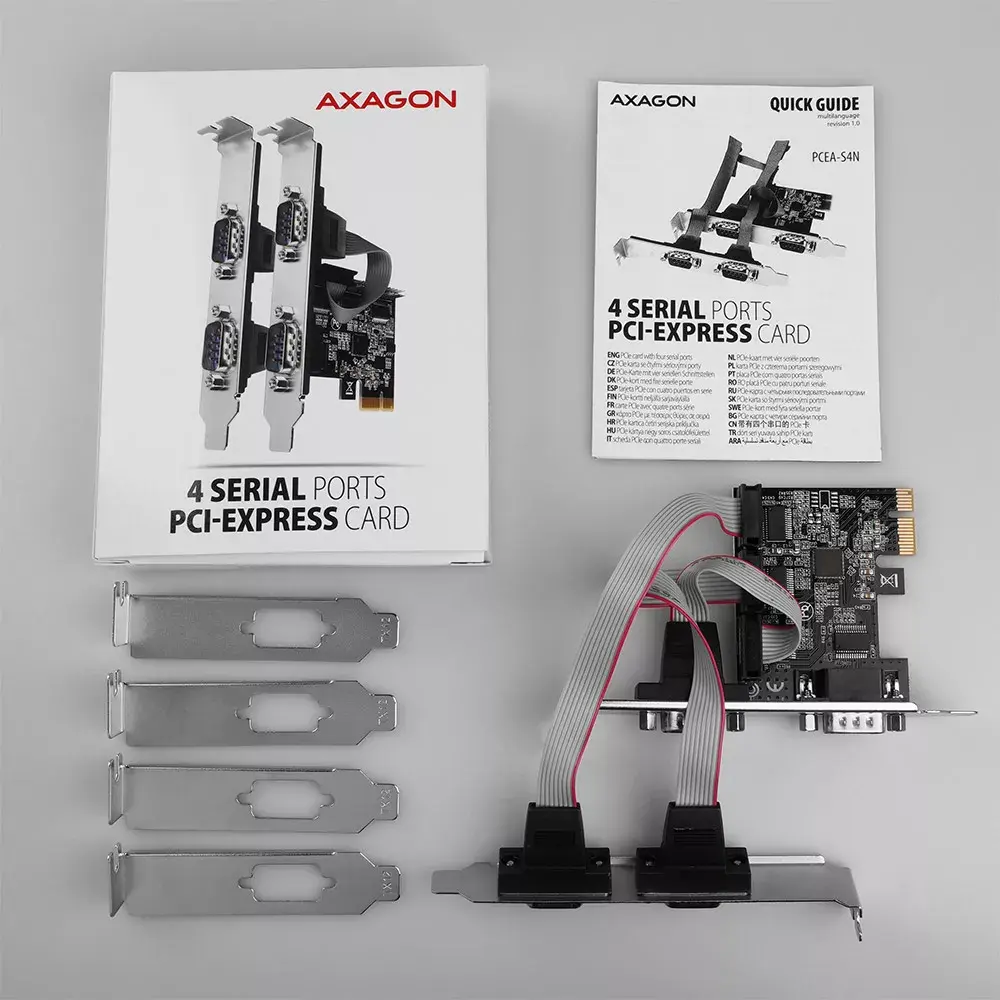

AXAGON PCEA-S4N PCI-Express karte paplašina galddatora iespējas, pievienojot četras RS-232 sērijas portas ar DB-9 savienotājiem. Ierīce izmanto ASIX AX99100 čipsetu un PCIe x1 saskarni (PCIe 2.0, 5 Gbit/s). Komplekts ietver standarta un zema profila kronšteinus montāžai dažādos korpusos.

Priekšrocības

Kontrolieris nodrošina uzticamu sērijas datu pārraidi pateicoties saderībai ar 16C550 sērijas UART un paplašinātajām versijām, 256 baitu FIFO buferiem katrai portai un garantētam datu plūsmas ātrumam līdz 250 kBd ar atbilstošiem draiveriem. Ierīce piedāvā plašu signālu atbalstu, paaugstinātu ESD aizsardzību un izvēli starp standarta un zema profila kronšteiniem uzstādīšanai dažādos datoros.

Piemērots

• Savienošanai ar rūpnieciskām un tirdzniecības ierīcēm (ATM, kase, POS, svītrkodu skeneri)
• Mašīnu vadībai un automatizācijai (CNC iekārtas, PLC)
• Darbiem ar vecākām sērijas ierīcēm (modemi, PDA, sērijas planšetdatori)
• Sistēmu integratoriem un servisa speciālistiem, kuri pievieno RS-232 portus datoram

Atslēgas specifikācijas

• Saņēmēj­saskarne: PCI-Express 2.0 x1 (saderīga ar PCIe 1.0a/1.1/2.1/3.0), 5 Gbit/s vienai līnijai

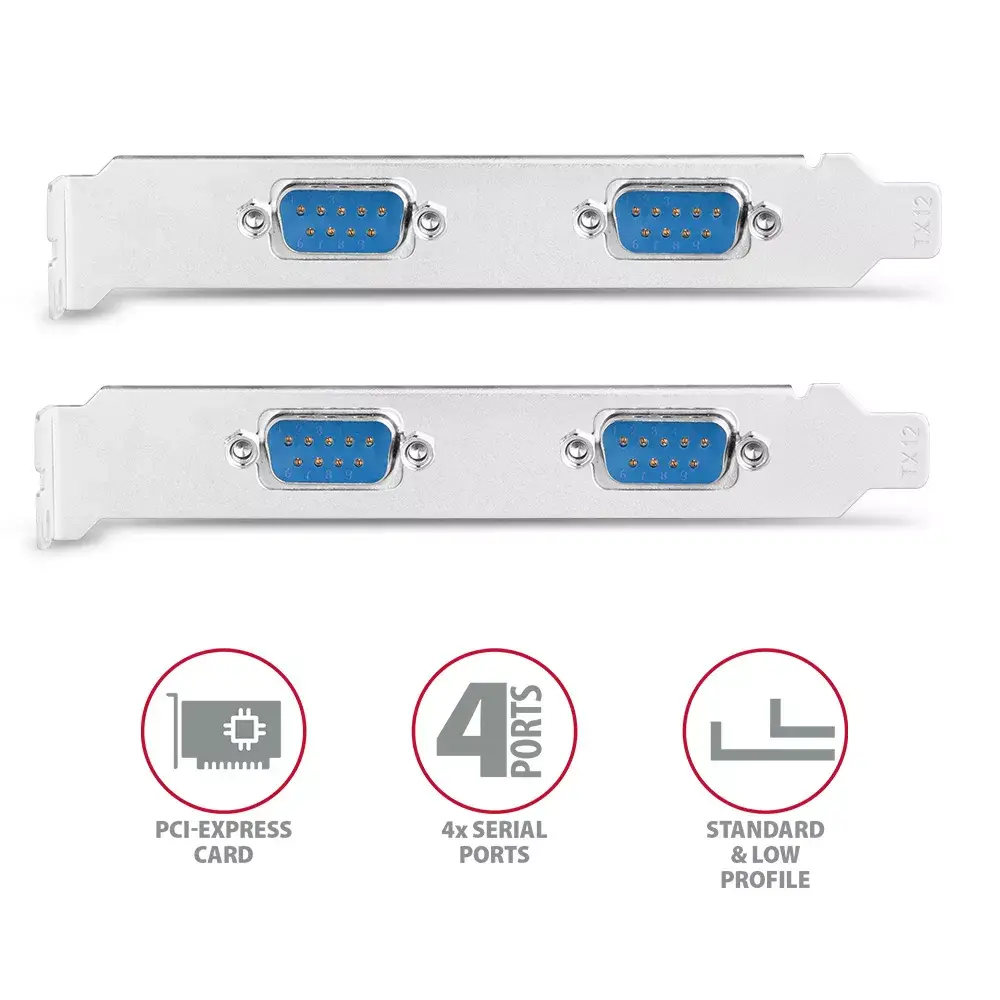

• Izvade: 4× RS-232 porti ar DB9 vīriešu savienotājiem (porti uz kartes kronšteina un uz atsevišķa kronšteina, pieslēdzama ar kabeli)
• UART saderība: 16C550 / Extended 16C550 / 16C950
• Maksimālais garantētais pārraides ātrums: līdz 250 kBd (atkarīgs no draiveriem)
• FIFO sūtīšanai/saņemšanai: 256 baiti katrai portai
• Atbalstītie signāli: TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
• Konfigurējams: pārraides ātrums, vārda garums (5–9 biti), paritāte (nav, pāra, ne pāra, mark, space), stop biti (1, 1.5, 2), plūsmas kontrole (Xon/Xoff, aparatūra, nav)
• ESD aizsardzība: >±15 kV gaisa izlāde, ±8 kV kontakta izlāde
• Čipsets: ASIX AX99100
• Atbalstītās OS: Windows XP / Vista / 7 / 8 / 8.1 / 10 un jaunākas; Windows Server 2003 / 2008 / 2012 / 2016 un jaunākas (32/64 bitu)

Kā lietot

Ievietojiet PCEA-S4N pieejamā PCIe slotā (x1/x4/x8/x16) uz mātesplates. Uzstādiet un pievienojiet atbilstošo kronšteinu (standarta vai zema profila) un nostipriniet karti. Pievienojiet sērijas ierīces DB-9 portiem uz kartes kronšteina vai uz atsevišķā kronšteina, kas savienots ar kabeli. Pēc vajadzības instalējiet draiverus; atbalstītajās Windows versijās iespējama automātiska Plug and Play konfigurācija IRQ un I/O adresēm.

Lietošanas ieteikumi

Lai nodrošinātu stabilu datu pārraidi, izmantojiet kvalitatīvus DB-9 kabeļus un pārliecinieties, ka ātruma un plūsmas kontroles iestatījumi atbilst pievienoto ierīču parametrām. Rūpnieciskā vidē pārbaudiet zemējumu un izmantojiet ESD aizsardzību, lai samazinātu bojājumu risku.
