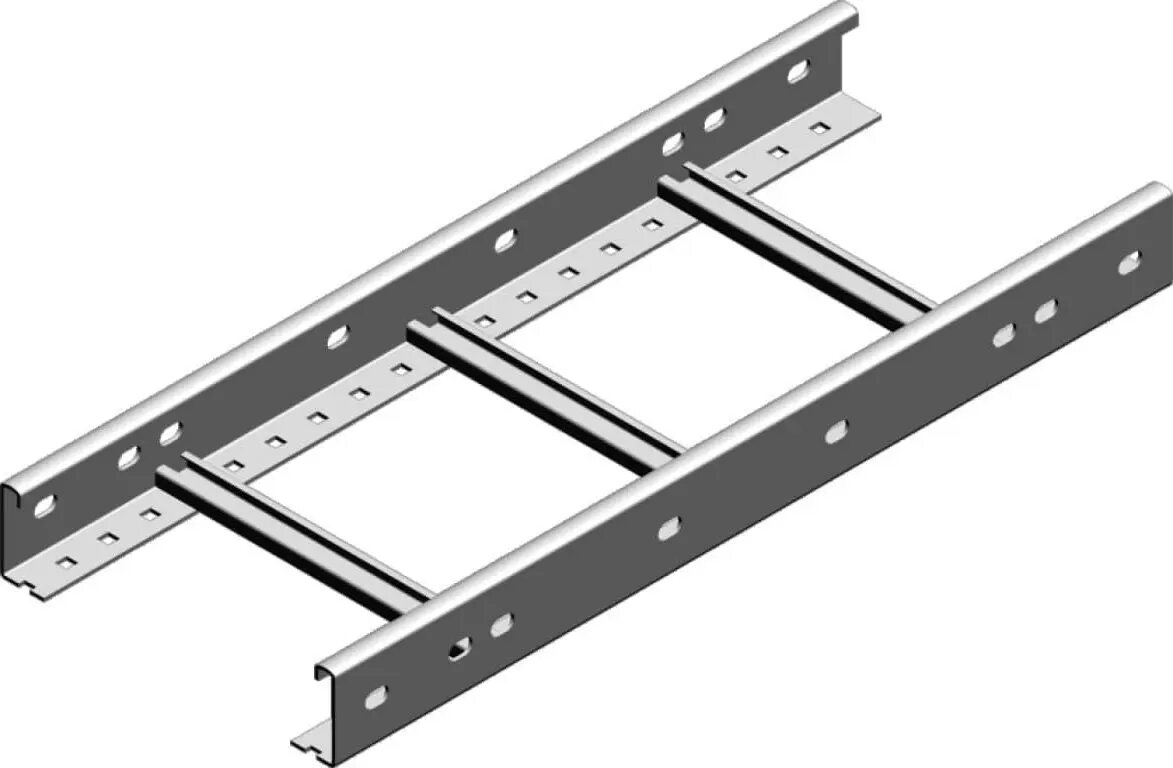

Kabeļu kāpne Baks DUP200H60/3N 466320 — 200x60 mm, 3 m, cinkota

Baks DUP200H60/3N ir 3 m garš kabelu kāpņu elements ar 200x60 mm profilu un cinkotu virsmu korozijas aizsardzībai. Šī kāpne nodrošina stabili atbalstu un skaidru maršrutu kabeliem uz sienām, pie griestiem vai uz speciāliem balstiem, vienlaikus ļaujot gaisa apmaiņu un siltuma izkliedi ap kabeļiem.

Priekšrocības

Cinkotā apdare samazina rūsas risku un pagarina produkta kalpošanas laiku vidē ar mērenu mitrumu. Kāpņu konstrukcija sniedz mehānisku atbalstu un ļauj ērti piestiprināt kabeļus ar saistēm vai skavām. 3 m garums samazina savienojumu skaitu garos posmos, kas vienkāršo uzstādīšanu un nodrošina vienmērīgāku stiprinājumu. 200×60 mm profila izmērs ir piemērots dažādu kabelu saišķiem, nodrošinot nepieciešamo ventilāciju.

Piemērots

• Barošanas un vadības kabelu izkliede komerciālās un rūpnieciskās ēkās
• Uzstādīšanai gar sienām, pie griestiem vai uz kronšteiniem
• Instalācijām, kur nepieciešama ventilācija un siltuma atvade no kabeļiem
• Gadījumiem, kad nepieciešama korozijas izturīga virsma

Kad var nebūt piemērots

Kāpne nav paredzēta nest smagas slodzes ārpus kabeļu atbalsta; to nedrīkst izmantot kā konstrukcijas atbalstu cauruļvadiem vai smagai iekārtai bez inženiertehniskas pārbaudes. Agressīvā ķīmiskā vidē vai pastāvīgā sāls miglas iedarbībā var būt nepieciešama nerūsējošā tērauda versija vai papildu aizsargpārklājums.

Galvenās specifikācijas

• Garums: 3,0 m
• Profilas izmērs (platums × augstums): 200 × 60 mm
• Konstru kcija: kāpņu tipa kabelu trauks ar šķērssijām kabeļu atbalstam
• Apdare: cinkota virsma korozijas aizsardzībai
• Montāža: sienas, griestu vai kronšteinu stiprinājums

Kā lietot

Izplānojiet kabelu maršrutu un atbalsta soļus, ņemot vērā kabeļu svaru un vietējās normas. Novietojiet kāpņu sekcijas uz sagatavotiem kronšteiniem, savienojiet ar atbilstošām savienojošām plāksnēm un stiprinājumu. Pārliecinieties par līnijas izlīdzināšanu un nostipriniet kāpni pie balstiem ar skrūvēm. Uzklājiet kabeļus pāri šķērssijām, nodrošinot nepieciešamo atdalījumu starp dažāda veida kabeļiem, un nostipriniet kabeļus ar saistēm vai skavām. Pēc uzstādīšanas pārbaudiet savienojumu drošību un stabilitāti.

Uz kā jāpievērš uzmanība pirms pirkuma

• Mēriet maršrutu un aprēķiniet nepieciešamo kopgarumu, iekļaujot savienojumus un balstus
• Pārliecinieties, ka 200×60 mm profils atbilst kabeļu apjomam un nepieciešamajiem spraugām
• Novērtējiet vides apstākļus — vai cinkotā apdare ir pietiekama vai nepieciešama nerūsējošā tērauda vai papildu pārklājums
• Pārbaudiet stiprinājumu un piederumu savietojamību ar izvēlēto atbalsta sistēmu

Lietošanas ieteikumi

Uzstādiet sekcijas ar regulāru atbalsta soli, lai samazinātu lokšanos. Lietojiet ar sistēmu saderīgus piederumus — līkumi, krustojumi un savienojošās plāksnes. Nodrošiniet nepieciešamo zemējumu, ja to prasa vietējie noteikumi, un ievērojiet korozijas aizsardzības prasības uzstādīšanas laikā.
