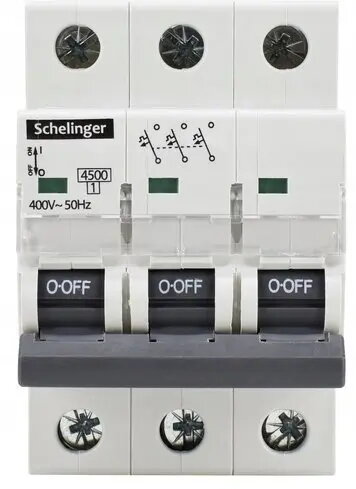

Automātslēdzis Schelinger A02-G7-3P-B10 3P B 10A 4.5kA AC

Schelinger A02-G7-3P-B10 ir augstas kvalitātes 3-polu automātiskais slēdzis, kas izstrādāts, lai nodrošinātu uzticamu elektrisko ķēžu aizsardzību gan dzīvojamās, gan komerciālās telpās. Šī ierīce ir īpaši paredzēta strāvas plūsmas uzraudzībai un automātiskai strāvas atslēgšanai pārslodzes vai īssavienojuma gadījumā, tādējādi novēršot elektroinstalācijas un pievienoto ierīču bojājumus. Ar savu izturīgo konstrukciju un precīzo atslēgšanās mehānismu tas kalpo kā būtisks komponents elektrisko sadales sistēmu drošības un stabilitātes uzturēšanai.

Priekšrocības

Šis automātiskais slēdzis piedāvā izcilu uzticamību, pateicoties B tipa atslēgšanās raksturlīknei, kas ir optimizēta vispārējas nozīmes lietojumiem ar zemām palaišanas strāvām. 3-polu konfigurācija ļauj vienlaikus aizsargāt trīsfāžu ķēdes, nodrošinot līdzsvarotu darbību un visaptverošu drošību. Tā kompaktais dizains atvieglo uzstādīšanu standarta sadales skapjos, savukārt 4.5kA atslēgšanas spēja nodrošina pietiekamu aizsardzību pret tipiskiem īssavienojumiem, kas sastopami standarta elektriskajās instalācijās.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo telpu apgaismojuma un jaudas ķēdēm
• Trīsfāžu elektroierīču aizsardzībai
• Vispārējai elektriskās infrastruktūras uzturēšanai

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai augstas jaudas rūpnieciskās vidēs, kur bojājuma strāva var pārsniegt 4.5kA. Tāpat tā nav piemērota ķēdēm ar augstu palaišanas strāvu, piemēram, lieliem motoriem vai transformatoriem, kur B tipa vietā būtu nepieciešama C vai D tipa atslēgšanās raksturlīkne.

Galvenās tehniskās specifikācijas

• Polu skaits: 3
• Atslēgšanās raksturlīkne: B
• Nominālā strāva: 10A
• Atslēgšanas spēja: 4.5kA
• Sistēmas tips: maiņstrāva (AC)

Kā lietot

Automātiskais slēdzis jāuzstāda kvalificētam elektriķim uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir droši pievienoti ieejas spailēm un slodzes kabeļi — izejas spailēm, ievērojot uz ierīces norādīto elektroinstalācijas shēmu. Pēc uzstādīšanas pārslēdziet sviru pozīcijā 'ON', lai ieslēgtu ķēdi. Ja slēdzis nostrādā, pirms slēdža atiestatīšanas izmeklējiet pārslodzes vai īssavienojuma cēloni.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 10A nominālā strāva atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, ka 4.5kA atslēgšanas spēja ir pietiekama paredzamajai bojājuma strāvai uzstādīšanas vietā.
• Apstipriniet, ka jūsu elektriskajai sistēmai ir nepieciešama 3-polu konfigurācija.
• Pārbaudiet saderību ar esošo sadales skapi un DIN sliedes montāžas sistēmu.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir pilnībā atslēgta, pirms mēģināt veikt jebkādus uzstādīšanas vai apkopes darbus pie automātiskā slēdža, lai novērstu elektriskās strāvas trieciena risku.
