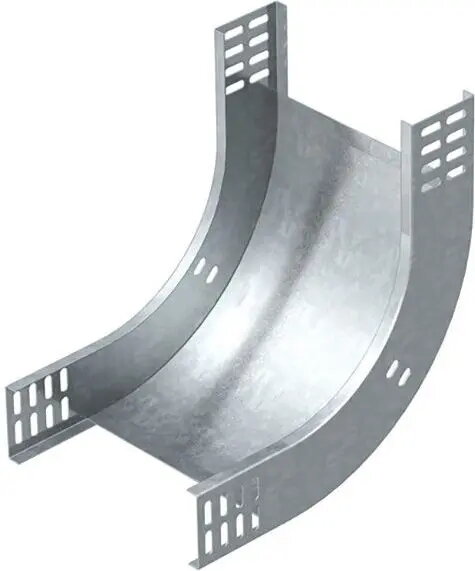

Obo Bettermann 90° vertikālais kāpjošais līkums kabeļu teknēm, 60 mm augstums, FS apdare

Obo Bettermann 90° vertikālais kāpuma līkums ir profesionāla kabeļu pārvaldības sastāvdaļa, kas izstrādāta, lai nodrošinātu vienmērīgu virziena maiņu kabeļu kanālu sistēmās. Ar 60 mm malu augstumu šis savienotājelements ļauj veikt precīzu 90 grādu vertikālo pāreju, nodrošinot kabeļu aizsardzību un sakārtotību pat sarežģītos arhitektūras izkārtojumos. Komponents ir izgatavots ar izturīgu cinkota tērauda (FS) pārklājumu, nodrošinot uzticamu darbību standarta rūpnieciskās un komerciālās elektroinstalācijās.

Priekšrocības

Šis vertikālais līkums piedāvā izcilu strukturālo integritāti, nodrošinot, ka kabeļu kanālu sistēma saglabā savu formu un stabilitāti vertikālās izvietošanas laikā. Cinkotais pārklājums nodrošina konsekventu aizsardzības slāni pret vides iedarbību, padarot to par uzticamu izvēli ilgtermiņa infrastruktūras projektiem. Tā konstrukcija ir īpaši optimizēta ērtai integrācijai ar esošajām 60 mm augstuma kabeļu kanālu sistēmām, samazinot uzstādīšanas laiku un nodrošinot drošu savienojumu, kas samazina kabeļu bojājumu risku pārejas punktos.

Piemērots

• Rūpnieciskiem elektrotehnikas infrastruktūras projektiem
• Komerciālo ēku kabeļu pārvaldības sistēmām
• Vertikālai kabeļu izvietošanai datu centros
• Kabeļu kanālu pārejai starp dažādiem sienu vai griestu līmeņiem

Kad tas var nebūt piemērots

Šis komponents nav paredzēts lietošanai ļoti korozīvā vidē, piemēram, āra zonās, kas pakļautas sāls miglai vai spēcīgai ķīmiskai iedarbībai, kur būtu nepieciešami karsti cinkoti vai nerūsējošā tērauda alternatīvas. Turklāt tas ir īpaši izstrādāts 60 mm malu augstuma kanāliem un nebūs savietojams ar sistēmām, kurām ir citi izmēri.

Galvenās specifikācijas

• Leņķis: 90 grādi
• Malu augstums: 60 mm
• Dziļums: 300 mm
• Materiāla apdare: Cinkots tērauds (FS)
• Tips: Vertikālais kāpuma līkums

Kā lietot

Lai uzstādītu vertikālo kāpuma līkumu, savietojiet savienotājelementu ar esošo kabeļu kanālu sekciju galiem. Pārliecinieties, ka malu augstums precīzi sakrīt, lai saglabātu kabeļu trases strukturālo nepārtrauktību. Nostipriniet līkumu pie kanālu sekcijām, izmantojot piemērotus stiprinājumus vai savienojuma elementus, kas ieteikti konkrētajai kanālu sistēmai. Pārbaudiet, vai līkums ir stingri piestiprināts un vai nav atklātas asas malas, kas uzstādīšanas laikā varētu sabojāt kabeļu izolāciju.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu pašreizējās kabeļu kanālu sistēmas malu augstums ir tieši 60 mm.
• Apstipriniet, ka kanāla platums atbilst šī elementa 300 mm dziļumam.
• Novērtējiet uzstādīšanas vietas vides apstākļus, lai pārliecinātos, ka FS pārklājums ir pietiekams.
• Pārliecinieties, ka jums ir nepieciešamie savietojamie savienojuma elementi montāžai.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka kabeļa lieces rādiuss tiek ievērots saskaņā ar ražotāja specifikācijām uzstādītajiem kabeļiem, lai novērstu signāla zudumu vai mehānisku spriegumu uz vadītājiem.
