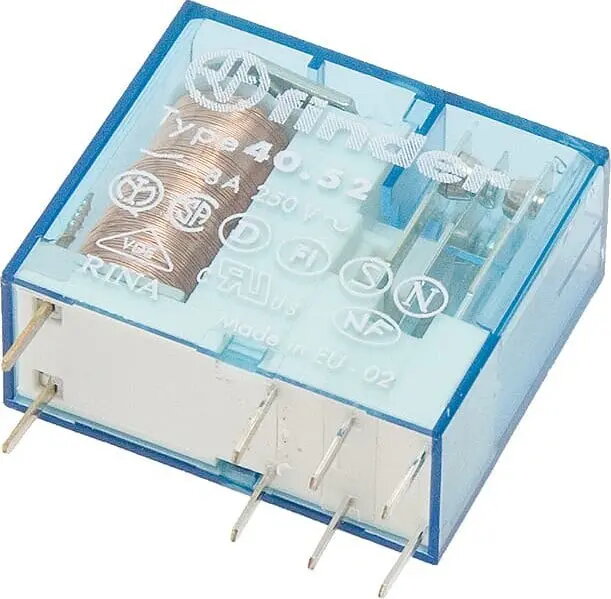

Elektromagnētiskā vadības releja BLOW 3416# (Finder F4.052.9.012) ir kompakts mini relejs ar 12 V līdzstrāvas spoli, paredzēts zemas jaudas ķēžu pārslēgšanai. Ar 8 A pārslēgšanas jaudu tas piemērots vadības skapjiem, automatizācijas sistēmām, HVAC iekārtām un rūpnieciskām lietojuma jomām, kur nepieciešama vienkārša ieslēgšanas/izslēgšanas vadība un vietas ekonomija uzstādīšanas laikā. Releju var uzstādīt uz plates vai atbilstošā ligzdā.
Priekšrocības
Miniatūrais izmērs nodrošina iespēju iekļaut releju ierobežotā telpā, vienlaikus saglabājot nepieciešamo 8 A komutācijas jaudu tipiskām vadības slodzēm. 12 V spoles nominālais spriegums atbilst izplatītām zemsprieguma vadības shēmām. Vienkārša kontaktu konfigurācija atvieglo vadu savienojumu un nomaiņu apkopes laikā, bet montāžas iespējas uz PCB vai ligzdā vienkāršo integrāciju modulārās sistēmās.
Piemērots
- Vadības skapji un sadales kastes rūpniecības iekārtām
- Automatizācijas sistēmu un PLC perifērijas pārslēgšanai
- HVAC vadības shēmām un termostatu kontrolei
- Signaļu pārslēgšanai un zemas jaudas slodžu vadībai uz plates
- Esošu ligzdu releju banku nomaiņai vai modernizācijai
Atslēgas specifikācijas
- Spoles spriegums: 12 V DC
- Pārslēgšanas jauda: 8 A
- Releja tips: elektromagnētiskais mini relejs
- Montāža: uz PCB vai atbilstošā ligzdā
- Kontaktu konfigurācija: vienkārša ieslēgšana/izslēgšana (atkarībā no bāzes)
Kā lietot
Uzstādiet releju uz atbilstošas plates vietas vai ievietojiet to savietojamā ligzdā, ievērojot iekārtas montāžas norādījumus. Pievienojiet 12 V DC spoles barošanu pie spoles klemēm un pieslēdziet slodzi pie kontaktiem, pārbaudot klemmu nozīmi un polaritāti, ja nepieciešams. Pārliecinieties, ka slodzes strāva nepārsniedz 8 A, izmantojiet atbilstošus drošinātājus vai automātiskos izslēgējus. Pēc uzstādīšanas veiciet darbības pārbaudi, lai pārliecinātos par pareizu pārslēgšanos.
Lietošanas ieteikumi
Lietojiet releju tikai tā nominālos sprieguma un strāvas parametros, izvairieties no ilgstošas darbības pie maksimālām slodzēm, un, vadot spolē no elektroniskām shēmām, nodrošiniet impulsu slāpēšanu. Lai nodrošinātu ilgtermiņa uzticamību, izmantojiet drošas ligzdas un plates izkārtojumu, kā arī ņemiet vērā apkārtējo temperatūru un ventilāciju blīvi izvietotos vadības skapjos.
