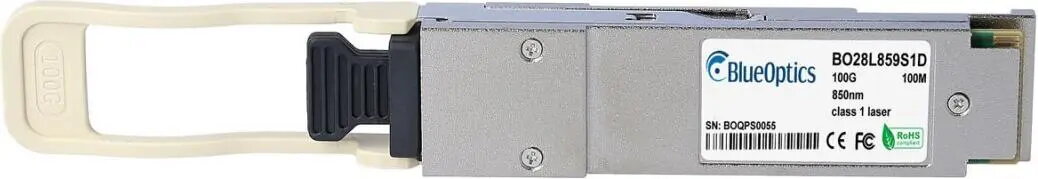

BlueOptics QSFP28 transīvers 9370CSFP100G-0010 100GBASE-SR4 MPO/MTP daudzrežīmu 4×850nm 100m DDM 0–+70°C

BlueOptics QSFP28 transīvers 9370CSFP100G-0010 ir 100GBASE‑SR4 multimodāls optisks modulis, paredzēts datu centru un augstas caurlaidspējas tīklu savienojumiem. Tas nodrošina četras paralēlas 850 nm joslas un MPO/MTP savienotāju, atbalstot 100 Gbit/s pārraidi pa multimodālo šķiedru līdz 100 metriem. Modulis atbalsta digitālo diagnostiku (DDM/DOM) un darbojas pie apkārtējās temperatūras no 0°C līdz +70°C.

Priekšrocības

QSFP28 transīvers piedāvā augstu portu blīvumu un paralēlo optiku, kas vienkāršo kabeļu izvietojumu un samazina savienojumu aiztures. MPO/MTP interfeiss ļauj izmantot daudzstieples trunk‑kabeļus un efektīvi integrēt moduļus augstas blīvuma paneļos. DDM/DOM funkcionalitāte nodrošina reāllaika datus par optisko jaudu, temperatūru un citiem nepieciešamiem parametriem, atvieglojot diagnostiku. Multimodālā konstrukcija un 100 m darbības rādiuss ir piemēroti tipiskiem starprindavu savienojumiem datu centros.

Piemērots

• 100 Gbit/s savienojumiem datu centros un serveru fermās
• Kortiem multimodāliem savienojumiem līdz 100 m
• Spine‑and‑leaf un agregācijas slāņa savienojumiem
• Augstas blīvuma optiskajām paneļām ar MPO/MTP kabeļiem

Atslēgas tehniskās īpašības

• Formfaktors: QSFP28, 4 joslu paralēlā optika
• Protokols: 100GBASE‑SR4
• Viļņa garums: 4 × 850 nm
• Savienotājs: MPO/MTP daudzstieples interfeiss
• Maksimālais attālums: līdz 100 m uz multimodālās šķiedras (atkarīgs no OM3/OM4)
• Atbalsts digitālai diagnostikai (DDM/DOM)
• Darbības temperatūra: 0°C līdz +70°C

Kā lietot

Uzstādiet QSFP28 transīveru atbilstošā QSFP28 portā saskaņā ar ierīces ražotāja norādījumiem, pārliecinoties, ka modulis ir pareizi nostiprināts. Pievienojiet MPO/MTP multimodālo kabeli, ievērojot atbilstošu savienojuma polaritāti SR4 paralēlajām joslām. Pārliecinieties par saites izveidi un pārbaudiet DDM/DOM rādījumus, izmantojot komutatora vai transīvera pārvaldības interfeisu, lai apstiprinātu optiskās jaudas un temperatūras normas. Ja nepieciešams, ņemiet vērā hostiekārtas prasības par saderību vai programmaparatūru.

Lietošanas ieteikumi

Lietojiet atbilstoša veida multimodālo šķiedru (OM3 vai OM4) un uzturiet MPO/MTP savienotājus tīrus, lai nodrošinātu stabilu darbību. Nepārsniedziet 100 m ieteikto garumu un regulāri pārraugiet DDM/DOM datus, lai laikus konstatētu signāla pasliktināšanos. Ievērojiet ESD piesardzības pasākumus, manipulējot ar moduli, un glabājiet to aizsargājošā iepakojumā, ja netiek izmantots.
