QSFP28 transīvers BlueOptics EB59-BO, 100GBASE-SR4, MPO/MTP, multimodāls 4×850 nm, 100 m, DDM, 0–70°C

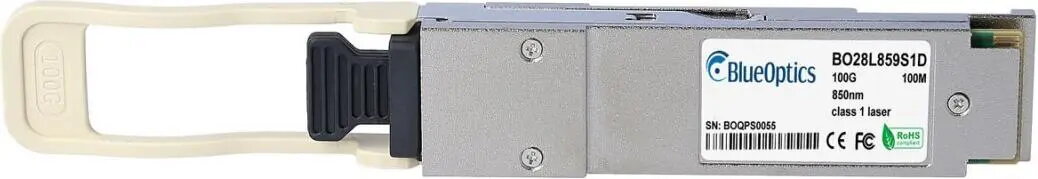

QSFP28 transīvers BlueOptics EB59-BO ir karsti aizvietojams optiskais modulis, paredzēts 100GBASE-SR4 savienojumiem pa viļņu daudzrežīma (multimode) šķiedru. Tas izmanto MPO/MTP savienotāju un četras paralēlas 850 nm optiskās sliedes, nodrošinot līdz 100 Gbit/s pārraides ātrumu līdz 100 metriem uz multimode šķiedru. Modulis atbalsta digitālo diagnostiku (DDM) un darbojas temperatūras diapazonā no 0°C līdz 70°C, kas padara to piemērotu īsā attāluma savienojumiem datu centros un paātrinātām agregācijas līnijām.

Priekšrocības

QSFP28 formfaktors nodrošina augstu portu blīvumu un atbalstu 100GBASE-SR4 savienojumiem. MPO/MTP savienotājs atvieglo paralēlo multimode kabelēšanu un samazina individuālo šķiedru skaitu. Iebūvētais DDM ļauj reāllaikā uzraudzīt raidītāja/saņēmēja jaudu, temperatūru un barošanas spriegumu, kas palīdz uzturēt līnijas ticamību un vienkāršo diagnostiku. Norādītais darbības temperatūras diapazons atbilst ierastajiem datu centru apstākļiem.

Piemērots

• Īsu 100 Gbit/s savienojumu īstenošanai datu centros un serveru telpās
• Augstas blīvuma spine-and-leaf vai agregācijas tīklu izveidei izmantojot multimode šķiedru
• Paralēlo sliežu risinājumiem, kas izmanto MPO/MTP trunk kabeli
• Tīkla iekārtām, kas pieņem QSFP28 moduļus 100GBASE-SR4

Kad var nebūt piemērots

Šis transīvers paredzēts multimode šķiedrai un 850 nm viļņa garumam; tas nav piemērots vienrežīma (single‑mode) tāldarbībai vai LC duplex savienojumiem. Tas nesniedz pārraidi tālāk par norādītajiem 100 metriem multimode vidē. Arī ja mērķa iekārta bloķē trešo pušu optiku, modulis var nebūt izmantojams bez atbalsta no ražotāja ierīces puses.

Atslēgas specifikācijas

• Datu pārraides ātrums: 100 Gbit/s (100GBASE-SR4)
• Optiskās sliedes: 4 × 850 nm
• Savienotāja tips: MPO/MTP (paralēla multimode)
• Maksimālais attālums: līdz 100 metriem uz multimode šķiedras
• Digitālā diagnostika: atbalstīta (DDM)
• Darbības temperatūra: 0°C līdz 70°C
• Formfaktors: QSFP28

Kā lietot

Instalējiet QSFP28 transīveru BlueOptics EB59-BO saderīgā QSFP28 ligzdā slēdžā vai citā tīkla ierīcē, ievērojot ražotāja norādījumus par karsto nomaiņu. Pievienojiet MPO/MTP multimode trunk kabeli, pārliecinoties par konnektora orientāciju un polaritāti. Pārbaudiet savienojuma statusu uz ierīces un, ja nepieciešams, izmantojiet DDM, lai kontrolētu raidīšanas/saņemšanas jaudu, temperatūru un spriegumu. Noņemot moduli, ievērojiet hostierīces procedūras un izmantojiet putekļu aizsargvāciņus, lai aizsargātu savienotājus laikā, kad tie nav pieslēgti.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka mērķa iekārta atbalsta trešo pušu QSFP28 moduļus un 100GBASE-SR4 optiku.
• Verificējiet, ka esošā kabeļu infrastruktūra ir multimode (OM3/OM4) un saderīga ar MPO/MTP savienotājiem.
• Pārliecinieties, ka MPO/MTP polaritāte un vadu kārta atbilst transīvera konfigurācijai abos galos.
• Novērtējiet telpas apkārtējās temperatūras, lai tās atbilstu 0°C–70°C darbības diapazonam.

Lietošanas ieteikumi

Lai nodrošinātu stabilu 100G multimode savienojumu, izmantojiet sertificētus OM3/OM4 trunk kabeļus, pārbaudiet MPO/MTP polaritāti, aktivizējiet DDM uz hostierīces un uzturiet konnektoru tīrību. Veiciet saites testēšanu pēc instalācijas, lai apstiprinātu paredzamo veiktspēju un attālumu.
