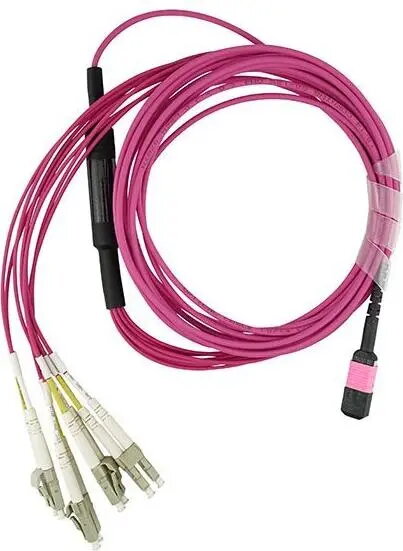

BlueOptics MPO sadalīšanas kabeļis — 4×Duplex LC MCA7J60-C010, 10 m, Multimode OM4 G50/125µm, 3,0 mm LSZH, 8 serdes, MPO bez tapām

BlueOptics MPO–4xDuplex LC multimodes sadales pagarinājums MCA7J60-C010 ir rūpnieciski savienots optiskais kabelis, paredzēts paralēto optisko saišu un augstas blīvuma trunku savienošanai datu centros un uzņēmumu tīklos. Vienā galā ir MPO savienotājs bez tapām, otrā — četras dubultās LC/UPC spailes. Kabelis izmanto OM4 multimodu šķiedru (50/125 µm) ar astoņām serdi, garums 10 m, ārējā apvalka materiāls LSZH, diametrs 3,0 mm, krāsa fuksija. Piegādāts ar mērījumu protokolu, kas apliecina optiskos parametrus.

Priekšrocības

Rūpnīcā pabeigts sadales kabelis nodrošina gatavu risinājumu, lai savienotu MPO trunkus ar vairākām LC ostām bez vietējām terminācijām. OM4 šķiedra uzlabo joslas platumu un samazina modālo izkliedi īsos attālumos, kas ir būtiski paralēto risinājumu gadījumā. LSZH apvalks samazina dūmu un toksisku gāzu emitēšanos slēgtās telpās. 3,0 mm diametrs apvieno elastību ar mehānisku aizsardzību. MPO savienotājs bez tapām samazina tapu bojājumu risku un atbilst adaptatoriem, kas pieņem bez tapu savienotājus.

Piemērots

• Datu centru augstas blīvuma trunku un krustsavienojumu izveidei
• Paralēto optisko saišu risinājumiem, piemēram, 40G un 100G multimodā
• MPO kasetņu savienošanai ar LC patch paneļiem
• Īsiem un vidēja garuma multimodu savienojumiem serveru telpās un telekomu statīvās

Galvenās specifikācijas

• Šķiedras tips: OM4 multimods, 50/125 µm
• Serdes skaits: 8 (sadale uz 4 dubultajām LC pāriem)
• Savienotājs A: MPO bez tapām
• Savienotājs B: 4 × dubultais LC/UPC
• Garums: 10 m
• Apvalks: LSZH, diametrs 3,0 mm, fuksijas krāsa
• Optiskie rādītāji: rūpnīcā testēts, piegādāts ar mērījumu protokolu

Kā lietot

Vilciet kabeli pa piemērotām kabeļu vadām, izvairoties no asiem liekumiem un saspiešanas. Pievienojiet MPO bez tapām gala savienotāju saderīgai trunku kasetei vai paneļiem, kas pieņem bez tapu savienotājus, ievērojot pareizo orientāciju. Ievietojiet četras dubultās LC/UPC spailes mērķa LC ostās vai adapteros. Pārbaudiet savienojumus, izmantojot piegādāto mērījumu protokolu vai ar optisko testierīci, lai pārliecinātos par ievietošanas zudumiem un kanālu kontinuitāti.

Lietošanas ieteikumi

Saglabājiet ražotāja norādīto minimālo liekuma rādiusu (parasti vairākkārt lielāks par kabeļa diametru) un uzlieciet aizsargvāciņus uz neizmantotajiem savienotājiem. Pirms savienošanas izmantojiet MPO un LC tīrīšanas līdzekļus, lai nodrošinātu zemu zudumu savienojumus. Paralēto optisko iekārtu gadījumā ievērojiet aprīkojuma norādījumus par šķiedru polaritāti un kartējumu, lai nodrošinātu pareizu kanālu saskaņošanu.
