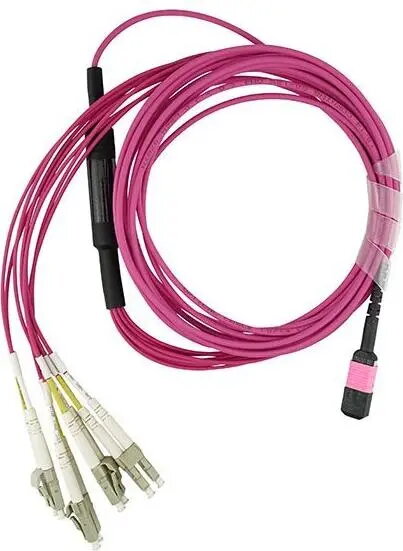

BlueOptics OM4 multimodālais MPO/UPC — 4x Duplex LC/UPC savienojošais kabelis 15 m, G50/125µm, 3.0 mm LSZH, 8 serdes, MPO bez tapām

Multimodāls BlueOptics OM4 sadalāmais patch-kabelis ar MPO/UPC savienotāju uz 4× Duplex LC/UPC, garums 15 metri. Kabelī izmantots G50/125µm OM4 multimodāls šķiedra ar 8 serdēm un 3,0 mm LSZH apvalku magentas krāsā. MPO savienotājs piegādāts bez tapām. Šis sadalāmais kabelis paredzēts datu centru augstas blīvuma trunkiem, īsiem multimodāliem savienojumiem un optiskā backbone izplatīšanai. Iekļauts testēšanas protokols optisko parametru pārbaudei.

Priekšrocības

Kabelis apvieno MPO/UPC vairāku šķiedru savienotāju ar četrām duplex LC/UPC terminācijām, atvieglojot pāreju no trunku līnijām uz iekārtu portiem. OM4 šķiedra nodrošina uzlabotu joslas platumu īsiem attālumiem, savukārt LSZH apvalks samazina dūmu un toksisku izdalījumu rašanos ugunsgrēka gadījumā. Magentas krāsa ļauj viegli identificēt OM4 kategoriju, un pievienotais testēšanas protokols palīdz dokumentēt instalācijas kvalitāti.

Piemērots

• Datu centru augstas aizpildes trunku un skapis‑uz‑skapis savienojumiem
• Īsiem multimodāliem posmiem, piemēram, 10G/25G/40G savienojumiem
• Optiskā backbone izplatīšanai un sadalīšanai uz aktīvo iekārtu
• Telekomunikāciju skapjiem un patch panelēm, kur nepieciešama MPO uz LC adaptācija

Galvenās specifikācijas

• Šķiedras tips: OM4 multimodāls (G50/125µm)
• Šķiedru skaits: 8 serdes
• Savienotājs A: MPO/UPC (bez tapām)
• Savienotāji B: 4 × Duplex LC/UPC
• Garums: 15 m
• Ārējais apvalks: LSZH, Ø 3,0 mm
• Apvalka krāsa: magenta (OM4 identifikācija)
• Iekļautā dokumentācija: optisko parametru testēšanas protokols

Kā lietot

Novietojiet vienu kabeli no MPO trunk‑puses vai kasetes līdz mērķa patch‑panelim vai iekārtai. Pārliecinieties, ka MPO gals ir pareizi ievietots un saderīgs ar izmantoto adapteri vai kaseti (bez tapām). Pievienojiet katru LC/UPC dupleksa pāri atbilstošajiem portiem slēdžos vai transīveros, ievērojot TX/RX orientāciju. Pēc uzstādīšanas veiciet mērījumus saskaņā ar pievienoto testēšanas protokolu, lai pārbaudītu ievietošanas zudumus un šķiedru nepārtrauktību.

Lietošanas ieteikumi

Izvairieties no savienotāju piesārņošanas — pirms savienošanas pārbaudiet un, ja nepieciešams, notīriet optisko sakāpju virsmas. Saglabājiet ieteicamo saliekuma rādiusu, īpaši pie sadalīšanas vietām, un neļaujiet straujiem savīšanās spiedieniem. Izmantojiet adapterus un kasetes, kas paredzētas MPO bez tapām. Kārtojiet un nostipriniet kabeli kabelu vadības sistēmās, lai samazinātu mehānisko bojājumu risku.
