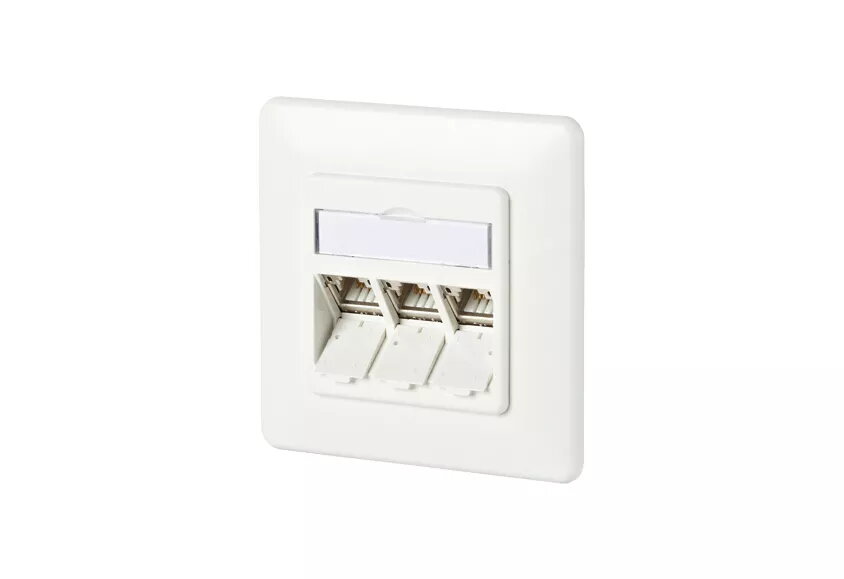

RJ-45 kontaktligzda BTR NETCOM 130B11D31002-E Balta

BTR NETCOM 130B11D31002-E ir ieplānots iebūvējamais RJ-45 tīkla izvadkontaktligzda tīrā baltā krāsā (RAL 9010) ar matētu strukturētu virsmu. Ierīcē ir C6A modulis 180° izvietojumā. Produkts ir sertificēts GHMT Cat.6A re-embedded PVP un atbilst klasēm līdz EA 500 MHz; komponentu testi veikti saskaņā ar ISO/IEC 11801 Ed.2.2, DIN EN 50173-1 un TIA/EIA-568-C.2, komponentu testi līdz 600 MHz un kanāla testi līdz 800 MHz. Ierīce nodrošina integrētas putekļu aizsargplāksnītes, logu identifikācijas etiķetēm un ir pieejama 1-, 2- un 3-portu variantos.

Priekšrocības

Kontaktligzda atbalsta 10 Gbit Ethernet un ir piemērota Power over Ethernet risinājumiem (PoE, PoE+ un UPoE). Savienojums tiek veikts ar IDC spailēm, kas pieņem cietus vadus AWG 26/1–22/1 un daudzvijainus vadus AWG 26/7–22/7. Moduļa spraudnis ir virzīts 45° uz leju ērtākai kabeļu maršrutēšanai, un kabeļa noturēšanai paredzēta aizslēdzama stresa atbalsta daļa uz stuffer vāciņa. Integrētas putekļu aizsargkonstrukcijas un etiķešu logs atvieglo marķēšanu un aizsardzību. Vāka daļas ir tīri baltas RAL 9010 ar matētu strukturētu apdari.

Piemērots

• Augstas datu caurlaidspējas LAN un strukturētās kabeļsistēmas
• 10 Gbit Ethernet izvietojumi (IEEE 802.3an)
• Ar PoE, PoE+ un UPoE barotu ierīču pieslēgšanai
• Sienas tīkla izvadkontaktligzdām dzīvojamām un komerctelpām (dizaina centrālās vienības)

Galvenās specifikācijas

• Produkts: Socket-outlet RJ-45 BTR NETCOM 130B11D31002-E
• Krāsa/Apdare: Tīra balta RAL 9010, matēta strukturēta virsma
• Modulis: C6A, 180° orientācija
• Standarti/Sertifikācija: GHMT Cat.6A re-embedded PVP; ISO/IEC 11801 Ed.2.2; DIN EN 50173-1; TIA/EIA-568-C.2; IEC 60603-7-51 (komponentu testi)
• Veiktspēja: Klase EA līdz 500 MHz (atbilstība); komponentu testi līdz 600 MHz, kanāla testi līdz 800 MHz
• Tīkls: 10 Gbit Ethernet (IEEE 802.3an)
• PoE saderība: PoE, PoE+ un UPoE
• Savienojums: IDC cietiem AWG 26/1–22/1 un daudzvijainiem AWG 26/7–22/7
• Moduļa spraudņa virziens: 45° uz leju
• Varianti: 1 ports, 2 porti, 3 porti
• Piezīme: Nav piemērots uzstādīšanai standarta iebūvējamās vai dobumu sienas kārbās

Kā izmantot

Sagatavojiet strukturētā kabeļa vadu saskaņā ar piemērojamajiem uzstādīšanas standartiem. Pievienojiet vadus IDC spailēs, pārliecinoties par pareizu vadītāja tipa un AWG atbilstību. Ievietojiet C6A moduli termināļa korpusā tā, lai spraudnis būtu vērsts 45° uz leju, nodrošinot pareizu kabeļu maršrutēšanu. Uzstādiet aizslēdzamo stresa atbalstu uz stuffer vāciņa, lai nostiprinātu kabeli. Ievietojiet identifikācijas etiķeti etiķešu logā un aizveriet putekļu aizsargvāciņus pēc vajadzības. Ievērojiet objekta zemējuma un kabelu menedžmenta prasības.

Ieteikumi lietošanai

Nepiemērojiet šo izstrādājumu uzstādīšanai standarta iebūvējamās vai dobumu sienas kārbās; ja nepieciešams, izmantojiet saderīgas dizaina centrālās vienības. Lietojiet pieejamos etiķešu loksnes marķēšanai un pārbaudiet PoE jaudas prasības pievienotajām ierīcēm pirms nodošanas ekspluatācijā.
