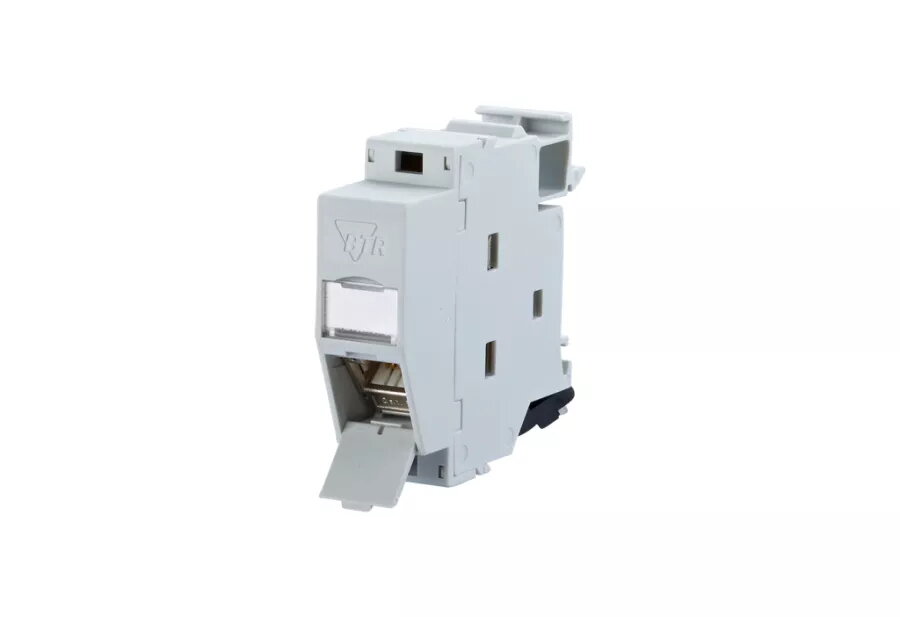

RJ-45 kontaktligzda METZ CONNECT 130B127003-E Pelēks

METZ CONNECT 130B127003-E pelēks — RJ-45 kontaktligzda montāžai uz TH35 DIN sliedes saskaņā ar DIN EN 60715 elektro sadales skapjos mājsaimniecībām un rūpnieciskām instalācijām. Ierīce satur individuālu Cat.6A 270° RJ45 moduli, nodrošina kabeļa ievadi 45° no apakšas un spraudņa virzienu 45° uz leju, kā arī integrētu putekļu aizsargvāciņu.

Priekšrocības

Kontaktligzda atbalsta 10 GBit Ethernet (IEEE 802.3an) un tālvadības barošanu — PoE, PoE Plus, UPoE un 4PPoE. Komponenta un sakaru līmeņa testi veikti pēc ISO/IEC 11801, DIN EN 50173-1, TIA/EIA‑568‑C.2 un IEC 60603‑7‑51 standartiem; GHMT sertifikācija. Komponents testēts līdz 600 MHz, savienojums līdz 800 MHz. Savienojums ar datu vadiem tiek veikts, izmantojot IDC spailes vadiem AWG 26/1–22/1 (cietie) un AWG 26/7–22/7 (pinumi). T568A un T568B vadu izvietojums ir norādīts uz aizpildes vāciņa.

Piemērots

• Strukturētai kabeļošanai sadales paneļos mājās un birojos
• 10 GBit Ethernet tīklu un augstas pārraides joslas izmantošanai
• Uzstādēm ar barošanu pār Ethernet (PoE, PoE+, UPoE, 4PPoE)
• HDBaseT signālu pārsūtīšanai
• Kompaktiem risinājumiem ar vairāku RJ45 moduļu montāžu uz TH35 sliedes

Galvenās specifikācijas

• Ražotājs: BTR (METZ CONNECT modulis)
• Modelis / MPN: 130B127003-E
• EAN: 4250184136552
• Montāža: TH35 sliede pēc DIN EN 60715
• Modulis: RJ45 Cat.6A, 270°
• Veiktspējas klase: EA līdz 500 MHz (komponents testēts līdz 600 MHz, savienojums līdz 800 MHz)
• Standarti: ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51; GHMT sertificēts
• Kabeļa ievade / spraudņa virziens: 45° no apakšas, 45° uz leju
• Vadu pieslēgums: IDC priekš AWG 26/1–22/1 (cietie) un AWG 26/7–22/7 (pinumi)
• Platums: 1 HP (ļauj uzstādīt līdz 12 REG plus standarta paneļos)
• Aizsardzība: vāciņš pret tiešu kontaktu; integrēts putekļu aizsargs; kā 1. klases ierīce — potenciālu izlīdzināšana caur integrētu plāksni ar savienojumu uz ēkas pieslēgumu; kā 2. klases — montējot izolētā sadalītājā (jānoņem izlīdzinošā pavasara spole)

Kā lietot

Piestipriniet kontaktligzdu uz TH35 sliedes sadales panelī. Ja ierīce tiek montēta kā aizsardzības I klase, pieslēdziet integrēto potenciālu izlīdzināšanas plāksni pie ēkas zemējuma, izmantojot savienojuma spaili; ja nepieciešama II klase, uzstādiet izolētā panelī un noņemiet izlīdzināšanas pavasari. Sagatavojiet vadus un ievietojiet tos IDC atbilstoši T568A vai T568B marķējumam uz vāciņa, pēc tam pabeidziet savienojumu ar piemērotu instrumentu. Ievietojiet RJ45 spraudni 45° uz leju. Putekļu vāciņu atstājiet uz vietas, kad ports netiek izmantots.

Lietošanas ieteikumi

Lai nodrošinātu paredzamo 10 GBit Ethernet un PoE darba kvalitāti, izmantojiet vismaz Cat6A klases kabeļus, ievērojiet pareizu zemēšanu un kabeļu maršrutēšanu. Pēc uzstādīšanas pārbaudiet savienojuma kvalitāti ar atbilstošu testierīci.
