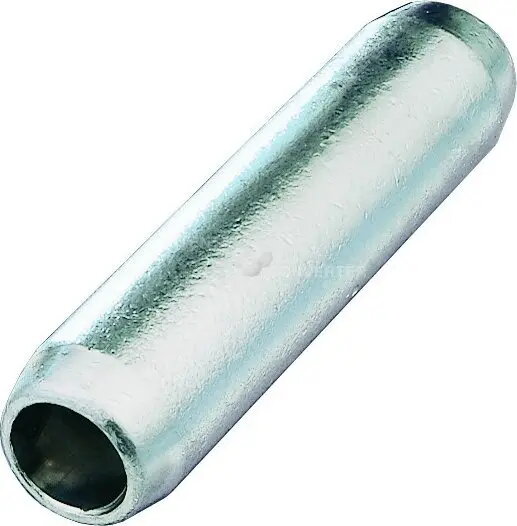

Alumīnija savienojums CellPack 240 mm ALU-H-T ar izolācijas starpsienu 36 kV

Alumīnija kabeļu savienojums CellPack 240 mm ALU-H-T ar izolējošu starpsienu 36 kV ir rūpnieciski izgatavota mehāniskā savienojuma elementa risinājums, paredzēts savienot alumīnija vadus ar šķērsgriezumu līdz 240 mm² 36 kV vidējā sprieguma tīklos. Savienojums apvieno alumīnija korpusu ar integrētu izolējošo starpsienu, lai nodrošinātu fāžu atdalīšanu un uzlabotu dielektriskās īpašības. Produkts piemērots gan gaisvadu, gan pazemes kabeļu labošanai un pastāvīgām savienojumu instalācijām.

Ieguvumi

Alumīnija konstrukcija nodrošina labu vadītspēju alumīnija vadītājiem un izturību pret koroziju, saglabājot mazu svaru. Integrētā izolējošā starpsiena samazina fāžu savienošanās risku un palielina dielektrisko izturību lietošanā līdz 36 kV. Mehāniskā aizspiešanas konstrukcija garantē drošu vadītāju fiksāciju ar zemu kontaktpretestību un stabilu darbību ilgtermiņā.

Piemērots lietošanai

• Alumīnija vadītāju savienošana līdz 240 mm² sadales tīklos 36 kV
• Gaisvadu līniju labošanas un apkopes darbi
• Pazemes kabeļu remonts un pastāvīgu savienojumu izveide sadales tīklos
• Situācijām, kur nepieciešama fāžu šķirtne un uzlabota dielektriskā stiprība

Atslēgas specifikācijas

• Darba spriegums: 36 kV
• Atbilstošs vadītāja šķērsgriezums: līdz 240 mm² (alumīnija vadītāji)
• Korpusa materiāls: alumīnijs
• Integrēta izolējoša starpsiena fāžu atdalīšanai
• Mehāniskā aizspiešanās tipa savienojums drošai vadītāju noturēšanai
• Paredzēts lietošanai gaisvadu un pazemes instalācijās

Kā lietot

Sagatavojiet vadītāju galus, attīrot un noņemot izolāciju atbilstoši standarta kabeļu sagatavošanas prasībām vidējā sprieguma savienojumiem. Novietojiet alumīnija savienojumu uz salīdzītiem vadītāju galiem un ievietojiet katru vadītāju paredzētajā aizspiešanas kanālā, nodrošinot kontaktu ar sēdvietas virsmu. Pieskrūvējiet mehāniskos aizspiedējus ar ražotāja norādīto griezes momentu, lai sasniegtu uzticamu elektrisko kontaktu. Pārbaudiet izolējošās starpsienas vietu un fāžu atdalījumu pirms sprieguma atjaunošanas un veiciet standartmērījumus, lai pārliecinātos par zemu kontaktpretestību un izolācijas integritāti.

Lietošanas ieteikumi

Instalāciju un apkopi veic kvalificēts personāls, kas pazīstams ar vidējā sprieguma kabeļu salaidumu procedūrām. Ievērojiet vietējos standartus un drošības noteikumus. Regulāri pārbaudiet savienojumus korozijas, aizspriegojuma atslābināšanās vai izolācijas bojājumu gadījumā un pēc nepieciešamības veiciet aizspiedēju pārskrūvēšanu saskaņā ar apkopes instrukcijām.
