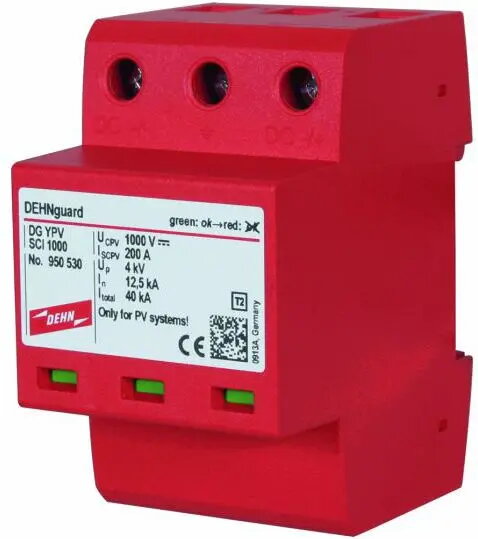

Dehn 950530 2. tipa pārsprieguma aizsardzības ierīce 1000V DC fotoelektriskajām sistēmām, 3 polu, 12.5kA

Dehn 950530 ir 2. tipa pārsprieguma aizsardzības ierīce, kas īpaši izstrādāta fotoelektriskajām sistēmām ar maksimālo spriegumu 1000V līdzstrāvas. Šis 3-polu pārsprieguma novadītājs ir paredzēts jutīgu saules enerģijas iekārtu aizsardzībai, efektīvi novirzot pārejošus pārspriegumus, ko izraisa atmosfēras izlādes vai pārslēgšanās procesi elektrotīklā. Uzturot stabilu sprieguma vidi, šī ierīce palīdz novērst saules invertoru un moduļu bojājumus, tādējādi pagarinot visas fotoelektriskās instalācijas darbības laiku.

Priekšrocības

Šī pārsprieguma aizsardzības ierīce piedāvā drošu aizsardzību, pateicoties uzlabotai iekšējai shēmai, kas optimizēta saules līdzstrāvas ķēžu unikālajiem elektriskajiem parametriem. Tās 3-polu konfigurācija nodrošina visaptverošu aizsardzību pozitīvajiem un negatīvajiem vadītājiem attiecībā pret aizsargzemējumu, radot drošu barjeru pret elektriskiem pārspriegumiem. Kompaktais dizains ļauj efektīvi uzstādīt ierīci standarta sadales skapjos, savukārt augstā novadīšanas spēja nodrošina, ka ierīce spēj izturēt ievērojamus enerģijas impulsus, neapdraudot pievienoto iekārtu drošību. Integrētais statusa indikators ļauj ātri vizuāli uzraudzīt ierīces darbības stāvokli, nodrošinot savlaicīgu apkopi.

Piemērots

• Fotoelektriskajām sistēmām ar maksimālo līdzstrāvas spriegumu 1000V
• Saules invertoru aizsardzībai dzīvojamās un komerciālās instalācijās
• Integrācijai līdzstrāvas sadales kārbās saules paneļu masīviem
• Jutīgu elektronisko komponentu aizsardzībai atjaunojamās enerģijas sistēmās

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta izmantošanai maiņstrāvas sistēmās vai līdzstrāvas sistēmās, kuru spriegums pārsniedz 1000V. Tāpat tā nav piemērota vidēm, kur sagaidāmā pārsprieguma strāva pārsniedz norādīto ierīces novadīšanas spēju, jo šādos gadījumos ir nepieciešams jaudīgāks aizsardzības risinājums.

Galvenās tehniskās specifikācijas

• Tips: 2. tipa pārsprieguma novadītājs
• Nominālais spriegums: 1000V līdzstrāva
• Polu skaits: 3
• Novadīšanas spēja: 12.5kA
• Sprieguma aizsardzības līmenis: 4kV

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim saskaņā ar vietējiem elektrodrošības noteikumiem. Tā parasti tiek montēta uz standarta DIN sliedes līdzstrāvas sadales vai savienojuma kārbā. Pārliecinieties, ka savienojumi ir droši un savienojuma kabeļu šķērsgriezums atbilst ražotāja prasībām attiecībā uz strāvas nestspēju. Ierīce jāpievieno paralēli līdzstrāvas ķēdei, nodrošinot aizsargzemējuma savienojumu ar pēc iespējas zemāku pretestību, lai maksimāli palielinātu pārsprieguma aizsardzības efektivitāti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu saules paneļu masīva maksimālais tukšgaitas spriegums nepārsniedz 1000V līdzstrāvas
• Pārliecinieties, ka uzstādīšanas vide ir pasargāta no tieša mitruma un ekstremāliem vides apstākļiem
• Pārbaudiet saderību ar esošo DIN sliedes montāžas sistēmu
• Apstipriniet, ka novadīšanas spēja atbilst riska novērtējuma prasībām jūsu konkrētajam objektam

Lietošanas ieteikumi

Regulāri pārbaudiet vizuālo statusa indikatoru ierīces priekšpusē, lai pārliecinātos, ka tā joprojām ir darba stāvoklī. Ja indikators uzrāda kļūdu, pārsprieguma aizsardzības modulis ir nekavējoties jānomaina, lai saglabātu fotoelektriskās sistēmas drošību.
