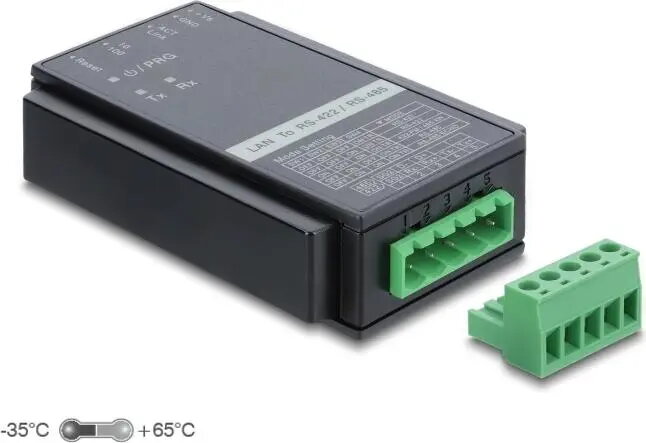

DELOCK Ethernet konvertors RJ45 uz RS-485/RS-422 ar termināļiem un pārsprieguma aizsardzību (modelis 63003)

DELOCK Ethernet pārveidotājs RJ45 uz RS-485/RS-422 ar spaili un pārsprieguma aizsardzību (modelis 63003) pārvērš RJ45 tīkla signālu par diferenciālajiem seriālā saskarnes RS-485 un RS-422 signāliem, izmantojot skrūvspaiļu bloku. Ierīce ļauj integrēt rūpnieciskās ierīces ar seriālo saskarni tīklā, nodrošinot iespēju izveidot garākas līnijas, daudzpunktu vai punktu-punktu savienojumus, kā arī piedāvā iebūvētu pārsprieguma aizsardzību seriālajām līnijām.

Priekšrocības

Atbalsts gan RS-485, gan RS-422 ļauj pieslēgt dažādas seriālās ierīces, savukārt spailu bloks nodrošina ērtu vadu pievienošanu. Iebūvētā pārsprieguma aizsardzība samazina ierīču bojājumu risku strāvas pārspriegumu gadījumā. RJ45 savienojums atvieglo iekļaušanu esošajā Ethernet infrastruktūrā bez sarežģītas kabelēšanas. Kompaktais dizains un pārskatāma kabeļu pieslēgšana atvieglo uzstādīšanu vadības skapjos un rūpnieciskos iekārtu nodalījumos.

Piemērots

• PLC un rūpniecisko kontrolieru pieslēgšanai pie tīkla uzraudzības vai SCADA sistēmām
• Sensoriem un izpildierīcēm ar RS-485/RS-422 interfeisu integrācijai lokālajā tīklā
• Seriālu līniju pagarināšanai un daudzpunktu topology izveidei
• Vecāku seriālo ierīču iekļaušanai mūsdienu IT/OT vidē

Kad tas var nebūt piemērots

Šis pārveidotājs nodrošina tikai fiziskā līmeņa pāreju un pārsprieguma aizsardzību; tas nav pilnvērtīgs protokolu vārteja un negarantē augsta līmeņa protokolu tulkošanu bez papildu risinājumiem. Tas var nebūt piemērots gadījumos, kad nepieciešama iebūvēta Ethernet protokolu atbalsta vai papildu datu buferēšana un vadība līmenī virs fiziskā savienojuma.

Galvenās specifikācijas

• Saskarnes: RJ45 (Ethernet) uz RS-485 / RS-422 (spailu bloks)
• Seriālā komunikācija: diferenciālie RS-485 un RS-422 signāli
• Aizsardzība: iebūvēta pārsprieguma aizsardzība seriālajās līnijās
• Uzstādīšana: kompakta ierīce, piemērota vadības skapjiem un rūpnieciskai uzstādīšanai
• Lietojums: daudzpunktu un punktu-punktu topoloģijas pārliekšanai lielos attālumos

Kā lietot

Pievienojiet RJ45 tīkla portu tīkla slēdzim vai maršrutētājam, un RS-485/RS-422 diferenciālās pāra vadus pievienojiet skrūvspaiļu blokam saskaņā ar ierīces marķējumu. Iestatiet seriālās pieslēguma parametrus (bitu ātrumu, paritāti, stopbitus) uz pievienotajām ierīcēm un izvēlieties RS-485 vai RS-422 režīmu atbilstoši prasībām. Nodrošiniet pareizu kopējo atsauci un zemējumu, lai samazinātu traucējumus. Veiciet sākotnēju pārbaudi ar diagnostikas rīku pirms ekspluatācijas.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka mērķierīces izmanto RS-485 vai RS-422 fizisko slāni un noskaidrojiet nepieciešamo vadu izvietojumu
• Pārbaudiet nepieciešamos seriālā savienojuma parametrus (ātrums, paritāte, stopbiti) un protokola prasības
• Noteikt vietu un montāžas veidu vadības skapī vai korpusā
• Pārliecinieties par vides un elektriskajām prasībām jūsu instalācijai (temperatūra, pārsprieguma apstākļi)

Ieteikumi lietošanai

Lai nodrošinātu stabilu darbību, izmantojiet ekrānētas vītās pāra kabeļus diferenciālajām līnijām, pareizi zemējiet sistēmu un ievērojiet maksimālās ieteicamās kabeļu garuma robežas RS-485/RS-422. Veiciet testa savienojumu pirms gala ieviešanas un dokumentējiet kabeļu sasaisti un konfigurācijas.
