Savienotāja pāreja DELOCK SMA gender changer 67412, SMA–SMA, ar zelta pārklājumu

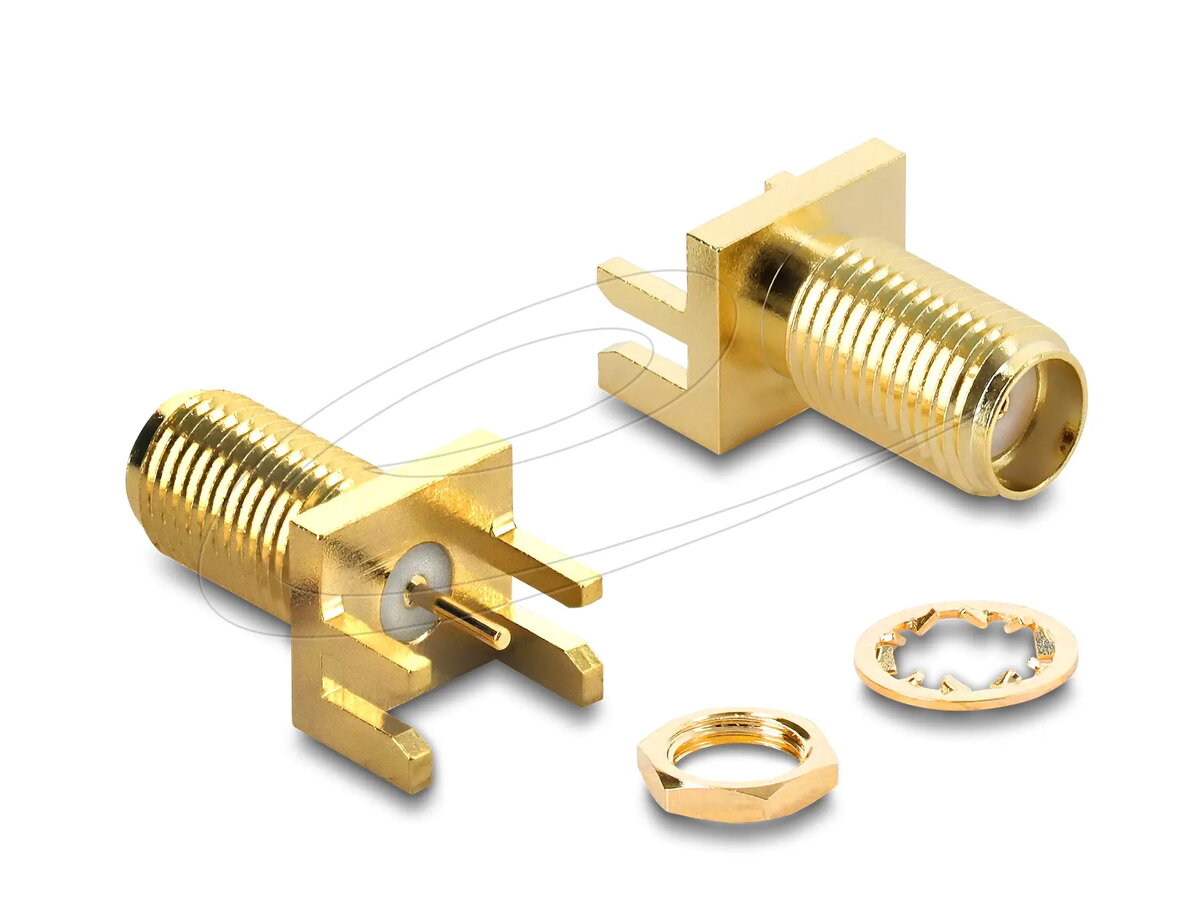

DELOCK 67412 ir SMA gender changer adapter ar SMA savienotājiem abās pusēs un zelta krāsas pārklājumu. Tas paredzēts, lai mainītu savienotāja tipu vai savienotu kabeļus un ierīces ar SMA galiņiem, nodrošinot kompaktu savienojumu risinājumu RF iekārtām, antenām, testu iekārtām un signālu maršrutēšanai, kur tiek lietoti SMA interfeisi. SMA koaksiālais ligzda ir piemērota lodēšanai uz plates malas ar maksimālo biezumu 1,7 mm; zelta pārklājums samazina koroziju un nodrošina uzticamu elektrisko kontaktu pie atkārtotām savienošanām.

Priekšrocības

Lai nodrošinātu stabilu darbību, adapterim ir latuņa korpuss ar zelta pārklājumu un PTFE izolācija, kas darbojas plašā temperatūras diapazonā. Ar nominālo pretestību 50 omi un VSWR zem 1.3 tas atbalsta RF signālu pārvadi līdz 6 GHz. Virsmas montāžas konstrukcija ar piecām lodēšanas vietām sniedz stingru fiksāciju uz plates, un vairāk nekā 500 savienojumu ciklu nodrošina atkārtotu lietojamību. Kompaktais izmērs atvieglo integrāciju testu setupos un ierīcēs, kur nepieciešama savienotāja tipa maiņa vai kabeļu savienošanas risinājums.

Piemērots

• Divu koaksiālo kabelu ar SMA galiņiem savienošanai
• Savienotāja tipa maiņai starp SMA ierīcēm un testa iekārtām
• Antenu, RF moduļu un mērījumu ierīču pieslēgšanai
• Kompaktiem laboratorijas iestatījumiem, prototipiem un signālu maršrutēšanai uz plates ar malu līdz 1,7 mm

Atslēgas specifikācijas

• Savienotāja tips: SMA to SMA (jack–jack)
• Frekvenču diapazons: DC – 6 GHz
• Impedance: 50 Ohm
• VSWR: < 1.3
• Korpusa materiāls un pārklājums: latūna, zelta pārklājums
• Izolatora materiāls: PTFE
• Izolācijas pretestība: > 5000 MOhm
• Savienojumu kalpošanas laiks: > 500 ciklu
• Montāža: virsmas montāža uz plates malas (maks. biezums 1,7 mm)
• Lodēšana: 5 lodēšanas punkti
• Darba temperatūras diapazons: -65 °C līdz 165 °C

Kā lietot

Sagatavojiet plates malu ar biezumu ne vairāk kā 1,7 mm un noregulējiet SMA ligzdu pret paredzētajām lodēšanas vietām. Nostipriniet adapteri ar virsmas montāžas metodi un veiciet lodēšanu piecās vietās, izmantojot parastu lodēšanas profilu latūnas un zelta pārklājumu kontaktu apstrādei. Pēc lodēšanas pārbaudiet lodējuma kvalitāti un savienojumu integritāti, tad pievienojiet SMA kabeļus vai ierīces, pieverot savienotājus rokas spēka līdz ciešam piegulējumam, nepieļaujot pārmērīgu griezes momentu. Nodrošiniet pareizu impedances saskaņošanu RF ceļā un pārbaudiet savienojumus ar piemērotu testēšanas aprīkojumu pirms ekspluatācijas.

Ieteikumi lietošanai

Lai saglabātu RF parametrus, izvairieties no kabeļu liekšanas un mehāniska sprieguma pie adaptera, uzturiet kontaktus tīrus un brīvus no piesārņojuma. Mērījumu uzstādījumos izmantojiet kalibrācijas procedūras un pārbaudes. Nepārsniedziet norādītos temperatūras un savienojumu ciklu ierobežojumus, lai saglabātu zelta pārklājuma un izolācijas īpašības.
