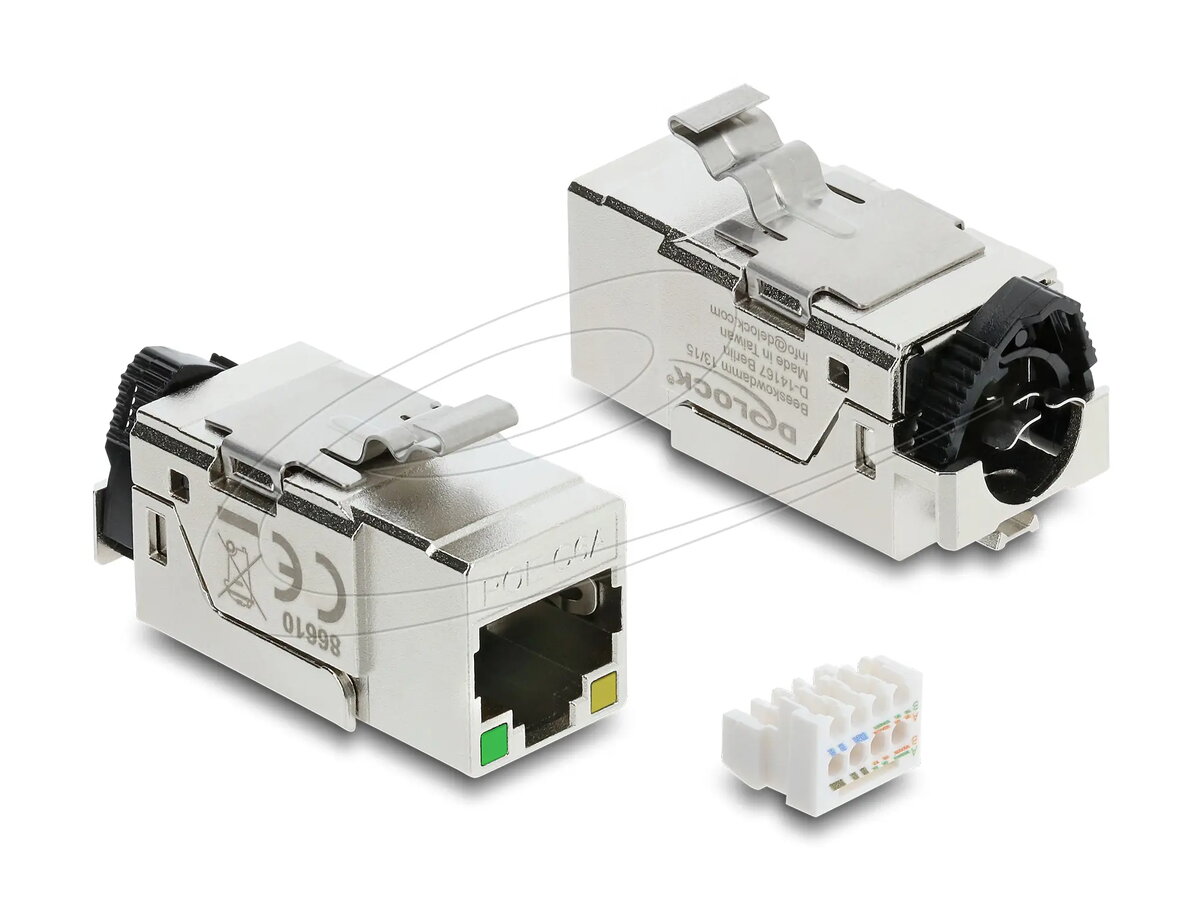

Keystone modulis DELOCK 86610 — plakans nerūsējošā tērauda RJ-45, 16.4×37.5×22 mm

DELOCK 86610 ir plāns keystone modulis ar RJ-45 ligzdu un nerūsējošā tērauda apdari, izmēri 16,4 × 37,5 × 22 mm. Tas ir paredzēts snap-in montāžai standarta keystone sienas plāksnēs, patch paneļos vai virsmas montāžas kastēs. Modulis nodrošina vienu ekrānētu tīkla portu atbilstošu Cat.6A prasībām, termināciju veicot ar bezinstrumentālu LSA savienojumu. Iebūvētie PoE indikatori norāda barošanas klātbūtni un tipu, bet aizmugures aizslēgs ļauj nostiprināt tīkla kabeli bez kabelu saitēm.

Priekšrocības

Nerūsējošā tērauda korpuss uzlabo EMI aizsardzību un nodrošina izturību. Plānais profils atvieglo izmantošanu šaurās montāžas vietās. Ekrānots Cat.6A dizains atbalsta augstas frekvences Ethernet savienojumus. Bezinstrumentālā LSA terminācija un kabeli fiksējošā aizslēga paātrina uzstādīšanas darbu. PoE indikatori ļauj ātri identificēt barošanas pieejamību profesionālās tīklu vidēs.

Piemērots

• Ethernet savienojumu izveide birojos un datu skapjos
• Keystone patch paneļiem un sejas plātnēm, kur nepieciešams plāns modulis
• Instalācijām, kur prasīta ekrānota Cat.6A veiktspēja
• Situācijām, kur nepieciešama PoE klātbūtnes un tipa indikācija
• Uzstādīšanas gadījumiem ar priekšroku bezinstrumentālai LSA terminācijai un bez kabelu saišu fiksācijas

Atslēgas specifikācijas

• Savienotāja veids: 1 × RJ45 ligzda (8P/8C)
• Terminācija: 1 × LSA bez instrumentiem
• Veiktspējas klase: Cat.6A (ekrānots)
• Ekrānējums: STP (metāla korpuss EMI aizsardzībai)
• Sertifikācijas/standarti: ISO/IEC 11801 Edition 2.2, EN 50173-1, EN 60603-7-41, ANSI/TIA 568.2-D
• Pinout: TIA-568A/B
• Izmēri (P × D × A): 16,4 × 37,5 × 22 mm
• Montāža: snap-in keystone formāts standarta plāksnēm un paneļiem
• PoE indikācija: iebūvēti LED indikatori klātbūtnei un tipa noteikšanai
• Kabeļa fiksācija: aizmugures aizslēgs, nav nepieciešamas kabelu saites

Kā lietot

Sagatavojiet vītoto pāri un izveidojiet savienojumu ar LSA kontaktiem, ievērojot TIA-568A vai TIA-568B izkārtojumu. Pārliecinieties, ka kabeļa ekrāns ir savienots ar moduļa korpusu, lai nodrošinātu ekrānējuma nepārtrauktību. Ievietojiet moduli keystone atverē sienas plāksnē, patch panelī vai virsmas kaste un nostipriniet līdz klikšķim. Pievienojiet patch kabeļa spraudni RJ-45 ligzdai un pārbaudiet LED indikācijas PoE statusam.

Lietošanas ieteikumi

Lai nodrošinātu labāko veiktspēju, izmantojiet ekrānotus Cat.6A kabeļus un rūpējieties par ekrāna savienojumu starp kabeli un moduli. Pārbaudiet, vai visā tīkla posmā ir vienāda raspozīcija (pinout). Neiztaisnojiet kabeli ass ar šauriem saliekumiem pie terminācijas vietas un nodrošiniet, ka aizslēgs droši fiksē kabeļa apvalku, lai samazinātu slodzi uz kontaktiem.
