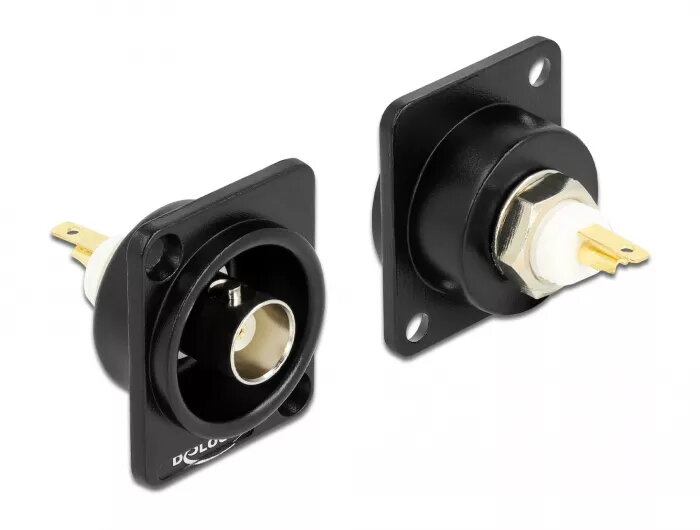

DELOCK 86788 ir kompakts melns BNC sieviešu vadu savienotājs, paredzēts drošai koaksiālo signālu pārvadei. Tas nodrošina standarta BNC sieviešu savienojumu video, radiofrekvenču un mērierīču kabelēšanai, kur nepieciešama uzticama bajoneta fiksācija. Savienotāja izmēri ir 26 × 31,4 × 31 mm, piegādāts polipropilēna maisiņā. Savienotāju var uzstādīt paneļos vai korpusos ar D tipa caurumiem priekš XLR ligzdām, kas atvieglo analogo ierīču integrēšanu profesionālās audio sistēmās un citās iekārtās, kur nepieciešama ekrānota savienojuma stabilitāte.
Priekšrocības
Šis savienotājs nodrošina plaši izmantotu BNC saskarni ar drošu bajoneta fiksāciju un stabilu elektrisko kontaktu koaksiālajiem kabeļiem. Kompakti izmēri ļauj to montēt ierobežotā paneļu telpā, bet melnais apdare saglabā profesionālu izskatu iekārtām. Savienotāja konstrukcija atbalsta uzstādīšanu D tipa / XLR izgriezumos, vienkāršojot analogo pieslēgvietu pievienošanu stendiem, pultīm vai korpusiem.
Piemērots
- Video signālu kabelēšanai CCTV un pārraidēm
- RF testiem un laboratorijas iekārtām
- Analogo audio/video interfeisu integrācijai profesionālajos audio skapjos un korpusos
- Pielāgotiem korpusiem, paneļiem un rekonstrukcijām ar D tipa / XLR izgriezumiem
Galvenās specifikācijas
- Savienojuma veids: BNC sieviešu (bajoneta pieslēgums)
- Nodoms: koaksiālie signālu savienojumi (video, RF, mērījumi)
- Materiāls/apdare: melns korpuss (parādīts ārējais izskats)
- Izmēri: 26 mm (P) × 31,4 mm (D) × 31 mm (A)
- Montāža: panelis / korpuss, D tipa / XLR izgriezumos
- Iepakojums: polipaka
Kā lietot
Gatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz nepieciešamajai garumam atbilstoši iekšējā kontakta montāžas metodēm (pārlodēšana vai saspiešana). Ievietojiet sagatavoto kabeli savienotāja korpusā, nostipriniet centrālo vadītāju kontaktā un pārbaudiet, vai pinums nodrošina labu kontaktu ar korpusu, lai saglabātu ekrēšanu. Uzstādiet savienotāju panelī vai korpusā ar D tipa / XLR izgriezumu un nostipriniet saskaņā ar jūsu ierīces montāžas metodi. Pēc instalācijas pievienojiet BNC vīriešu spraudni un pagrieziet bajonetu, lai pārliecinātos par mehānisko un elektrisko savienojumu.
Ieteikumi lietošanai
Lietojiet piemērotus kabeļu sagatavošanas rīkus un ievērojiet drošības prasības pārliešanas vai saspiešanas laikā. Lai samazinātu signāla zudumus un traucējumus, pārbaudiet koaksiālā kabeļa impedances atbilstību BNC savienojumam. Integrējot profesionalejos skapjos, nodrošiniet pareizu nostiprināšanu un aizsardzību pret kabeļa stiepšanu, lai izvairītos no mehāniskas slodzes uz savienotāju.
