Antena DeLOCK 89571

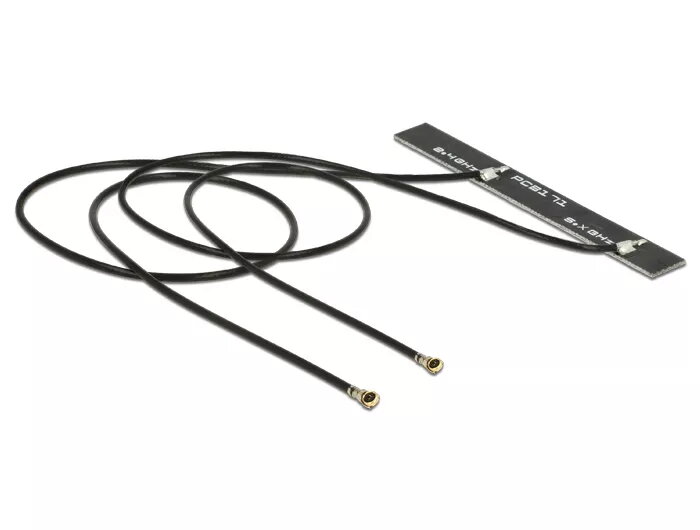

DeLOCK 89571 tīkla antena ir kompakta divjoslu antena bezvadu sakariem frekvenču joslās 2,4 GHz un 5 GHz. Antenai ir līdz 5 dBi pastiprinājums, 50 Ω impedanse un MHF tipa savienotājs. Maksimālā ievades jauda ir 1 W, izmēri — 7 mm platums, 616 mm dziļums un 1,6 mm augstums; komplektācijā 1 gab.

Priekšrocības

Antenai ir neliels izmērs un pietiekams pastiprinājums, kas ļauj uzlabot lokālo bezvadu savienojumu stabilitāti ierobežotā telpā. Divjoslu pārklājums (2,4–2,483 GHz un 5,15–5,85 GHz) nodrošina saderību ar plašu Wi‑Fi kanālu klāstu. MHF savienotājs un 50 Ω impedanse nodrošina saderību ar izplatītiem radio moduļiem un RF priekšējām daļām. Zema maksimālā jauda padara antenu piemērotu zemas jaudas iebūvētiem risinājumiem.

Piemērots lietošanai (uzdevumi / gadījumi)

• Iebūvētie Wi‑Fi moduļi un vienplašu datori ar ierobežotu telpu
• Maršrutētāji, piekļuves punkti un signāla pastiprinātāji, kam nepieciešama plāna ārējā antena
• IoT ierīces un viedās mājas aprīkojums, kas darbojas 2,4 GHz un 5 GHz joslās
• Prototipēšana un laboratorijas iekārtas ar noņemamu MHF antenu

Galvenās specifikācijas

• Antenas pastiprinājums: 5 dBi (maks.)
• Frekvenču joslas: 2,4–2,483 GHz un 5,15–5,85 GHz
• Impedanse: 50 Ω
• Savienotāja tips: MHF
• Maksimālā ievades jauda: 1 W
• Izmēri: 7 mm (P) × 616 mm (D) × 1,6 mm (A)
• Iepakojuma daudzums: 1 gab.

Kā lietot

Pievienojiet MHF savienotāju atbilstošajam antenas portam ierīcē vai radio modulī, nodrošinot pareizu novietojumu un saderību. Nedrīkst būt asas saliekšanās vai stiprs liekums pa antenas garumu; ja nepieciešams, maršrutējiet ar maigu izliekumu. Pirms pieslēgšanas vai atvienošanas iekārta jāizslēdz vai jāievieto drošā režīmā. Pēc montāžas veiciet signāla mērījumus, lai pārliecinātos par uztveres un pārraides līmeni 2,4 GHz un 5 GHz joslās.

Ieteikumi lietošanai

Lai nodrošinātu labāku veiktspēju, neuzstādiet antenu tieši blakus lielām metāla virsmām vai blīvām šķēršļiem. Lietojiet ar saderīgiem zemas jaudas radio moduļiem un ievērojiet 1 W maksimālo jaudas ierobežojumu. Iebūvēšanas laikā atstājiet vietu antenas dziļumam un izvairieties no asām saliekšanām, lai saglabātu RF īpašības.
