DeLOCK PCI Express x16 karte uz 5 x iekšējo M.2 Key B / SATA

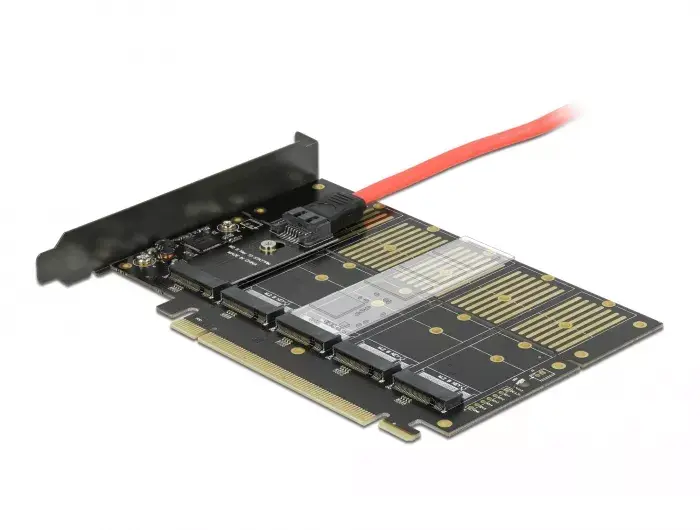

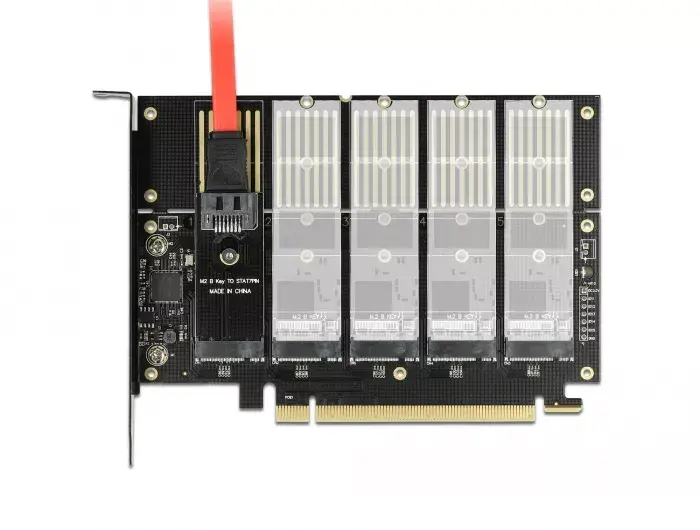

Šī DeLOCK PCI Express x16 karte paplašina galddatora iekšējo uzglabāšanas iespējas, nodrošinot piecus iekšējos M.2 Key B / SATA slotus. Tiek atbalstīti M.2 moduļu garumi 2280, 2260, 2242 un 2230. Komplektā ir adapteri un SATA kabeļi, lai pievienotu līdz pieciem 2,5" SATA diskiem, kā arī iespējama M.2 SATA SSD un 2,5" SATA ierīču kombinēšana. Karte izmanto PCIe saskarni un prasa brīvu PCIe x16 slotu.

Priekšrocības

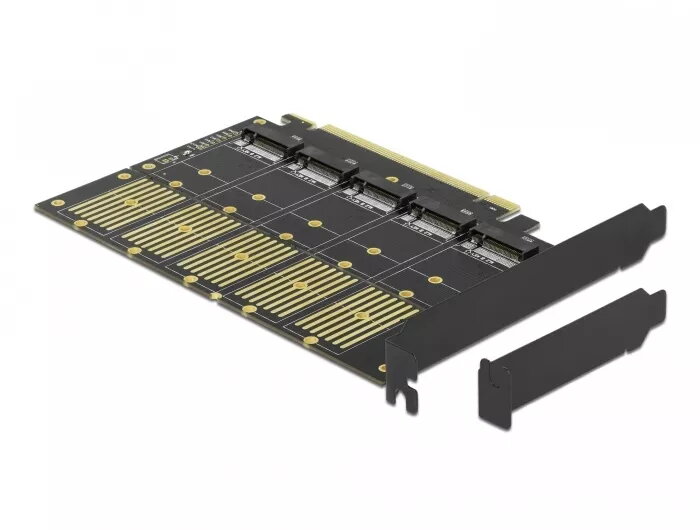

Karte nodrošina piecas iekšējās M.2 Key B / SATA pieslēgvietas un tiek piegādāta ar nepieciešamajiem SATA kabeļiem un adapteriem, lai pievienotu līdz pieciem 2,5" SATA diskiem. Atbalstīti izplatītie M.2 formāti (2280, 2260, 2242, 2230). Pateicoties komplektā iekļautajai mazprofila plāksnītei, ierīci var uzstādīt arī kompaktiem korpusiem. PCIe x16 savienojums nodrošina saderību ar mūsdienu mātesplatēm.

Piemērots

• Iekšējā uzglabāšanas paplašināšanai galddatoros
• Vairāku M.2 SATA SSD uzstādīšanai datu glabāšanai vai kešošanai
• M.2 SATA SSD un 2,5" SATA disku kombinēšanai vienā sistēmā
• Uzstādīšanai kompaktos vai standarta korpusos (izmantojot mazprofila plāksnīti)

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 90435
• EAN: 4043619904358
• Hosta saskarne: PCIe x16 (saderīga ar PCIe 3.0)
• Izvades saskarne: 5 × iekšējais M.2 Key B / SATA

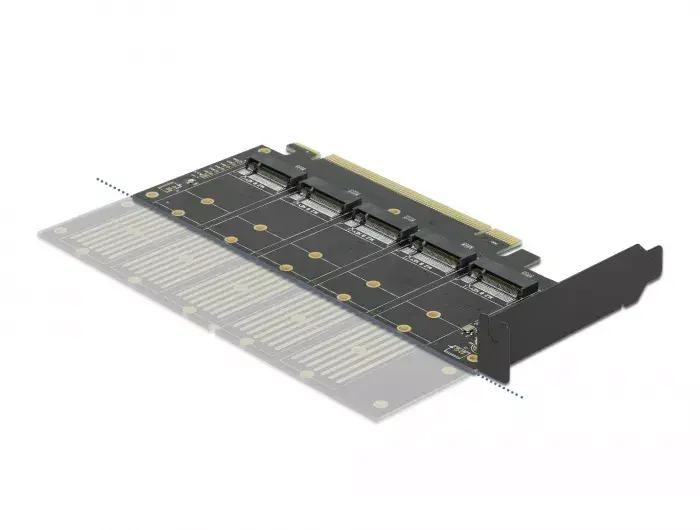

• Atbalstītie M.2 izmēri: 2280, 2260, 2242, 2230
• Atbalsts līdz 5 × 2,5" SATA ierīcēm (adapteri un SATA kabeļi komplektā)
• Maksimālais SATA kabeļa garums: 0,5 m

Kā lietot

Izslēdziet datoru un ievietojiet karti brīvā PCI Express x16 slotā uz mātesplates. Piestipriniet karti pie korpusa un, ja nepieciešams, nomainiet pilna augstuma plāksnīti pret komplektā esošo mazprofila plāksnīti, lai uzstādītu kompakta korpusa iekšienē. Ievietojiet M.2 SATA moduļus attiecīgajos slotos un nostipriniet tos ar skrūvi atbilstoši moduļa garumam (2280, 2260, 2242, 2230). Pievienojiet 2,5" SATA diskus, izmantojot komplektā iekļautos adapterus un SATA kabeļus, pēc tam pieslēdziet barošanu no barošanas bloka katram diskam. Ieslēdziet datoru un pārbaudiet, vai BIOS/OS atpazīst pievienotās ierīces. Ja nepieciešams, instalējiet attiecīgos draiverus operētājsistēmai (atbalstīts: Windows 10, 8.1, 7).

Ieteicamā lietošana

Lai nodrošinātu pareizu darbību, izmantojiet saderīgus M.2 SATA (ne NVMe) moduļus un standartus 2,5" SATA diskus. Pārliecinieties, ka barošanas bloks var piegādāt pietiekamu skaitu barošanas savienotāju papildu diskiem, un pārbaudiet mātesplates PCIe līniju sadali, jo veiktspēja var būt atkarīga no sistēmas konfigurācijas.
