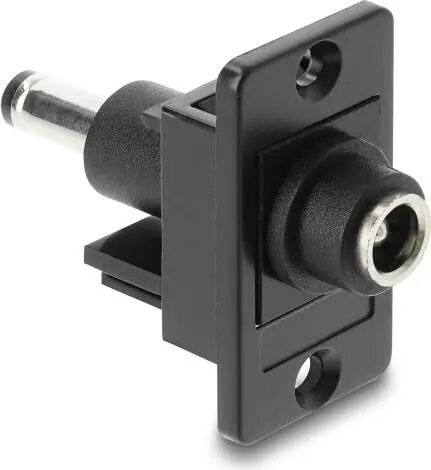

Paneļa DC savienotājs DELOCK 5.5x2.5 mm uz 5.5x2.1 mm, modelis 91120

DELOCK paneļiem paredzēts DC cilindriskais adapteris, kas pārvērš 5.5×2.5 mm spraudni uz 5.5×2.1 mm ligzdu (modelis 91120). Adapteris tiek montēts paneļa izgriezumā un nodrošina kompaktu risinājumu, lai pielāgotu barošanas spraudņus fiksētās iekārtās bez esošo vadu nomaiņas. Tas ir piemērots skapjiem, paneļiem un korpusiem, kur nepieciešama droša un vietu taupoša pāreja starp plaši izmantotajiem DC cilindriskiem savienotājiem.

Priekšrocības

Adapteris nodrošina stabilu mehānisko stiprinājumu un uzticamu elektrisko kontaktu DC barošanas līnijām, ļaujot saglabāt oriģinālos vadus un savienotājus. Paneļa montāža samazina slodzi uz iekšējiem vadiem un nodrošina kārtīgu uzstādīšanu. Pāreja starp diviem izplatītiem spraudņa izmēriem samazina nepieciešamību pēc jauniem barošanas vadiem un vienkāršo saderību starp lādētājiem, adapteriem un ierīcēm.

Piemērots

• Pielāgot ārējos lādētājus vai barošanas avotus ierīcēm ar atšķirīgu DC cilindriskā spraudņa izmēru
• Stacionārai uzstādīšanai vadības paneļos, skapjos vai korpusos
• Lauka remontiem vai pagaidu pārbīdēm, kad vadu nomaiņa nav praktiska
• Prototipu izstrādei un laboratorijas darbam ar maināmiem DC savienojumiem

Galvenās specifikācijas

• Ievades savienotājs: saderīgs ar 5.5×2.5 mm DC spraudni
• Izvades savienotājs: nodrošina 5.5×2.1 mm DC ligzdu
• Montāžas veids: paneļa montāža, paredzēts uzstādīšanai paneļa izgriezumā
• Kontakti: standarta centrālais pins un ārējā piedurkne DC pārraidei
• Lietojums: zemsprieguma DC barošanas līnijas priekš lādētājiem un adapteriem
• Izpildījums: metāla vai pārklāti kontakti un izolējošs korpuss drošai montāžai

Kā lietot

Sagatavojiet paneļa izgriezumu atbilstoši adaptera ārējiem izmēriem, ievietojiet adapteri no priekšpuses un nostipriniet to ar komplektā esošo stiprinājumu (uzgriezni vai montāžas gredzenu), lai savienotājs būtu stingri nostiprināts paneļa līmenī. Pievienojiet iekšējo DC barošanas vadu pie aizmugures kontaktiem, ievērojot polaritāti (centrs plus vai mīnuss atbilstoši ierīcei). Pēc uzstādīšanas pievienojiet 5.5×2.5 mm spraudni adapterim, lai nodrošinātu barošanu caur 5.5×2.1 mm saskarni. Pārliecinieties par pareizu polaritāti un savienojumu drošumu pirms strāvas pievadīšanas.

Lietošanas ieteikumi

Izmantojiet adapteri tikai atbilstošiem zemsprieguma DC pielietojumiem un pārliecinieties, ka savienotāji atbilst 5.5×2.5 mm un 5.5×2.1 mm izmēriem. Pārbaudiet, vai spriegums un strāva no barošanas avota ir pieļaujami cilindriskajiem savienotājiem. Izvairieties no pārmērīgas mehāniskas slodzes uz uzstādīto savienotāju un periodiski pārbaudiet kontaktus uz nolietojuma vai korozijas pazīmēm sarežģītos ekspluatācijas apstākļos.
