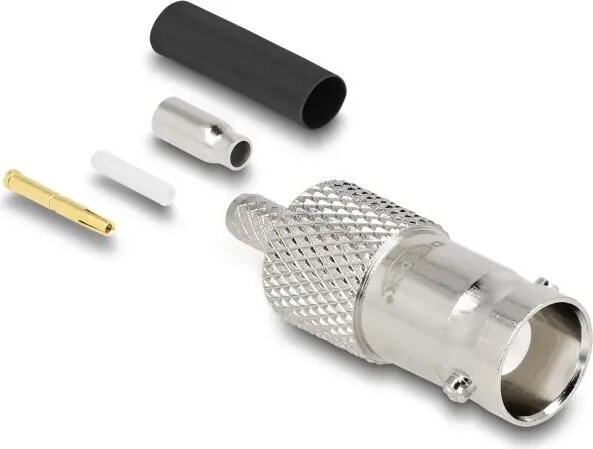

BNC spraudnis crimpašanai RG-174 / RG-316 ar saraušanās piedurknīti, DELOCK 91760

DELOCK BNC crimpa savienotājs priekš RG-174 / RG-316 ar termosašaurināmo uzgali ir kompakts BNC gala risinājums plāniem koaksiālajiem kabeļiem. Tas nodrošina standarta BNC pieslēgvietu RF, video un signālu lietojumiem, kur nepieciešama izturīga un zema profila savienošana. Komplektā ietilpst piemērota termosašaurināmā caurule izolācijai un stresa mazināšanai pēc crimpa.

Priekšrocības

Šis crimpātais BNC savienotājs ir piemērots RG-174 un RG-316 kabeļiem, nodrošinot drošu elektrisko un mehānisko savienojumu ar centrālās vada un ārējās uzmavas obžimu. Pievienotā termosašaurināmā caurule uzlabo izolāciju un samazina mehānisko spriegumu pie savienojuma, aizsargājot kabeli no locīšanās un ārējiem faktoriem. Kompaktais dizains atbilst ierobežotām montāžas vietām, saglabājot BNC bajoneta savienojumu ātrai pievienošanai un atvienošanai.

Piemērots

• BNC gala izveidei uz RG-174 un RG-316 kabeļiem
• RF signālu savienojumiem testa un mērīšanas iekārtās
• Video pārraides līnijām un CCTV instalācijām ar plānu koaksiālu kabeli
• Iebūvētām vai kompaktiām elektroniskām ierīcēm, kur nepieciešams zems profils

Kad var nebūt piemērots

Šis savienotājs ir optimizēts plāniem, elastīgiem koaksiālajiem kabeļiem RG-174 un RG-316 un nav piemērots biezākiem kabeļiem, kuriem nepieciešami lielāki savienotāji un citas obžimošanas dimensijas. Tas paredzēts pastāvīgai vai daļēji pastāvīgai obžimošanai, tāpēc biežai atvienošanai var būt nepieciešami citi risinājumi.

Galvenās specifikācijas

• Savienotāja tips: BNC (bajoneta savienojums)
• Saderīgi kabeļi: RG-174, RG-316
• Pieslēguma metode: obžimošana centrālajam vadam un ārējai uzmavai
• Komplekts ietver: termosašaurināmo cauruli izolācijai un stresa mazināšanai
• Lietojuma jomas: RF, video, signālu pārsūtīšana
• Dizains: kompakts, zema profila montāžai ierobežotā telpā

Kā lietot

Sagatavojiet RG-174 vai RG-316 kabeli, nogriežot ārējo apvalku, pinumu un dielektriku atbilstoši ieteiktajām garumiem šim savienotājam. Ievietojiet centrālo vadu kontaktā un uzlieciet uzmavu pār pinumu. Izmantojiet atbilstošu crimp rīku un matrici, lai nostiprinātu kontaktu un uzmavu, nodrošinot stabilu mehānisku un elektrisku savienojumu. Pārbīdiet termosašaurināmo cauruli uz savienojuma vietu un vienmērīgi uzsildiet līdz tā piekļaujas korpusam, nodrošinot izolāciju un pretestību šķērsojošiem spēkiem. Pārbaudiet savienojuma nepārtrauktību un ķēdes darbību pirms galīgās uzstādīšanas.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties par kabeļa saderību — paredzēts RG-174 un RG-316
• Ir nepieciešams piemērots crimp rīks un matricas šāda veida savienotājam
• Novērtējiet pieejamo montāžas vietu, lai pārliecinātos, ka zema profila dizains der
• Apsveriet, vai pastāvīgs obžims atbilst jūsu vajadzībām vai nepieciešams noņemams savienotājs

Lietošanas ieteikumi

Lietojiet kalibrētu crimp rīku un ievērojiet ieteiktos kabeļa attīrīšanas izmērus RG-174/RG-316, lai nodrošinātu atbilstošu RF veiktspēju. Uzsildiet termosašaurināmo cauruli vienmērīgi un izvairieties no pārkaršanas blakus esošām detaļām. Pēc montāžas pārbaudiet savienojumu ar atbilstošiem testierīcēm, lai pārliecinātos par signāla integritāti pirms ekspluatācijas.
