DIGITUS instalācijas kabelis CAT 6A U/FTP 305 m, simplex, Cca, Easy Pull Box, zils

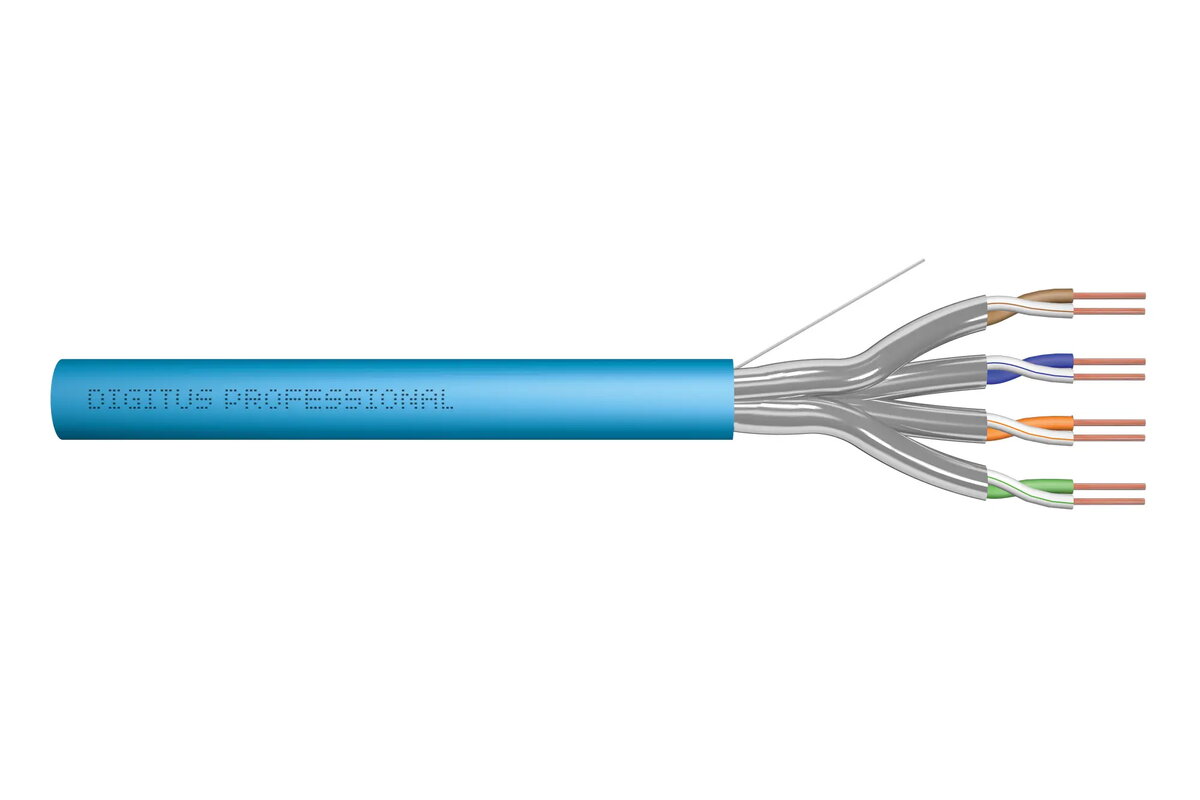

DIGITUS CAT 6A U/FTP instalācijas kabelis 305 m Easy Pull Box spainī, zils, ir paredzēts 10 Gigabit Ethernet un augsta ātruma strukturētai kabeļu sistēmai. Kabelis izmanto U/FTP konstrukciju ar atsevišķu alumīnija laminētu poliestera plēvi ap katru pāri, vadītāji ir cietā vara AWG 23/1 4x2 konfigurācijā, un ārējā izolācija ir bez halogēniem ar CPR Cca klasifikāciju. Pārsūtīšanas frekvence līdz 500 MHz un atbalsts PoE padara šo kabeli piemērotu mugurkaula, serveru telpu, biroju un rūpnieciskām instalācijām, kur nepieciešama uzlabota EMI aizsardzība.

Priekšrocības

U/FTP konstrukcija nodrošina katra pāra ekranu atsevišķi, samazinot traucējumus starp pāriem un uzlabojot izturību pret elektromagnētiskajām iejaukšanām. AWG 23/1 vara vadītāji un kontrolētā pāru ģeometrija nodrošina stabilu impedanci un zemas zudumus līdz 500 MHz. Bezhalogēnu LSZH apvalks ar Cca klasi samazina dūmu un korozīvo gāzu emisiju uguns gadījumā, atbilstot mūsdienu būvnormatīviem. Easy Pull Box piegāde atvieglo izvilkšanu garos posmos un ļauj efektīvi veikt uzstādīšanu.

Piemērots

• 10 Gigabit Ethernet mugurkaula un horizontālajām līnijām
• Serveru telpām un datu centriem ar augstām datu plūsmas prasībām
• Biroju strukturētām kabeļu sistēmām
• Rūpnieciskām instalācijām ar nepieciešamību pēc EMI aizsardzības
• PoE ierīcēm: piekļuves punktiem, IP kamerām, VoIP telefoniem

Galvenās specifikācijas

• Kategorija: Cat6A, U/FTP (atsevišķs pāru ekrāns)
• Garums: 305 m Easy Pull Box
• Vadītājs: vara, AWG 23/1, 4 pāri (8 vadītāji)
• Pārsūtīšanas frekvence: līdz 500 MHz
• Impedance: 100 Ω ±15 Ω (4–100 MHz); 100 Ω ±25 Ω (100–500 MHz)
• Kapacitāte: aptuveni 45 pF/m nomināli @ 1 kHz
• Atbilstība Cat6A prasībām, CA-Type 2 attiecībā uz koplekso trokšņu nomākšanu
• Izplatīšanās ātrums (NVP): 70%
• Darba temperatūra: -20 °C līdz +75 °C; uzstādīšanas temperatūra: 0 °C līdz +50 °C
• Ārējais apvalks: LSZH, CPR Cca
• Ārējais diametrs: aptuveni 7.6 mm (atkarīgs no CPR klases)
• Svars: aptuveni 58 kg/km (atšķiras atkarībā no apvalka klases)
• Mehāniskie: statiskais lieces rādiuss ≥4×AD, dinamiskais ≥8×AD, maksimālais ieteicamais stiepes spēks 150 N
• Atbalsta PoE un standarta Cat6A terminācijas komponentus

Kā lietot

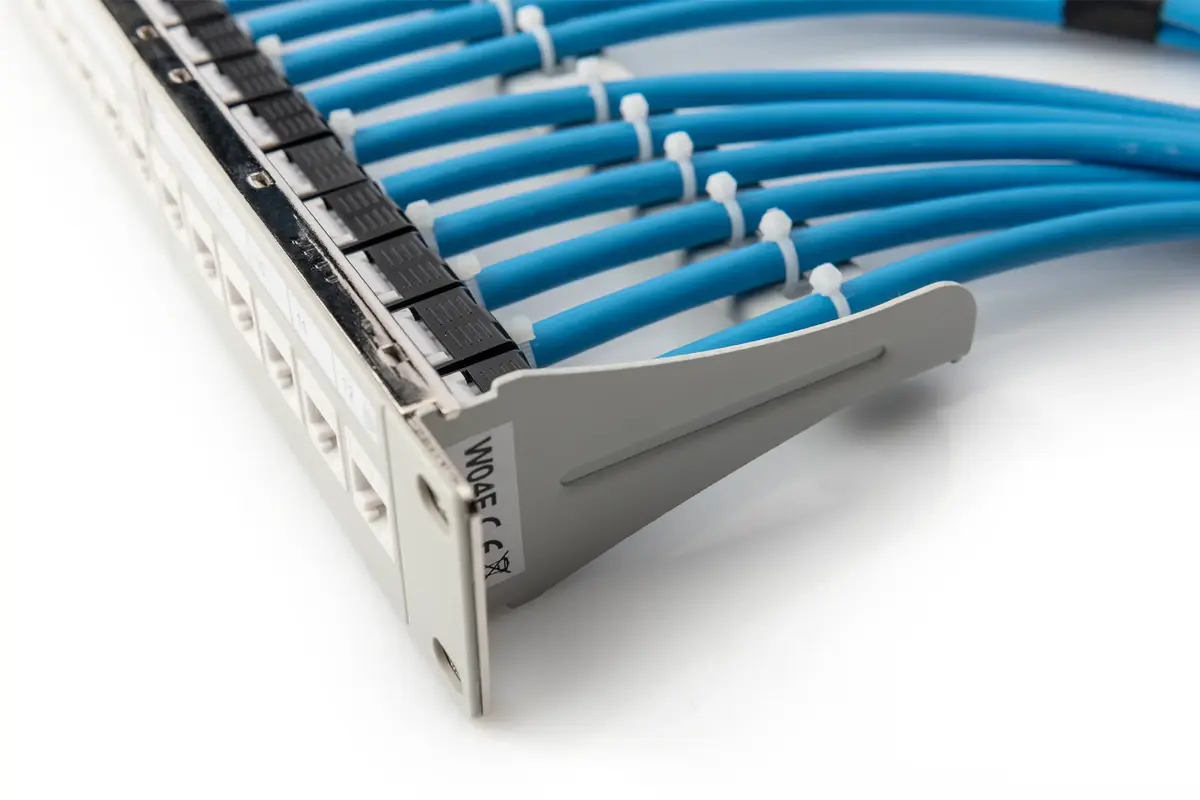

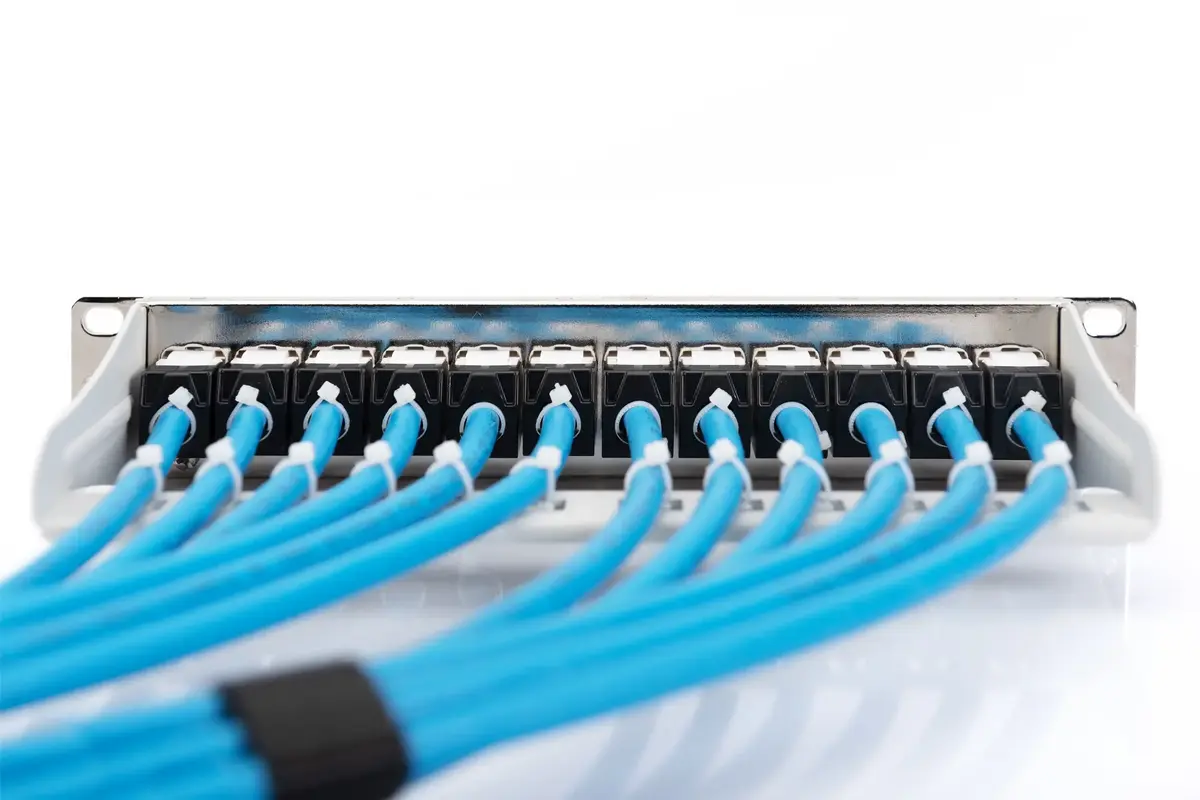

Izvelciet kabeli no Easy Pull Box spaiņa pa iecerēto maršrutu, ievērojot minimālos lieces rādiusus un maksimālo stiepes spēku, lai nepieļautu vadītāju vai ekrāna bojājumus. Pabeidziet kabeļa galus ar savienotājiem vai iestrādātām rozetēm, kas paredzētas U/FTP kabeļiem, un, ja nepieciešams, pieslēdziet ekrāna atvilkni pie zemējuma. Pēc instalācijas izmantojiet sertificētu kabeļu testeri, lai pārbaudītu līnijas parametrus — kontinuitāti, pāru integritāti, impedanci un crosstalk — atbilstoši Cat6A standartiem.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju, izvairieties no paralēlas ieklāšanas blakus barošanas kabeļiem un spēcīgiem EMI avotiem, nesamazgājiet vai nelietojiet skarbas nolocīšanas un nodrošiniet pareizu ekrāna savienojumu ar zemējumu vai metāla paneļiem instalācijas laikā.
