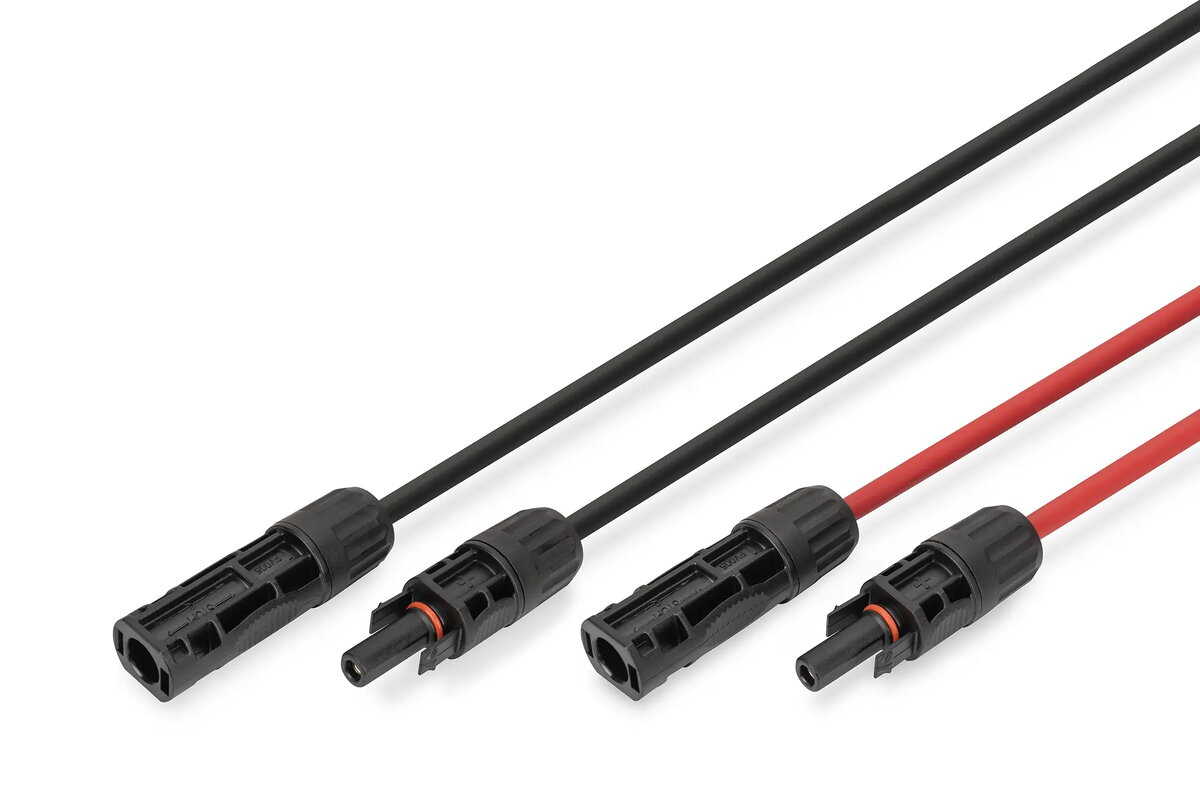

Kabelis Digitus DK-SCEC64-0050 4 mm² MC4 5 m Melns Sarkans

Digitus DK-SCEC64-0050 4 mm² MC4 5 m Black Red ir gatavs lietošanai saules paneļu pagarināšanas kabelis iekštelpu un āra fotoelektriskām instalācijām. Kabelim ir rūpnīcā uzstādītas MC4 spraudnis un ligzda, lakuota vara vadītāja šķērsgriezums 4 mm², XLPO izolācija un izturīga apvalka kārta pret UV, mitrumu, ozonu un mehānisku iedarbību. Ar nominālo strāvu 30 A un līdz 1500 V DC sprieguma toleranci tas piemērots moduļu, invertoru un citu PV komponentu savienošanai.

Priekšrocības

Lakuota vara vadītāja nodrošina labu vadītspēju un aizsardzību pret koroziju. Rūpnīcā montētie MC4 savienotāji ļauj droši un ātri izveidot savienojumus bez instrumentiem. Kabelis paredzēts augstiem spriegumiem (līdz 1500 V DC), tam ir plašs darba temperatūras diapazons no −40 °C līdz +85 °C, un apvalks atbilst UL94 V‑0 ugunsdzēsības prasībām. Zems kontakta pretestības līmenis (≤0.509 Ω) samazina jaudas zudumus, konstrukcija ir izturīga pret laika apstākļiem, un atbilstība CE, EN 50618, EN 60332‑1‑2 (Eca) un EN 62852:2015 nodrošina starptautisku izmantojamību.

Piemērots

• Saules paneļu savienošana dzīvojamo un komerciālo PV sistēmu ierīkošanā
• Moduļu pieslēgšana invertoriem vai savienojumu kastēm
• Pagarinājumiem, kur nepieciešams 5 m 4 mm² kabelis ar MC4 savienotājiem
• Pastāvīgai ārējai uzstādīšanai ar izturību pret UV un laikapstākļiem

Galvenās specifikācijas

• Garums: 5 m
• Vadītāja šķērsgriezums: 4 mm²
• Nominālā strāva: 30 A
• Sajūga sprieguma tolerance: līdz 1500 V DC (norādīts arī 1000 V AC)
• Vadītāja materiāls: lakuota vara (TS 56/0.285 ±0.01)
• Vadītāja diametrs: 2.4 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO (ārējais diametrs 5.5 mm ±0.2 mm)
• Izolācijas diametrs: 3.8 mm ±0.1 mm
• Spraudņa materiāls: PPE, PA66, bez halogēniem
• Temperatūras diapazons: −40 °C līdz +85 °C
• Kontakta pretestība: ≤0.509 Ω
• Izolācijas pretestība: ≥580 MΩ·km
• Dielektriskā izturība: AC 6.5 kV / DC 15 kV (5 min)
• Iskra testēšana: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332‑1‑2 (Eca), EN 62852:2015, UL94 V‑0
• Krāsas: 1x melns, 1x sarkans
• Savienojumi: MC4 spraudnis — MC4 ligzda
• Aizsardzības klase: IP65/IP68

Kā lietot

Novietojiet kabeli starp saules moduli un invertoru vai starp moduļiem tā, lai vadītāji nebūtu mehāniski saspringti. Pievienojiet rūpnīcā montēto MC4 spraudni atbilstošajai ligzdai līdz klikšķim un pārbaudiet savienojuma drošumu. Veiciet kabeļa maršrutu atbilstoši vietējiem instalācijas noteikumiem, izvairoties no asiem stūriem un karstām virsmām. Pārliecinieties par polaritātes pareizību (sarkans = plus, melns = mīnuss) un nostipriniet kabeli ar atbilstošiem skavām vai saites, lai novērstu kustību. Pirms nodošanas ekspluatācijā veiciet nepieciešamās izolācijas un pretestības pārbaudes saskaņā ar normatīviem.

Lietošanas ieteikumi

Izmantojiet šo 4 mm² MC4 5 m kabeli līnijām līdz 30 A un spriegumam līdz 1500 V DC. Garākiem posmiem vai lielākām strāvām izvērtējiet kabeli ar lielāku šķērsgriezumu. Glabājiet un uzstādiet kabeli prom no ilgstošas iedarbības uz agresīvām ķimikālijām vai eļļām un ievērojiet vietējos elektroinstalācijas noteikumus PV sistēmu izbūvē.
