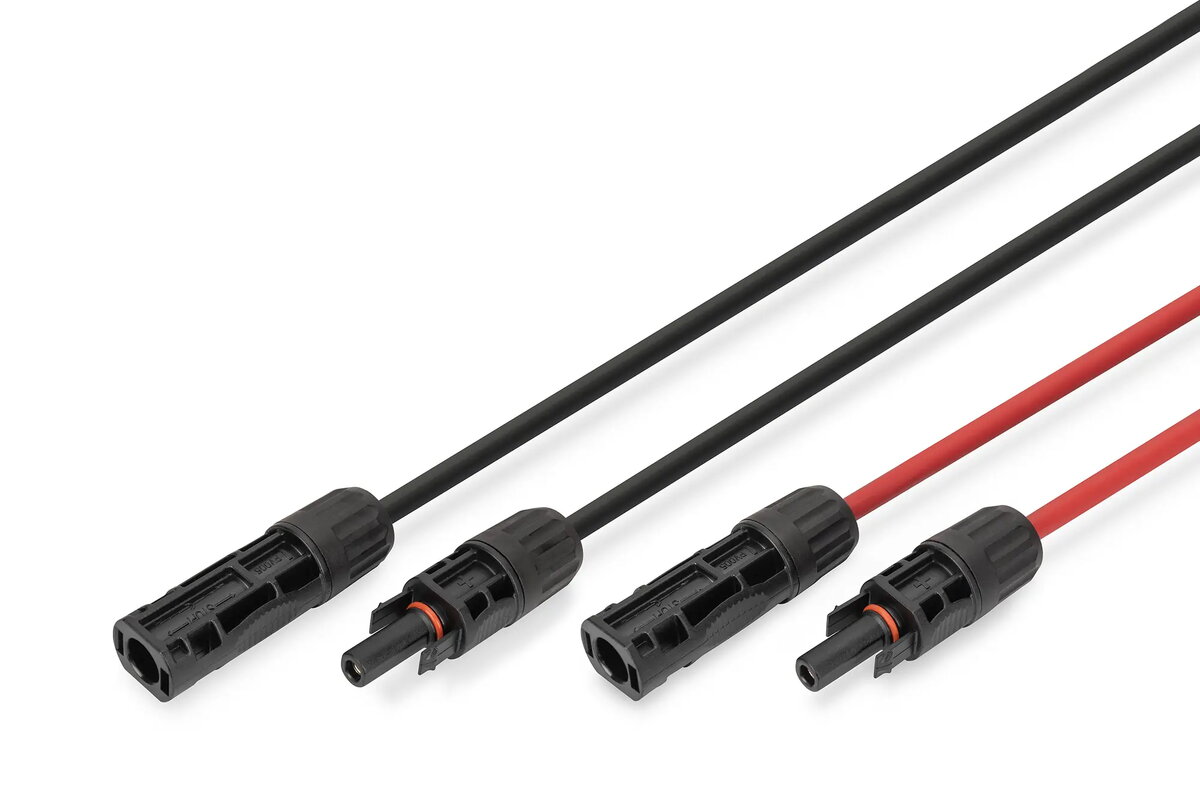

Kabelis Digitus DK-SCEC66-0030 6 mm² 3 m MC4 Melns Sarkans

DIGITUS kabelis DK-SCEC66-0030 ir pieslēgšanai gatavs saules enerģijas pagarinājuma kabelis ar iepriekš montētiem MC4 spraudni un ligzdu. Ar 6 mm² laku sadzīvas vara vadītāju, 3 m garumu un līdz 1500 V DC sprieguma noturību kabelis paredzēts uzticamai savienošanu starp saules paneļiem, invertoriem un citiem PV komponentiem. XLPO izolācija un izturīgais apvalks aizsargā pret UV starojumu, mitrumu, ozonu un mehānisko iedarbību; kabelis der pastāvīgai āra lietošanai un gan mājas, gan profesionālām uzstādēm.

Priekšrocības

Laku zelta pārklājuma vara vadītājs nodrošina labu vadītspēju un korozijas aizsardzību pie 6 mm² šķērsgriezuma. Iepriekš montētie MC4 savienotāji ļauj ātri un droši pievienot bez instrumentiem. Kabelis ir piemērots augstām sprieguma prasībām līdz 1500 V DC, darbojas temperatūru diapazonā no −40 °C līdz +85 °C un tam ir grūti uzliesmojoša apvalka klase UL94 V-0. Zems kontakta pretestības līmenis (≤ 0,5 Ω) samazina jaudas zudumus, un atbilstība CE, EN 50618, EN 60332-1-2 (Eca) un EN 62852:2015 nodrošina starptautisku apstiprinājumu.

Piemērots

• Saules paneļu savienošana stingu vai sadales kastē
• Moduļu pieslēgšana invertoriem vai optimizatoriem
• Pagaidu vai pastāvīga āra PV vadu izkārtojums

Atslēgas specifikācijas

• Garums: 3 m
• Vadītāja šķērsgriezums: 6 mm²
• Sprieguma noturība: līdz 1500 V DC / 1000 V AC
• Nom. strāva: 30 A
• Vadītāja materiāls: lakuota vara
• Vadītāja struktūra: TS 84/0.285 mm
• Vadītāja diametrs: 3,0 mm
• Izolācijas materiāls: XLPO
• Apvalka materiāls: XLPO (PA66 savienotāju detaļām)
• Kontaktmateriāls: PPE, PA66, bez halogēniem
• Izolācijas diametrs: 4,4 mm ±0,1 mm
• Ārējais diametrs: 6,1 mm ±0,2 mm
• Temperatūru diapazons: −40 °C līdz +85 °C
• Kontakta pretestība: ≤ 0,5 Ω
• Izolācijas pretestība: ≥ 500 MΩ·km
• Dielektriskā izturība: AC 6,5 kV / DC 15 kV (5 minūtes)
• Spark tests: 7 kV
• Standarti un sertifikāti: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Krāsas: 1 × melns, 1 × sarkans
• Savienojumi: MC4 spraudnis — MC4 ligzda
• Aizsardzības klase: IP65/IP68

Kā lietot

Novietojiet kabeli starp paneļiem, invertoru vai sadales kārbu, ievērojot minimālos saliekuma rādiusus un izvairoties no mehāniskas slodzes uz savienotājiem. Pievienojiet MC4 spraudni atbilstošajai MC4 ligzdai līdz notiek bloķēšana. Pārliecinieties par pareizu polaritāti (sarkans = pozitīvs, melns = negatīvs) pirms galīgā pieslēguma. Veiciet izolācijas un nepārtrauktības pārbaudi saskaņā ar vietējiem elektroinstalācijas noteikumiem un invertora ražotāja instrukcijām pirms sistēmas ieslēgšanas.

Ieteikumi lietošanai

Lai nodrošinātu uzticamu ilgtermiņa āra darbību, nostipriniet kabeli, lai izvairītos no mehāniskām slodzēm un pārmērīgas UV iedarbības; izvairieties no ass malām un izmantojiet stiprinājumu skavas vai caurules. Lietojiet kabeli tikai norādītajos temperatūras un sprieguma robežās un pārliecinieties, ka savienotāji ir tīri un pilnīgi aizslēgti pirms ekspluatācijas.
